2.3.4. Снятие и установка зубчатого ремня

Рис. 2.54. Кожух двигателя

Снимите кожух двигателя (рис. 2.54).

ВНИМАНИЕ При открывании из расширительного бачка может выйти горячий пар или горячая охлаждающая жидкость. Оберните крышку ветошью и осторожно откройте бачок.

Откройте крышку расширительного бачка системы охлаждения.

Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя

В автомобилях с дополнительным отопителем выкрутите болты выпускной трубы независимого дополнительного отопителя из шумоизоляционного экрана (рис. 2.44).

Рис. 2.45. Крепление передней шумоизоляции

Ослабьте быстроразъемные муфты 1 и 2 и снимите переднюю шумоизоляцию (рис. 2.45).

Слейте охлаждающую жидкость.

Приведите рамку радиатора в сервисное положение.

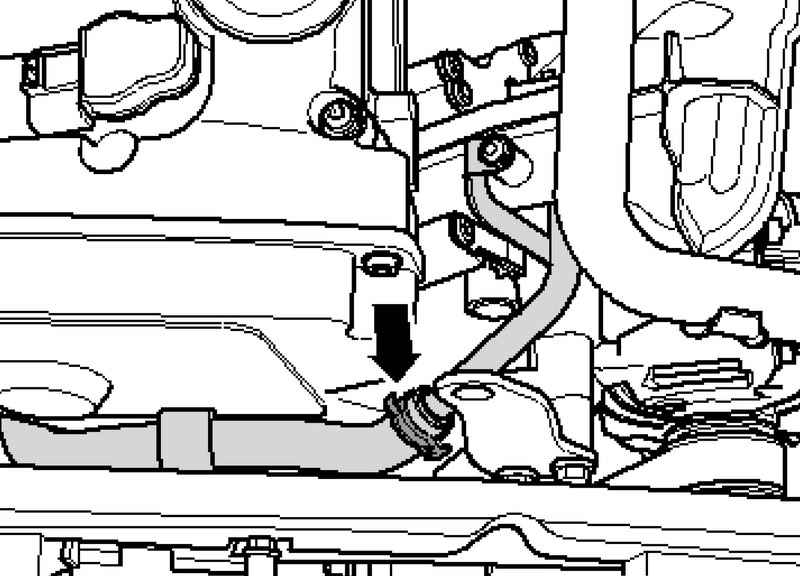

Рис. 2.102. Трубка охлаждающей жидкости

Отсоедините трубку охлаждающей жидкости (рис. 2.102).

ПРИМЕЧАНИЕ Перед снятием поликлинового ремня пометьте направление хода мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может приведите к его повреждению.

Пометьте направление хода поликлинового ремня.

Рис. 2.64. Ослабление поликлинового ремня

Для ослабления поликлинового ремня поверните натяжной демпфер по стрелке (рис. 2.64).

Зафиксируйте натяжной элемент с помощью фиксатором.

Снимите поликлиновый ремень.

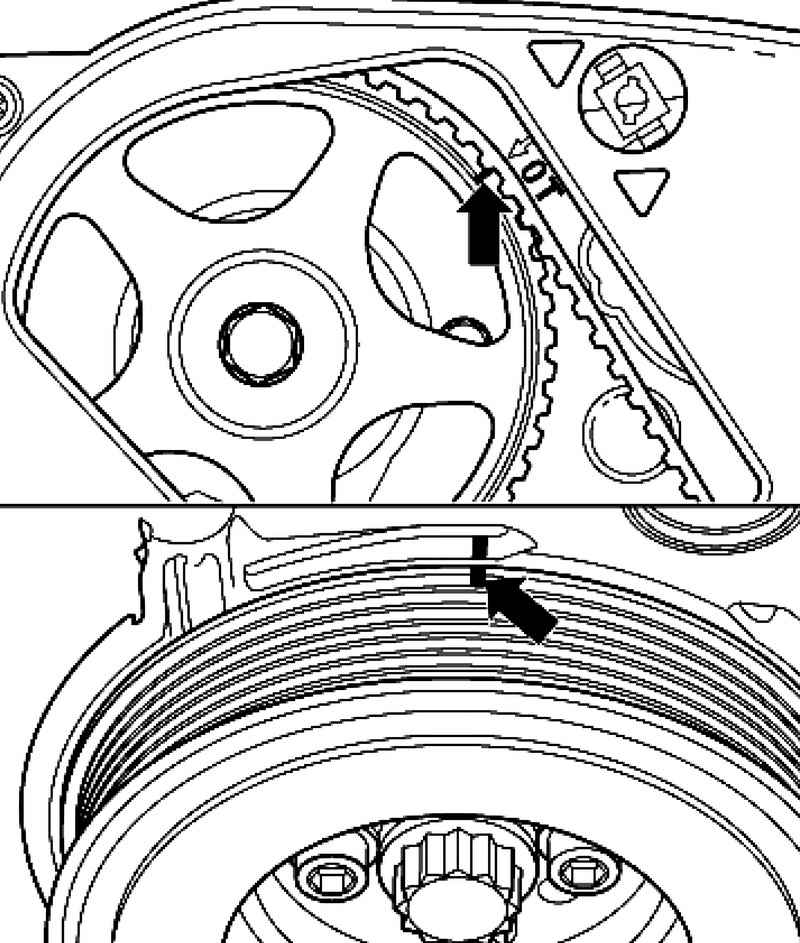

Рис. 2.103. Установка шестерни распредвала на отметку ВМТ

Поставьте шестерню распредвала, прокрутив коленвал, на отметку ВМТ. Отметка на шестерне распредвала должна совпасть со стрелкой на защитном кожухе зубчатого ремня (рис. 2.103).

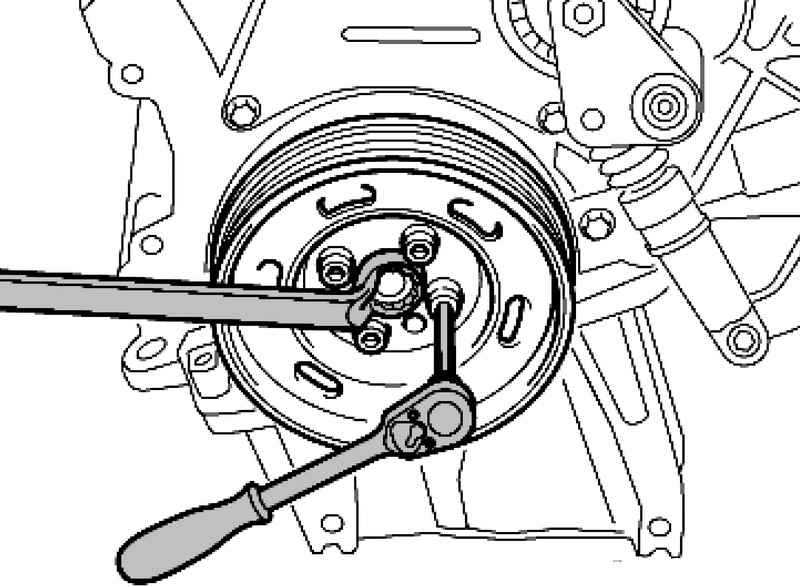

Рис. 2.98. Откручивание ременного шкива коленвала

Снимите демпфер колебаний/ ременной шкив (рис. 2.98).

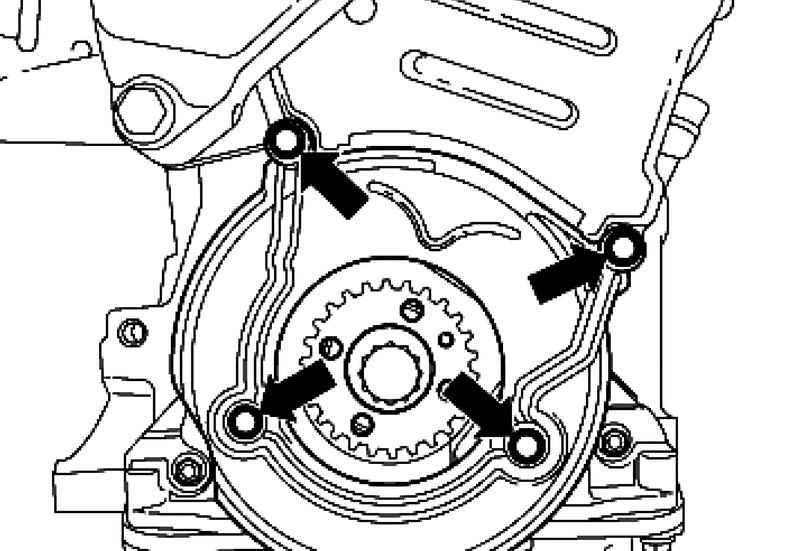

Рис. 2.104. Болты крепления нижней части защитного кожуха зубчатого ремня

Открутите болты нижней части защитного кожуха зубчатого ремня (рис. 2.104).

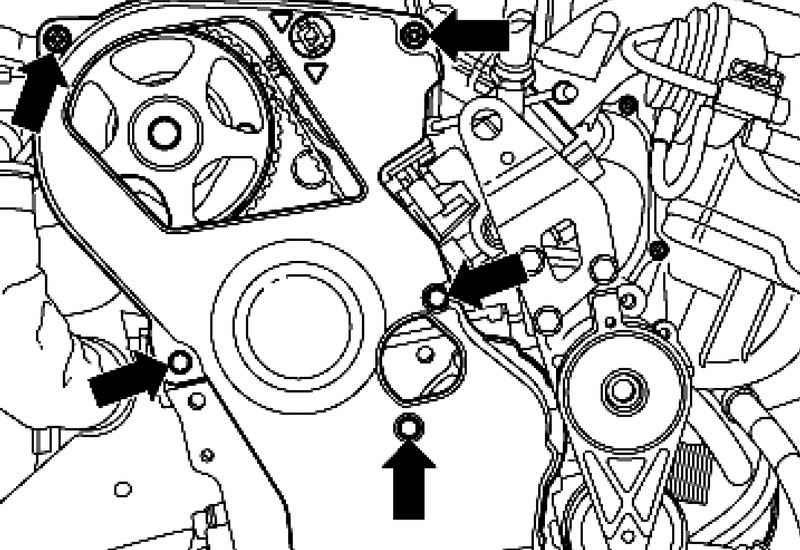

Рис. 2.105. Болты крепления верхней части защитного кожуха зубчатого ремня

Выкрутите оставшиеся винты крепления защитного кожуха зубчатого ремня и снимите защитный кожух зубчатого ремня с двигателя (рис. 2.105).

Пометьте направление движения зубчатого ремня.

Открутите натяжной ролик и снимите зубчатый ремень.

Затем слегка поверните коленвал назад.

Двигатель должен быть теплым на ощупь.

ПРИМЕЧАНИЕ При прокручивании распредвала ни один из поршней не должен находиться в ВМТ. При этом существует опасность повреждения клапанов/ днища поршня.

Наложите зубчатый ремень на шестерню коленвала (соблюдайте направление хода).

Закрепите нижнюю часть защитного кожуха зубчатого ремня двумя нижними винтами.

Установите демпфер колебаний / ременной шкив, прикрутив их новыми винтами.

Проверните коленвал и распредвал в положение ВМТ первого цилиндра (рис. 2.103).

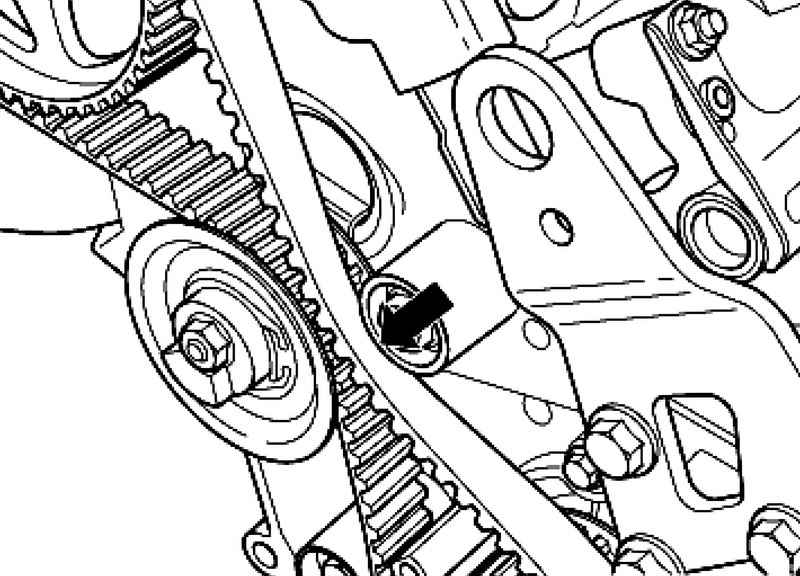

Рис. 2.106. Укладка зубчатого ремня

Уложите зубчатый ремень в последовательности: натяжной ролик, шкив распредвала, шкив водяного насоса и, в последнюю очередь, промежуточный ролик (рис. 2.106).

ПРИМЕЧАНИЕ Убедитесь в правильности установки натяжного ролика в ГБЦ.

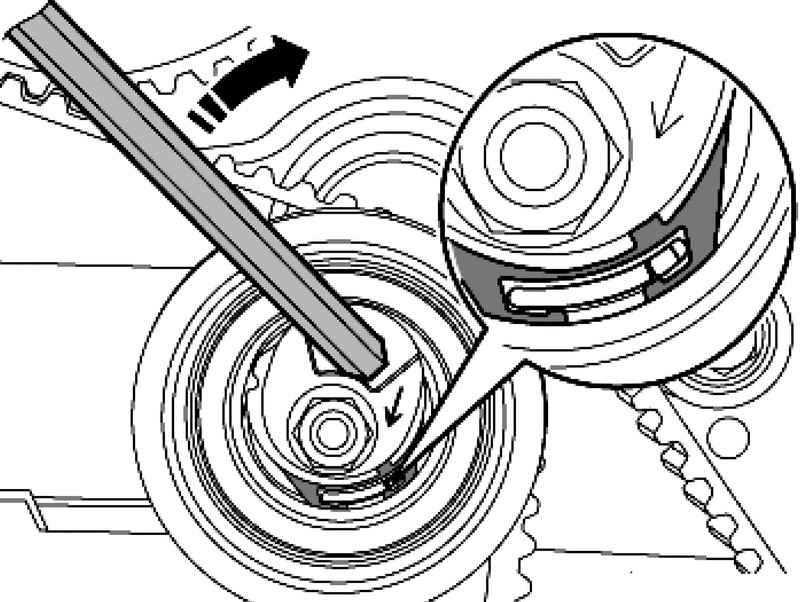

Рис. 2.107. Натяжение зубчатого ремня

Натяните зубчатый ремень. Для этого прокрутите торцовым шестигранным ключом эксцентрик вправо (по стрелке), пока вырез не установится над мыском (рис. 2.107).

Вновь ослабьте зубчатый ремень.

Теперь натяните зубчатый ремень, пока вырез и мысок не будут находиться друг напротив друга.

Затяните крепежную гайку натяжного ролика.

Сделайте 2 оборота коленчатого вала в направлении вращения вала двигателя и снова установите первый цилиндр в положение верхней мёртвой точки. При этом важно, чтобы последние 45° (1/8 оборота) были прокручены без остановки.

Повторно проверьте натяжение зубчатого ремня. Номинальное положение: мысок и вырез находятся друг напротив друга.

Еще раз проверьте фазы газораспределения.

Если отметки не совпадают, повторите регулировку фаз газораспределения.

Если отметки совпадают, установите защитный кожух зубчатого ремня (рис. 2.105).

Установите ременный шкив коленвала.

Установите поликлиновый ремень.

Залейте охлаждающую жидкость.

Установите рамку радиатора с навесными компонентами.

Рис. 2.96. Крепление резинового буфера

Опустите упор опоры против проворачивания за счет собственного веса на резиновый буфер и затяните гайки (рис. 2.96).

Установите кожух переднего бампера.

Проверьте регулировку фар.

Установите звукопоглощающий поддон.

Установите крышку моторного отсека.
