2.6.1. Снятие и установка турбонагнетателя

Рис. 2.54. Кожух двигателя

Снимите кожух двигателя (рис. 2.54).

Откройте крышку расширительного бачка системы охлаждения.

Слейте охлаждающую жидкость.

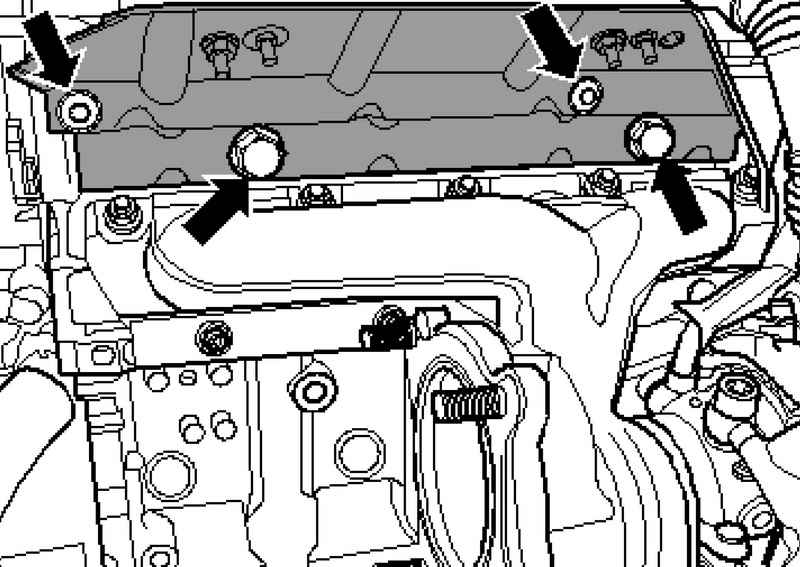

Рис. 2.217. Крепление теплозащитного экрана

Снимите теплозащитный экран (рис. 2.217).

Открутите трубку вентиляции картера двигателя от турбонагнетателя 1.

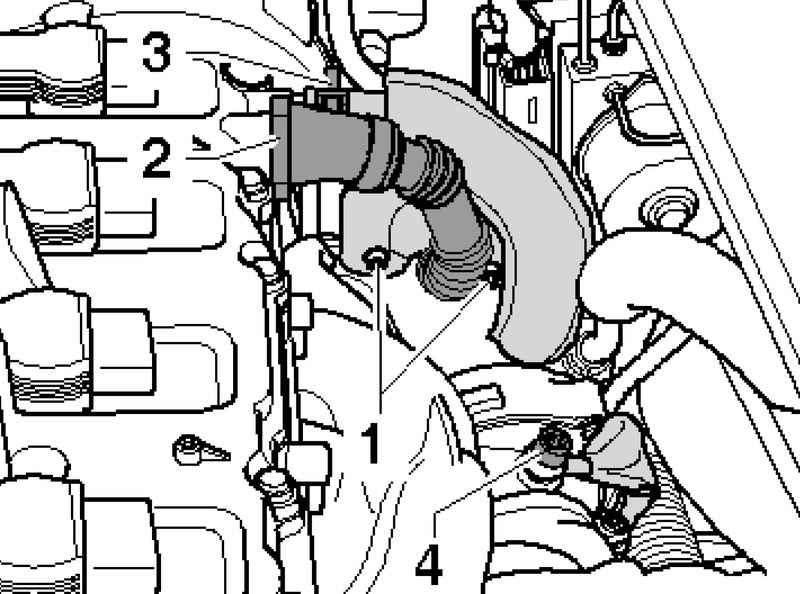

Рис. 2.218. Турбонагнетатель и трубка вентиляции картера

Отсоедините шланг вентиляции картера двигателя от крышки ГБЦ 2 и снимите крышку (рис. 2.218).

Отсоедините магистраль абсорбера к турбонагнетателю от крышки ГБЦ 3.

Открутите масляную подающую магистраль от турбонагнетателя 4.

Снимите катализатор.

Открутите подающий водяной шланг от турбонагнетателя.

Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя

В автомобилях с дополнительным отопителем выкрутите болты выпускной трубы независимого дополнительного отопителя из шумоизоляционного экрана (рис. 2.44).

Рис. 2.45. Крепление передней шумоизоляции

Ослабьте быстроразъемные муфты 1 и 2 и снимите переднюю шумоизоляцию (рис. 2.45).

Где имеются, ослабьте быстроразъемные муфты 3 и снимите задний шумоизоляционный экран.

Рис. 2.51. Воздуховоды к интеркулеру и к турбонагнетателю

Отсоедините вохдуховод 1 к турбонагнетателю справа внизу (рис. 2.51).

Отсоедините воздуховод к интеркулеру от рамки радиатора 2.

Рис. 2.80. Впускной шланг воздушного фильтра/ турбонагнетателя и электрические разъемы

Отсоедините электрические разъемы 1 и 2 и освободите кабель (рис. 2.80).

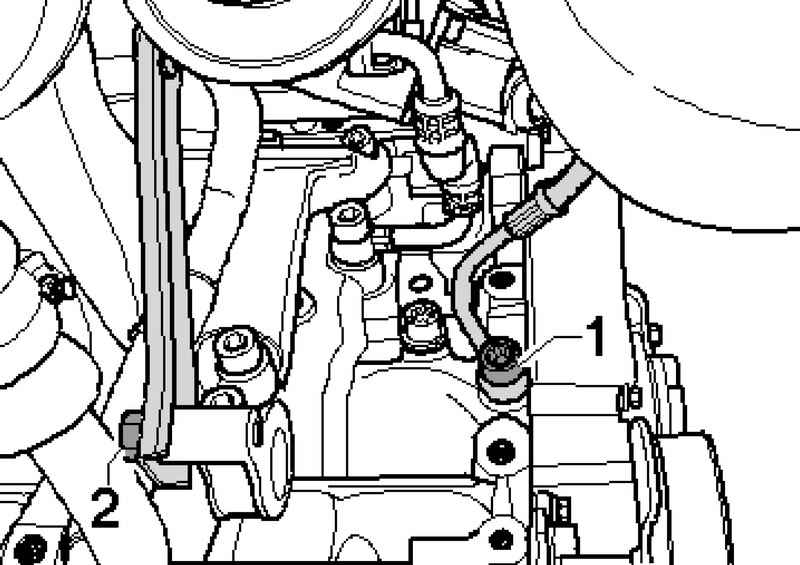

Рис. 2.149. Крепление подающей масляной магистрали турбонагнетателя и его опора

Открутите подающую масляную магистраль турбонагнетателя от двигателя 1 (рис. 2.149).

Открутите болт 2 опоры турбонагнетателя.

Отсоедините подающую масляную магистраль турбонагнетателя.

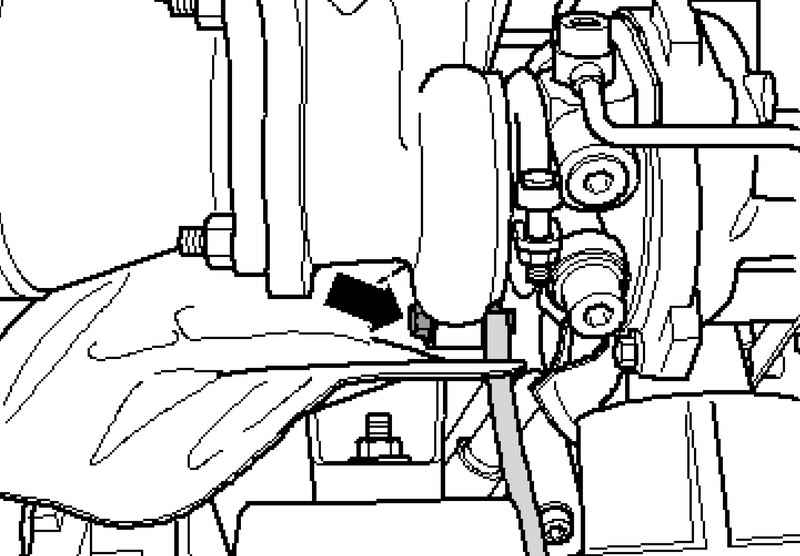

Рис. 2.150. Крепление обратного маслопровода

Снимите обратный маслопровод с турбонагнетателя (рис. 2.150).

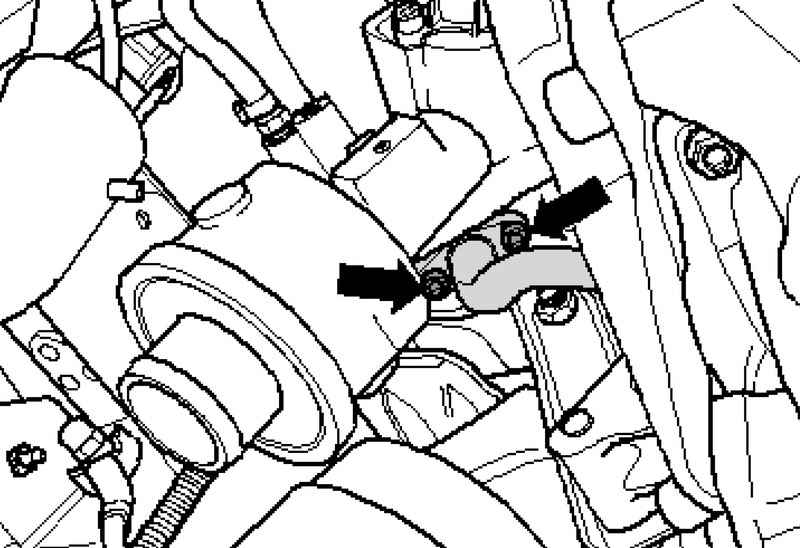

Рис. 2.151. Болт опоры турбонагнетателя

Ослабьте болт 1 опоры турбонагнетателя на 2 оборота (рис. 2.151).

Рис. 2.102. Трубка охлаждающей жидкости

Отсоедините трубку охлаждающей жидкости (рис. 2.102).

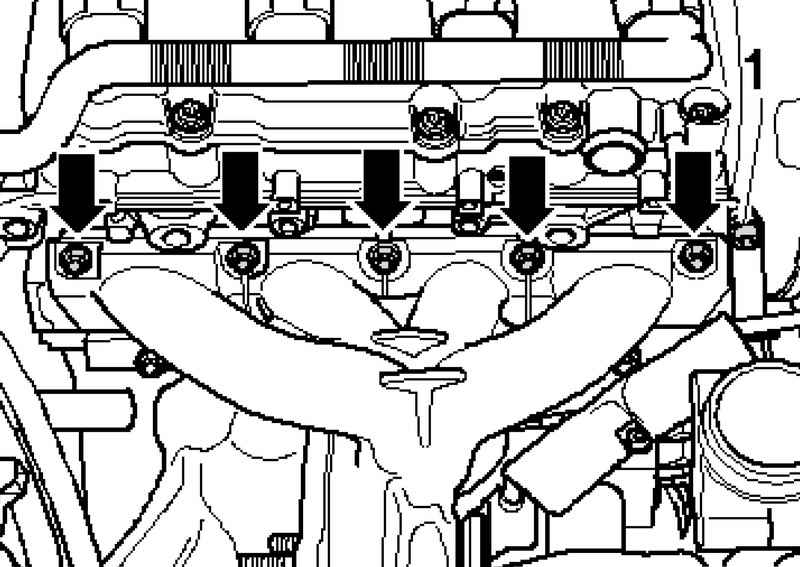

Рис. 2.219. Болты крепления водяной трубы

Открутите водяную трубу 1 (при наличии) от ГБЦ (рис. 2.219).

ПРИМЕЧАНИЕ Гайки зажимной планки можно не откручивать.

Открутите верхние гайки.

Извлеките турбонагнетатель и выпускной коллектор вверх.

Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ Прокладки, уплотнительные кольца и самостопорящиеся гайки необходимо замените.

Залейте в турбонагнетатель моторное масло через соединительный патрубок для подающего маслопровода.

Шланги и шланговый штуцеры системы наддува воздуха должны быть очищены перед установкой от масел и смазки.

Для крепления всех соединений шлангов используйте хомуты соответствующей серии.

Установите выпускную систему и выровнять ее свободно.

Залейте охлаждающую жидкость.

Проверьте уровень масла.

ПРИМЕЧАНИЕ После установки турбонагнетателя оставьте двигатель работать на холостых оборотах (не увеличивайте обороты) в течение 1-й минуты, чтобы убедитесь в подаче масла в турбонагнетатель.
