2.6.3. Регулировка вакуумного блока турбонагнетателя (турбонагнетатель снят)

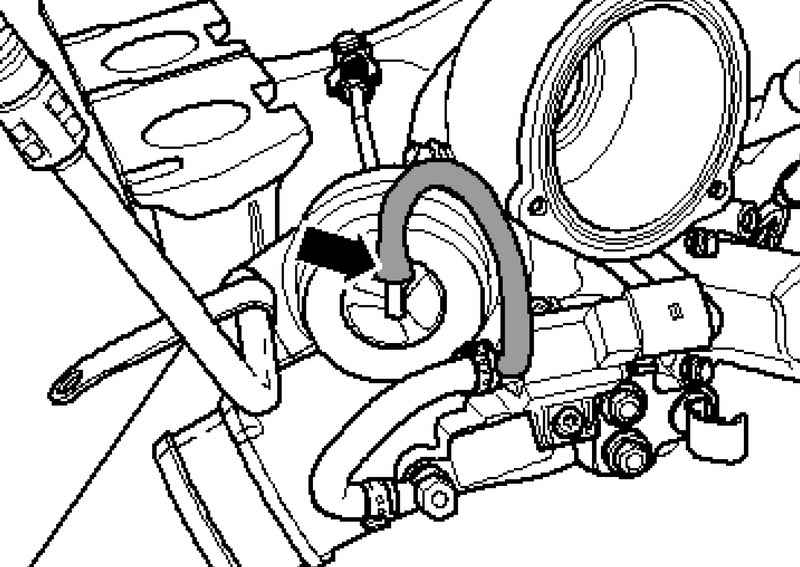

Рис. 2.222. Шланг вакуумного блока

Снимите шланг с вакуумного блока на турбонагнетателе (рис. 2.222).

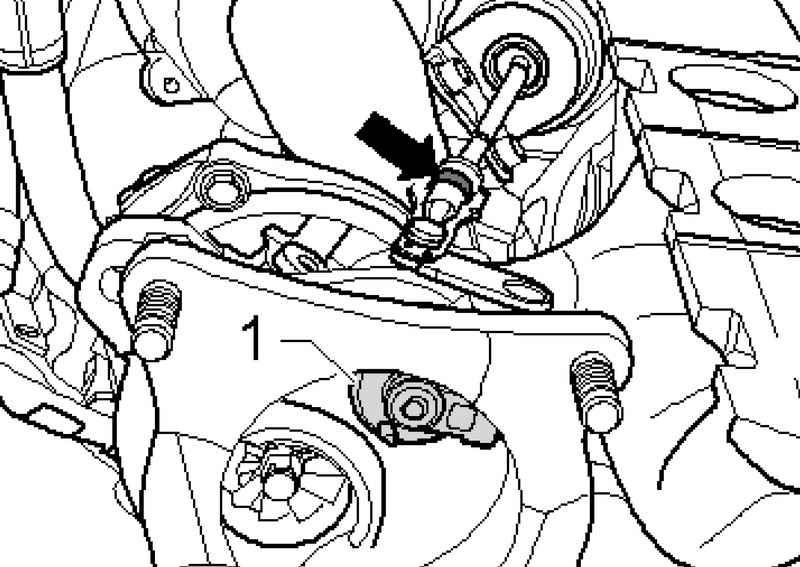

Рис. 2.220. Стопорная пластина рычага турбонагнетателя

Снимите стопорную пластину 1 через рычаг турбонагнетателя (рис. 2.220).

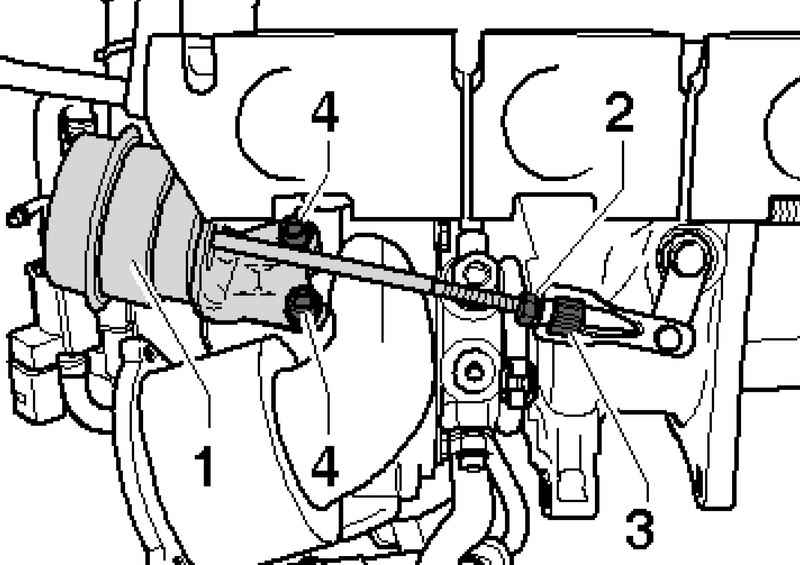

Рис. 2.221. Отсоединение тяги от турбонагнетателя

Ослабьте контргайку 2 (рис. 2.221).

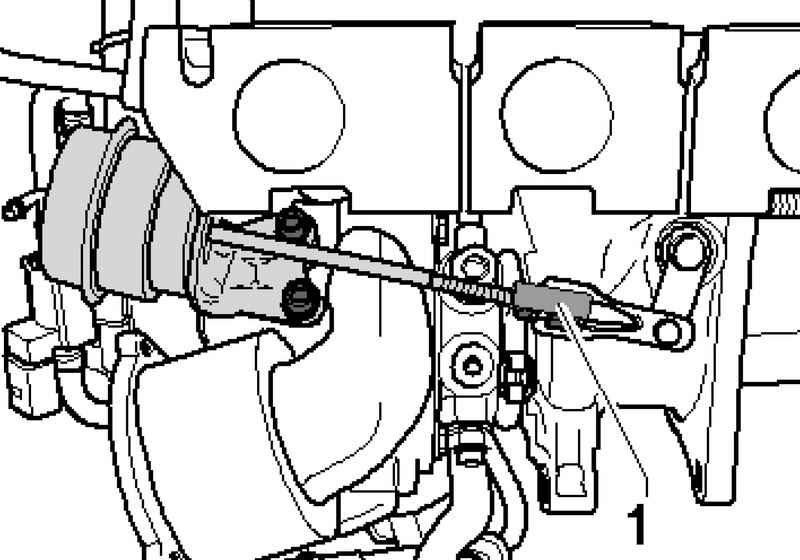

Рис. 2.223. Регулировочная гайка обводного клапана

Предварительно отрегулируйте обводной клапан 1 рифленой гайкой так, чтобы клапан еле прокручивался от руки (рис. 2.223).

От руки закрутите контргайку.

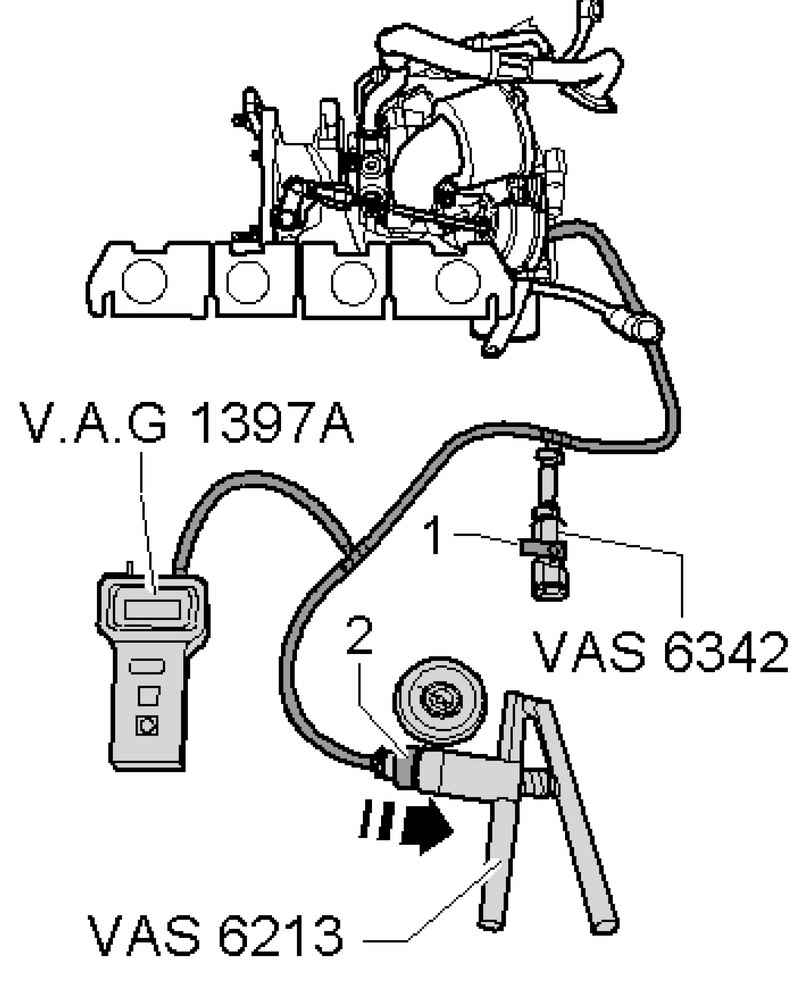

Рис. 2.224. Установка ручного вакуумного насоса

Соедините ручной вакуумный насос, тестер турбонагнетателя к разъему II и редукционный клапан, как показано на рисунке 2.224.

Закройте редукционный клапан рычагом 1.

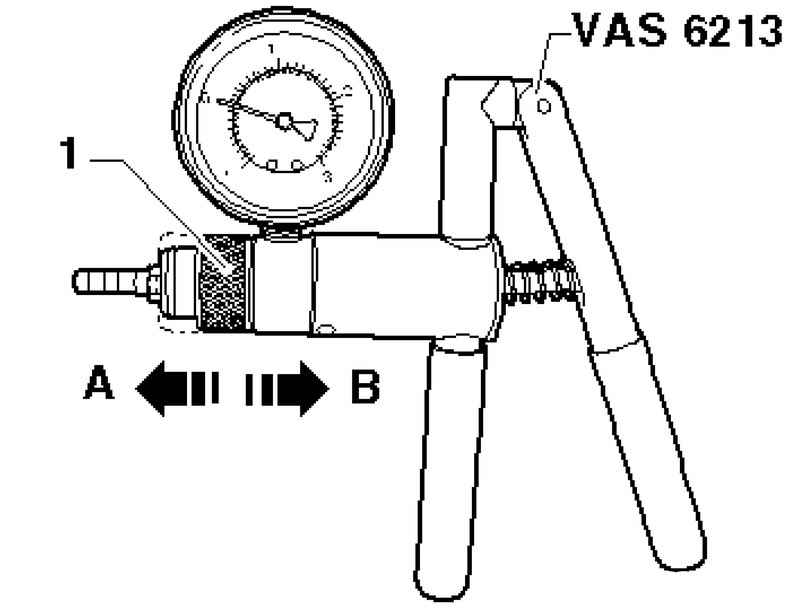

Установите передвижное кольцо 1 ручного вакуумного насоса в положение В для «давления» (рис. 2.225).

Рис. 2.225. Установка передвижного кольца вакуумного насоса

Включить тестер турбонагнетателя и установите передвижной выключатель в положение II.

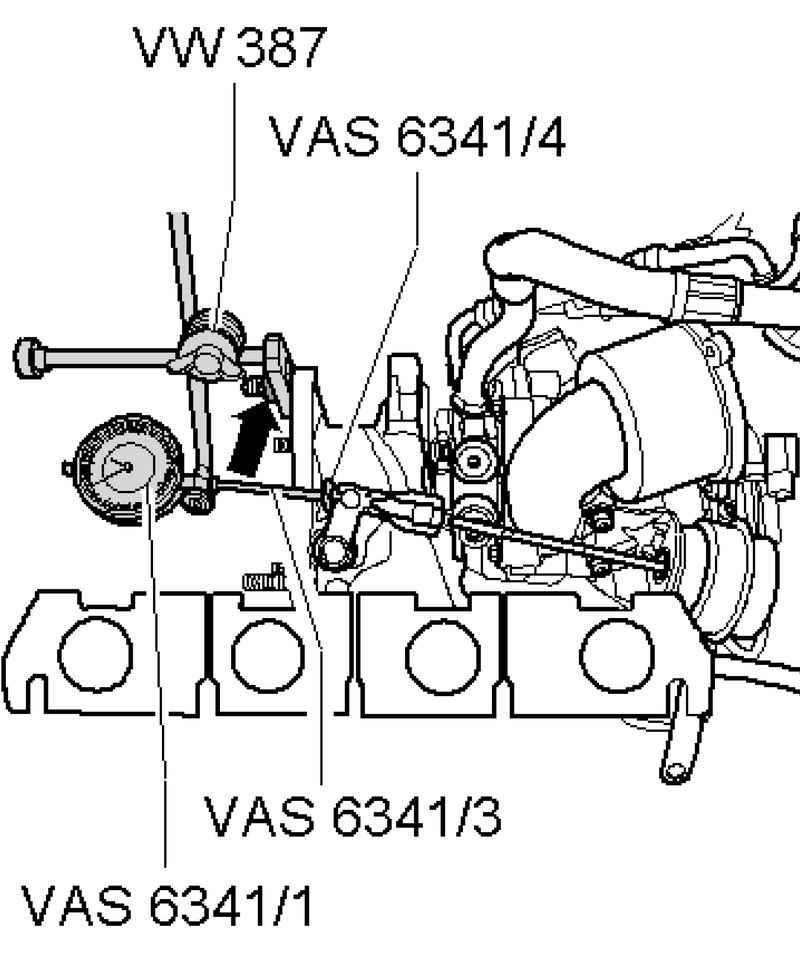

Рис. 2.226. Закрепление индикатора часового типа на турбонагнетателе

Закрепите универсальный штатив индикатора часового типа на турбонагнетателе (рис. 2.226).

ПРИМЕЧАНИЕ Данные в мм относятся к считанному показателю (содержит 1 мм предварительного смещения).

Закрепите индикатор часового типа с удлинителем 30 мм и плоским щупом на универсальном штативе индикатора часового типа.

Установите при давлении 0 бар индикатор часового типа на предварительный натяг в 1 мм.

Поверните указатель индикатора часового типа в положение 0.

Проверьте легкость хода индикатора.

Приведите в движение ручной вакуумный насос, пока на тестере турбонагнетателя не появится значение давления 350 ±5 мбар.

Индикатор часового типа должен показывать от 4,1 до 4,3 мм, в противном случае следует вращайте рифленую гайку до тех пор, пока не будет достигнуто данное значение.

От руки закрутите контргайку.

Повторите измерение.

Сбросьте давление через редукционный клапан до 0 мбар.

Установите индикатор часового типа в положение 0.

ПРИМЕЧАНИЕ Последующие измерения должны быть выполнены в указанной последовательности. Давление при измерениях нельзя опускать до 0.

Приведите в движение ручной вакуумный насос, пока на тестере турбонагнетателя не появится значение давления 350 ±5 мбар.

Считайте показатель по индикатору и запишите его.

Приведите в движение ручной вакуумный насос, пока на тестере турбонагнетателя не появится значение давления 650–700 мбар.

Сбросьте давление через редукционный клапан до 350 ±5 мбар.

Считайте показатель по индикатору и запишите его.

Сложите показатели 1 и 2 и разделить сумму на 2.

Результат (среднее значение) должен составлять 5 ±0,25 мм.

Если в результате среднее значение не будет равно 5 ±0,25 мм, следует откорректируйте регулировку, затяните контргайку от руки и повторите измерение.

Если среднее значение равно 5 ±0,25 мм, затяните контргайку и зафиксируйте ее фиксирующим лаком.

Закрепите стопорную пластину 1 над рычагом вакуумного блока (рис. 2.220).
