2.6.17. Откачка топлива из бака

Рис. 2.256. Снятие крышки аккумулятора

Отведите крышку аккумулятора вправо 1 и снимите ее, поднимая вверх 2 (рис. 2.256).

Отсоедините провод массы от АКБ при выключенном зажигании.

ВНИМАНИЕ Прикрепите провод массы устройства для откачки топлива к чистому неокрашенному месту кузова.

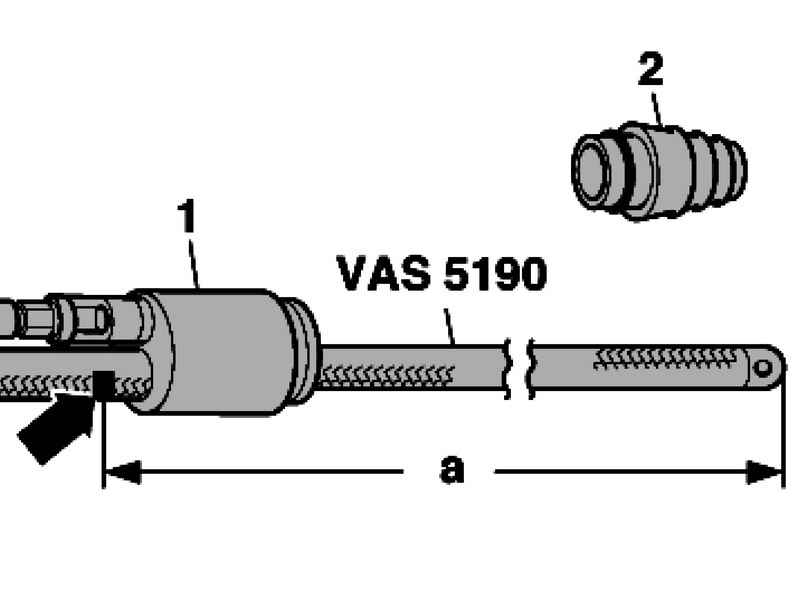

Рис. 2.257. Снятие конической насадки с рукоятки устройства для откачки топлива

Снимите коническую насадку 2 с рукоятки 1устройства для откачки топлива (рис. 2.257).

Приклейте на шланг для откачки отрезок изоленты на расстоянии А=1465 мм от его конца.

Открутите крышку заливной горловины топливного бака.

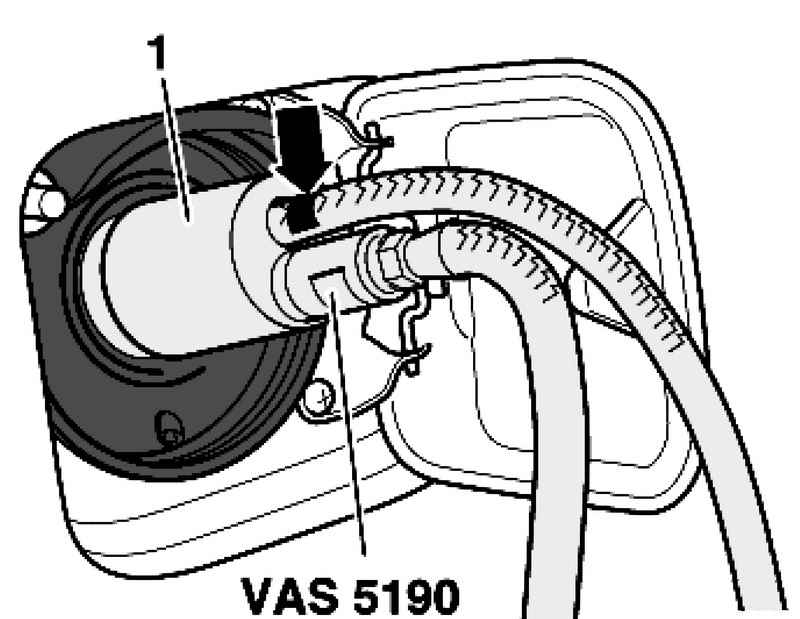

Рис. 2.258. Установка рукоятки устройства для откачки топлива к заливной горловине топливного бака

Прикрутите рукоятку 1 устройства для откачки топлива к заливной горловине топливного бака (рис. 2.258).

Опустите откачивающий шланг в топливный бак так, чтобы ранее сделанная метка находилась у рукоятки.

ПРИМЕЧАНИЕ При использовании откачивающего устройства без рукоятки работа выполняется аналогичным образом.

Рис. 2.259. Схема откачки топлива из бака

В этом случае приклейте метку к откачивающему шлангу на расстоянии А=1400 мм от его конца (рис. 2.259).

Шланг для откачки топлива вставлен правильно, если приклеенная метка находится на уровне кромки заливной горловины.

Если шланг проходит с трудом, слегка смажьте его моторным маслом. Ни в коем случае не используйте для этого силиконсодержащую смазку

Откачайте топливо из бака через заливную горловину.

Осторожно вытащите шланг.
