2.6.27. Снятие и установка узла педали акселератора с датчиками положения педали

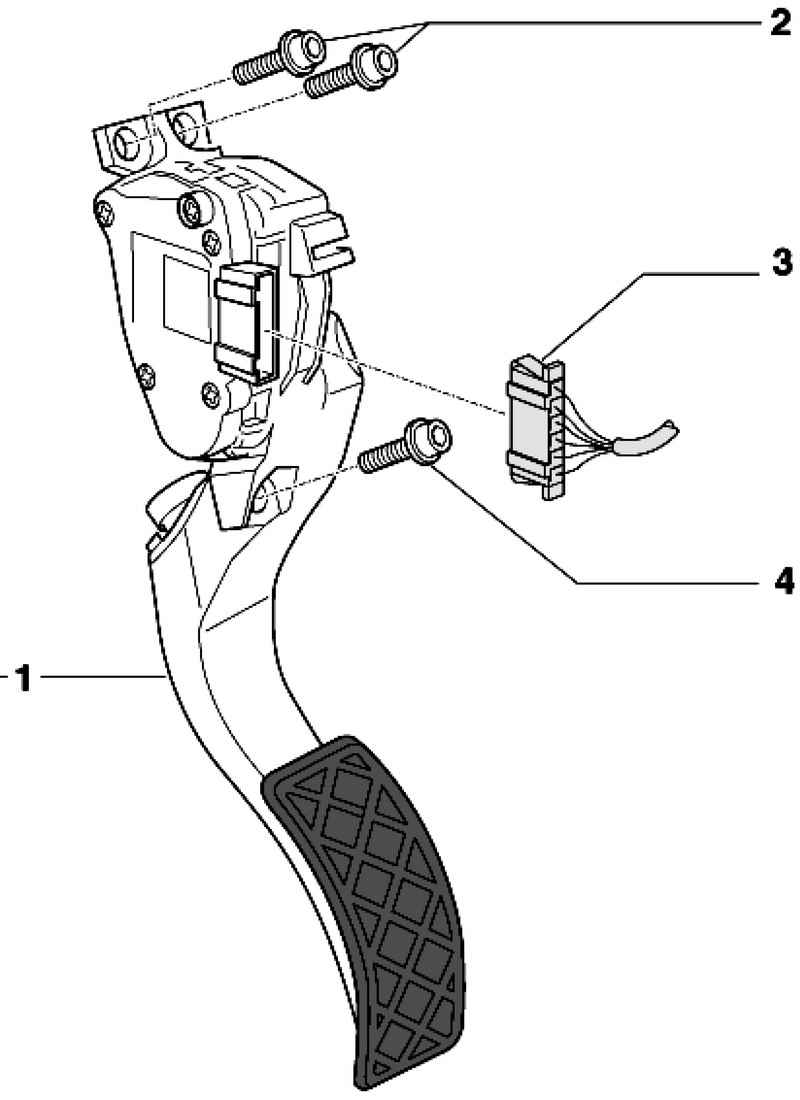

Рис. 2.290. Компоненты педали акселератора: 1 – узел педали газа; 2 – болт 10 Н·м; 3 – штекер; 4 – болт 10 Н·м

Снятие

Снимите накладку с водительской стороны.

Отсоедините штекер 2.

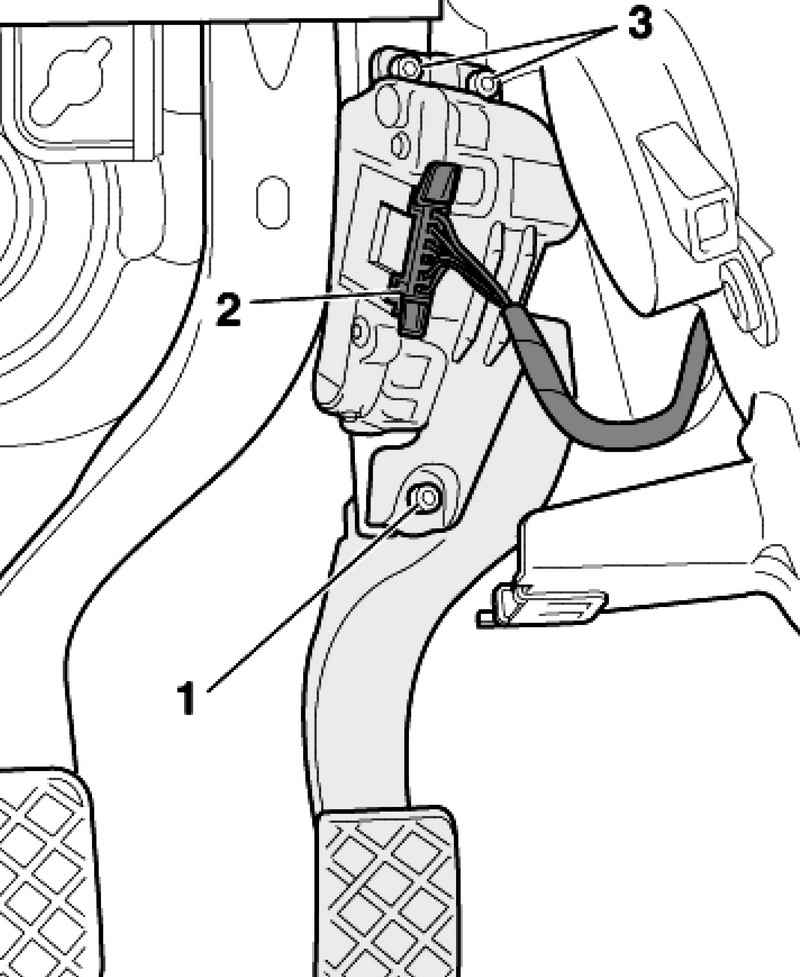

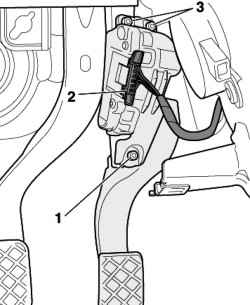

Рис. 2.291. Штекер педали акселератора и болты крепления

Выкрутите болты 1 и 3 (рис. 2.291).

Снимите узел педали акселератора.

Установка

Установка осуществляется в обратной последовательности.

Установите накладку с водительской стороны.

Автомобили с автоматической коробкой переключения передач

Если была произведена замена датчика положения педали акселератора или блока управления двигателя, на автомобилях с АКПП необходимо заново произвести настройку функции «кик даун».

Момент затяжки

Узел педали акселератора на кронштейне педали: 10 Н·м.
