2.6.26. Откачка топлива из бака

Порядок работы
Отведите крышку аккумулятора вправо и снимите ее, поднимая вверх.

ВНИМАНИЕ
Соблюдайте меры предосторожности при отсоединении клемм аккумуляторной батареи.

Отсоедините провод массы от АКБ при выключенном зажигании.

ВНИМАНИЕ
Прикрепите провод массы устройства для откачки топлива к чистому неокрашенному месту кузова.

Снимите коническую насадку 2 с рукоятки 1 устройства для откачки топлива.

Снятие крышки аккумулятора
Рис. 2.256. Снятие крышки аккумулятора


Приклейте на шланг для откачки отрезок изоленты на расстоянии А=1865 мм от его конца (рис. 2.256).
Открутите крышку заливной горловины топливного бака.

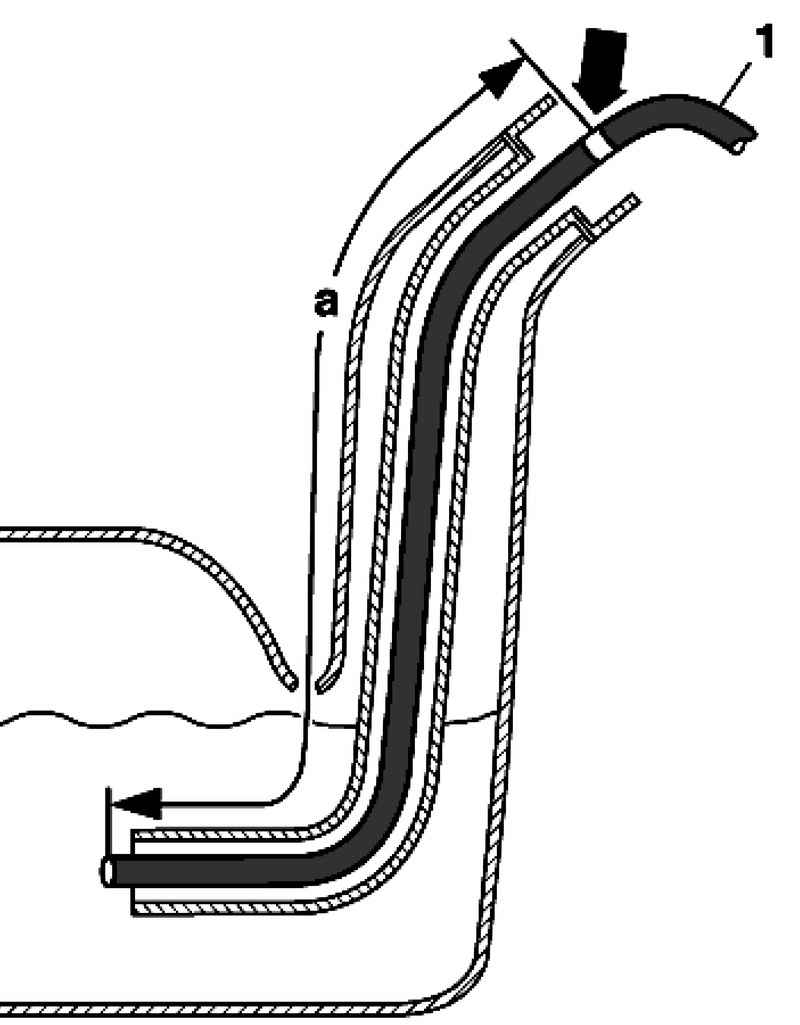

Схема откачки топлива из бака
Рис. 2.259. Схема откачки топлива из бака


Прикрутите рукоятку 1 устройства для откачки топлива к заливной горловине топливного бака (рис. 2.259).
Опустите откачивающий шланг в топливный бак так, чтобы ранее сделанная метка находилась у рукоятки.

ПРИМЕЧАНИЕ
При использовании откачивающего устройства без рукоятки работа выполняется аналогичным образом.

В этом случае приклейте метку к откачивающему шлангу на расстоянии А=1800 мм от его конца. Шланг для откачки топлива вставлен правильно, если приклеенная метка находится на уровне кромки заливной горловины (рис. 2.259).
Если шланг проходит с трудом, слегка смажьте его моторным маслом. Ни в коем случае не используйте для этого силиконсодержащую смазку
Откачайте как можно больше топлива из бака через заливную горловину.
Осторожно вытащите шланг.
Снимите заднее сиденье.

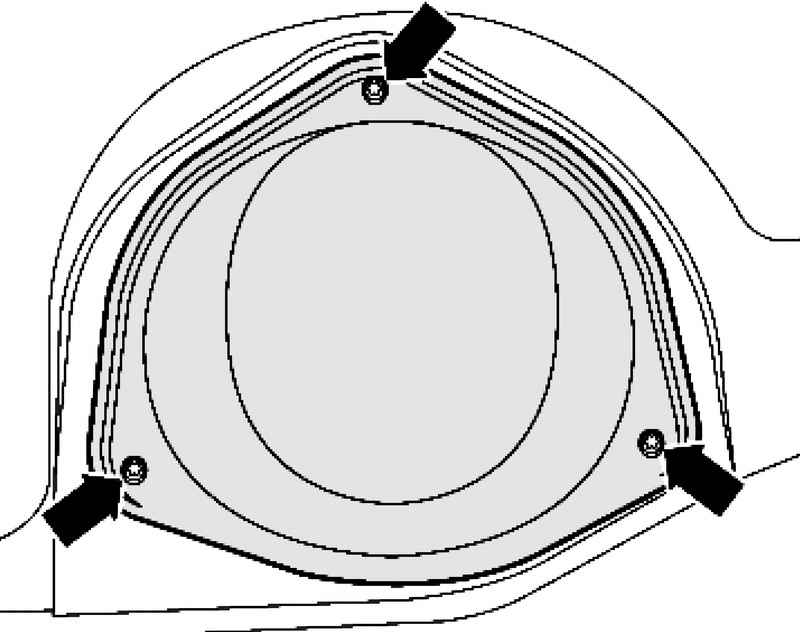

Крепление глухого фланца
Рис. 2.284. Крепление глухого фланца


Открутите крышку глухого фланца справа (рис. 2.284).

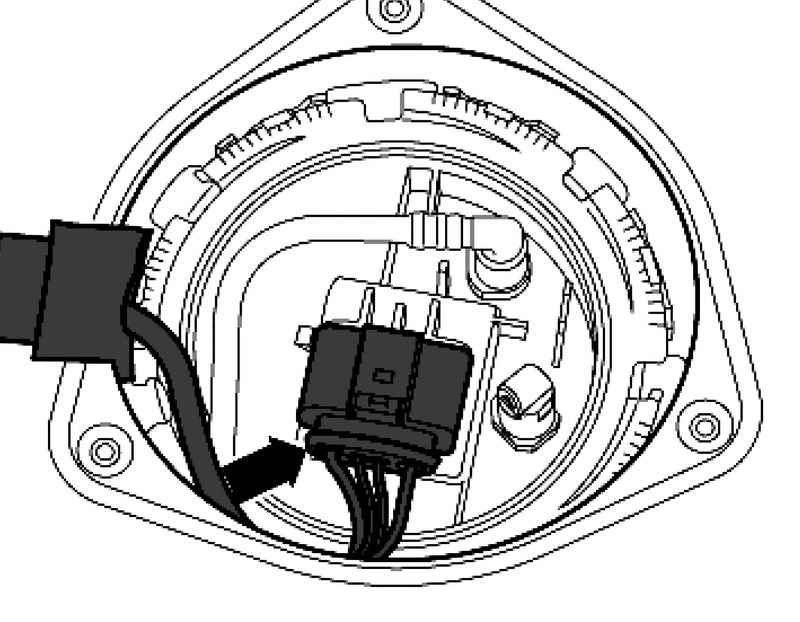

Отсоединение штекера от глухого фланца
Рис. 2.285. Отсоединение штекера от глухого фланца


Отсоедините штекер от глухого фланца (рис. 2.285).

ВНИМАНИЕ
Топливная система находится под давлением.
Перед вскрытием системы оберните чистой ветошью место соединения. Затем, медленно откручивая место соединения, стравите давление.

Отсоедините топливопровод 1 от глухого фланца.

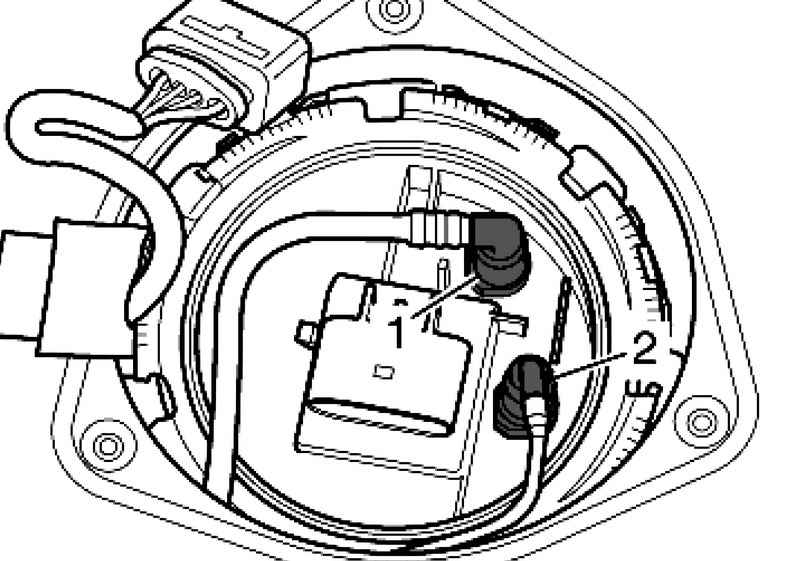

Топливопроводы
Рис. 2.286. Топливопроводы


На автомобилях с автономным отопителем кроме того отсоедините топливопровод 2 дозирующего насоса автономного отопителя, нажав для этого кнопку фиксатора (рис. 2.286).

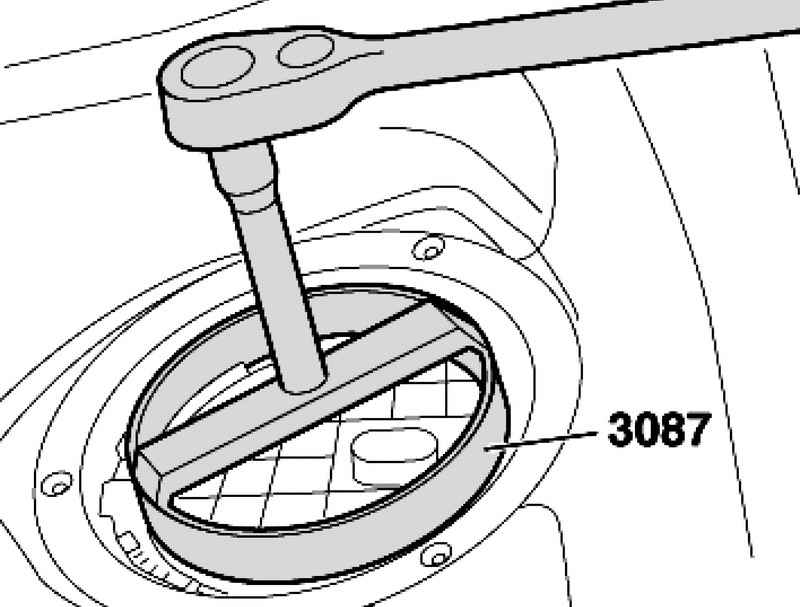

Откручивание замочного кольца
Рис. 2.287. Откручивание замочного кольца


Открутите замочное кольцо при помощи оправки (рис. 2.287).

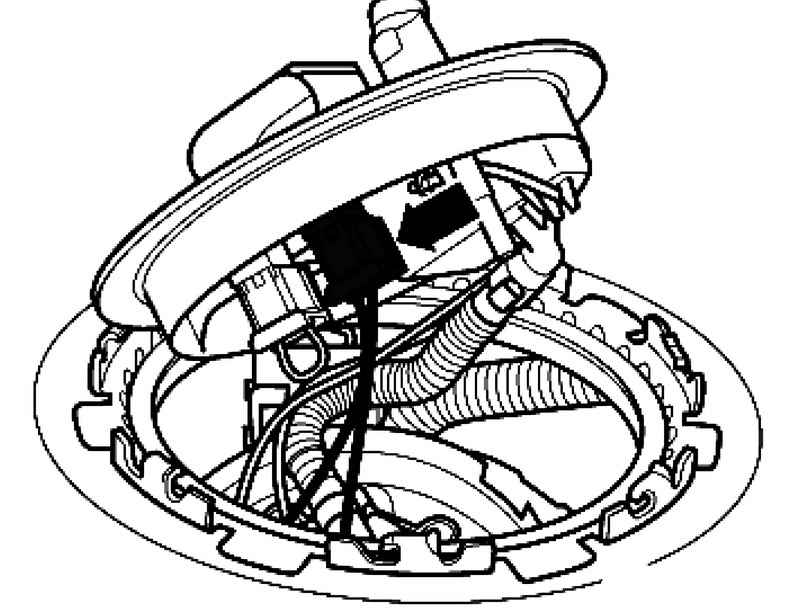

Извлечение глухого фланца
Рис. 2.288. Извлечение глухого фланца


Извлеките глухой фланец и уплотнительное кольцо из отверстия топливного бака (рис. 2.288).
Отсоедините штекер на внутренней стороне глухого фланца.

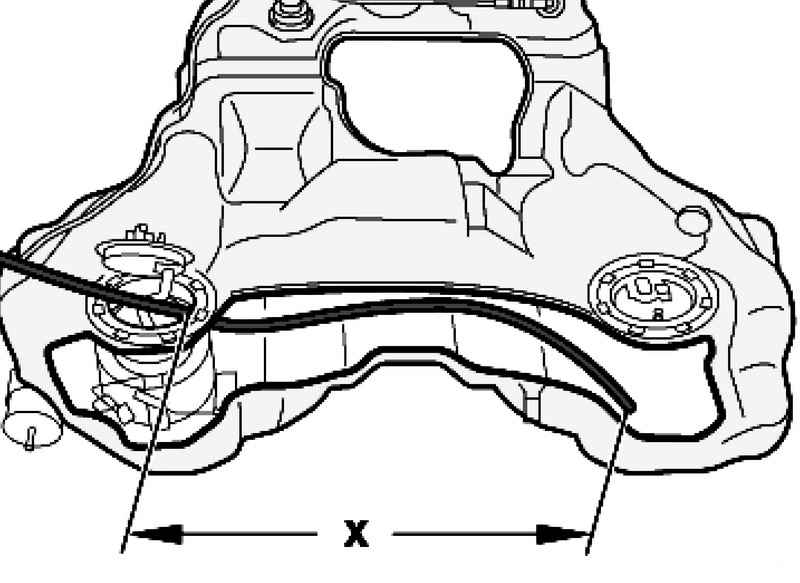

Схема установки откачивающего шланга
Рис. 2.289. Схема установки откачивающего шланга


Вставляйте откачивающий шланг на длину x=800 мм через отверстие топливного бака справа в левую камеру топливного бака (рис. 2.289).
Полностью откачайте топливо из левой камеры топливного бака.
Снова установите глухой фланец справа соблюдая указания относительно подсоединения АКБ.
