18.19. Главный тормозной цилиндр в сборе

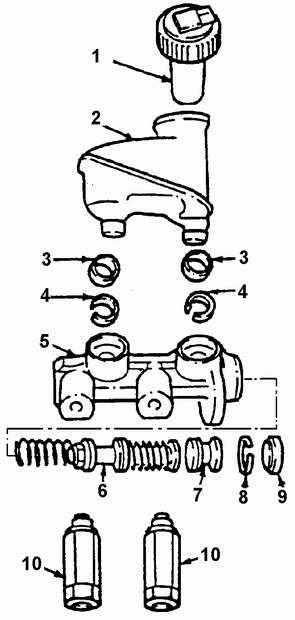

Главный тормозной цилиндр

1. КРЫШКА БАЧКА
2. БАЧОК
3. УПЛОТНИТЕЛЬНЫЕ ВТУЛКИ БАЧКА
4. ФИКСАТОР БАЧКА
5. КОРПУС ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА
6. ЗАДНИЙ ПОРШЕНЬ В СБОРЕ
7. ПЕРЕДНИЙ ПОРШЕНЬ В СБОРЕ
8. СТОПОРНОЕ КОЛЬЦО
9. УПЛОТНЕНИЕ
10. РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Клеммы проводов от крышки 1.

2. Трубопроводы от корпуса 5 цилиндра и пропорциональных клапанов 10. Затушить отверстия во избежание потерь тормозной жидкости и попадания в систему грязи.

3. Две крепежные гайки.

4. Главный цилиндр в сборе.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Главный цилиндр в сборе. Навернуть новые самостопорящиеся гайки. Затянуть гайки крепления главного цилиндра моментом 18 Нм.

2. Трубопроводы к корпусу 5 и клапанам 10. Затянуть штуцеры трубопроводов моментом 16 Нм.

3. Клеммы проводов к крышке 1.

4. Залить тормозную жидкость.

5. Удалить воздух из гидропривода.

6. Повторно проверить уровень тормозной жидкости.
