18.48. Сигнализаторы

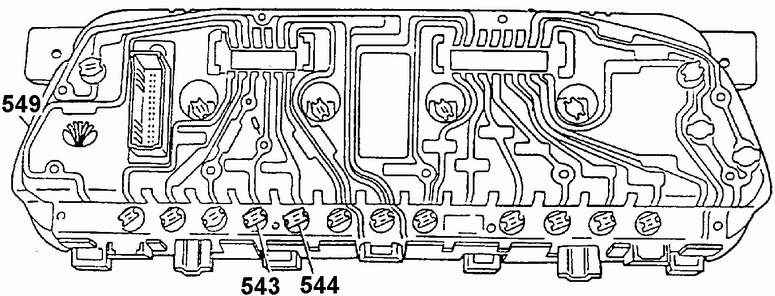

Расположение ламп сигнализаторов на приборной доске

543. СИГНАЛИЗАТОР "BRAKE" (КРАСНОГО ЦВЕТА)
544. СИГНАЛИЗАТОР "ABS" (ЖЕЛТОГО ЦВЕТА)
549. ПРИБОРНАЯ ДОСКА

Снять или отсоединить

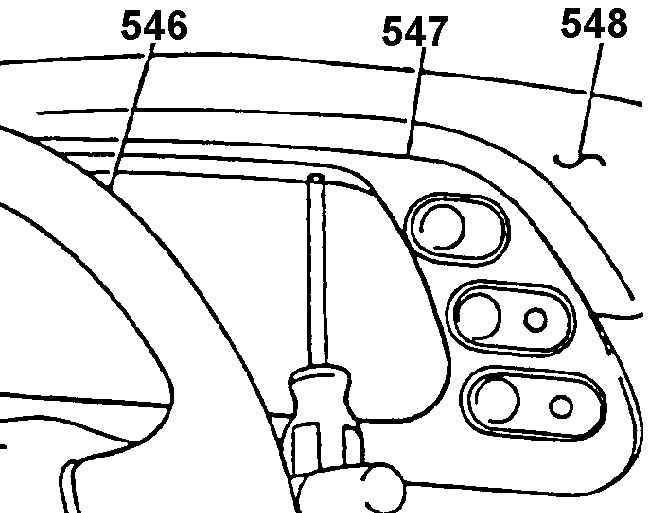

Демонтаж винтов крепления накладки приборной доски

546. РУЛЕВОЕ КОЛЕСО
547. НАКЛАДКА ПРИБОРНОЙ ДОСКИ
548. ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМОБИЛЯ

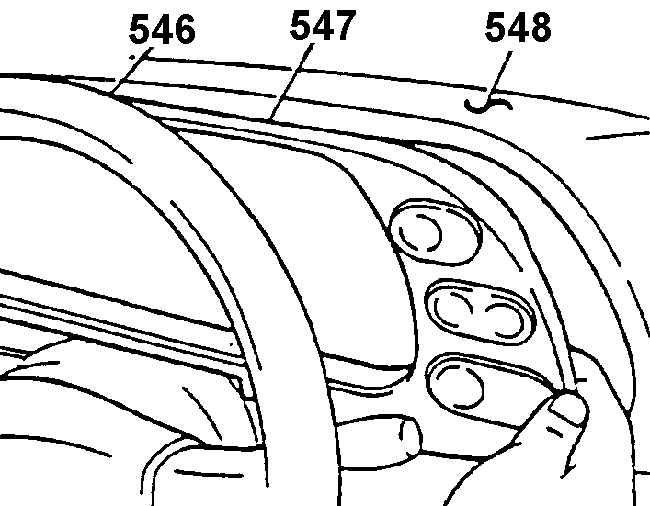

Демонтаж накладки приборной доски

546. РУЛЕВОЕ КОЛЕСО
547. НАКЛАДКА ПРИБОРНОЙ ДОСКИ
548. ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМОБИЛЯ

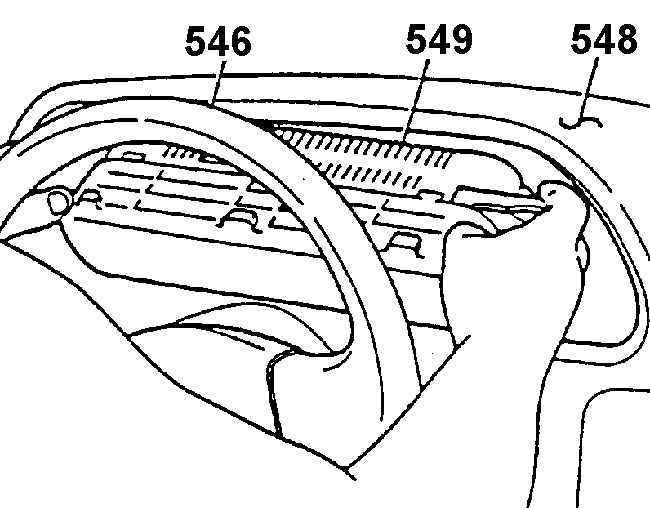

Демонтаж приборной доски

546. РУЛЕВОЕ КОЛЕСО
548. ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМОБИЛЯ
549. ПРИБОРНАЯ ДОСКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Две крышки крепежных винтов накладки приборной доски.

3. Вывернуть четыре винта крепления накладки приборной доски, рис. Демонтаж винтов крепления накладки приборной доски.

4. Накладку приборной доски, предваритель но отсоединив электрический разъем, рис. Демонтаж накладки приборной доски.

5. Вывернуть два винта крепления приборной доски.

6. Вынуть приборную доску из панели управления автомобиля, отсоединив электричес кий разъем приборной доски, рис. Демонтаж приборной доски.

7. Патрон (патроны) лампы сигнализатора из гнезда приборной доски. Расположение гнезд показано на рис. Расположение ламп сигнализаторов на приборной доске.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Патрон лампы сигнализатора в гнездо приборной доски, см. рис. Расположение ламп сигнализаторов на приборной доске.

2. Вставить приборную доску в панель управления автомобиля, присоединив электрический разъем.

3. Ввернуть два крепежных винта приборной доски.

4. Накладку приборной доски, присоединив электрический разъем.

5. Ввернуть четыре крепежных винта накладки приборной доски.

6. Крышки крепежных винтов накладки приборной доски.

7. Отрицательный провод аккумуляторной батареи.
