18.41. Электронный блок управления торможением

ТЭБУ расположен под панелью управления автомобиля, слева от рулевой колонки.

Снять или отсоединить

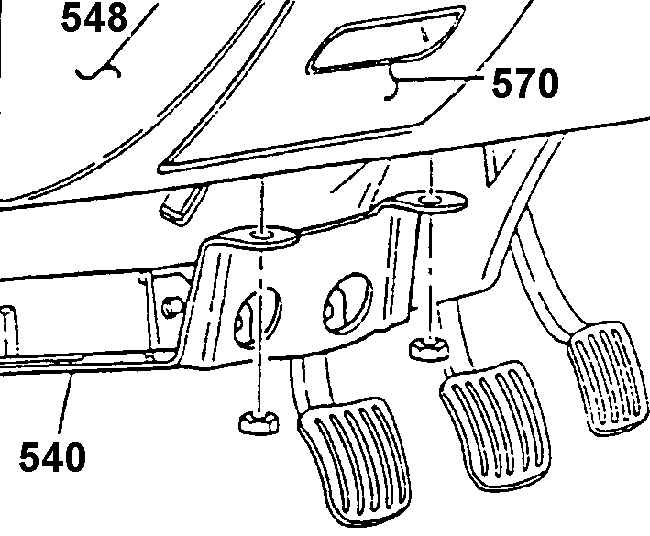

Демонтаж электронного блока управления торможением (ТЭБУ)

540. ТЭБУ
548. ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМОБИЛЯ
570. КРЫШКА ПАНЕЛИ ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Левую панель.

3. Отвернуть три гайки и вынуть ТЭБУ из-под панели управления.

4. Отсоединить электрические разъемы ТЭБУ и снять его с автомобиля.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить ТЭБУ на автомобиль, присоединить электрические разъемы.

2. Прикрепить ТЭБУ к панели управления с помощью трех гаек. Затянуть гайки крепления ТЭБУ моментом 4 Нм.

3. Левую панель.

4. Отрицательный провод аккумуляторной батареи.
