поиск в избранное карта сайта
  Audi РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ
Ауди 80, Авант (Б4). Audi 80 / Avant (B4) (с 1991 по 1995 год выпуска)

полные технические характеристики. диагностика. электросхемы

Главная

Audi
80 / Avant (B4)
1. Техническое описание
2. Двигатели
3. Система выпуска отработавших газов
4. Система охлаждения
5. Топливный бак и топливный насос
6. Воздушный фильтр и воздухозаборные каналы
7. Система впрыска
8. Сцепление
9. Коробка передач и трансмиссия
10. Подвеска и рулевое управление
11. Тормозная система
12. Антиблокировочная система тормозов
13. Колеса и шины
14. Кузовная электросистема
14.1. Минус к «массе»
14.2. Ориентирование в электросистеме
14.3. Провода
14.4. Штепсельные соединения
14.5. Центральный коммутатор
14.6. Дополнительный блок реле
14.7. Реле и блоки управления
14.8. Разгрузочное реле контакта Х
14.9. Предохранители
14.10. Таблица предохранителей
14.11. Электрические схемы
14.12. Полная электросхема автомобиля Audi 80: 2-литровый 4-цилиндровый двигатель (66 кВт)
14.13. 2-литровый 4-цилиндровый двигатель (85 кВт)
14.13.1. Электронная система впрыска, лямбда-регулирование, регулирование по детонации
14.13.2. Электронная система впрыска, реле топливного насоса, топливный насос
14.13.3. Электронная система впрыска, система зажигания
14.14. 2,3-литровый 5-цилиндровый двигатель (98 кВт)
14.15. 2,6-литровый 6-цилиндровый двигатель (110кВт)
14.16. Дополнительное оснащение
14.17. Аккумуляторная батарея
14.18. Генератор
14.19. Проверка состояния клинового либо полилинового ремня
14.20. Натяжение клинового ремня
14.21. Натяжение клинового либо поликлинового ремня
14.22. Порванный клиновой ремень
14.23. Перегрев двигателя из-за повреждения клинового ремня
14.24. Обзор клиновых и поликлиновых ремней
14.25. Замена клинового ремня
14.26. Перечень неисправностей
14.27. Стартер
14.28. Перечень неисправностей
15. Система зажигания
16. Освещение
17. Сигнальные устройства
18. Приборы и вспомогательные устройства
19. Отопление и вентиляция
20. Элементы кузова
21. Поиск неисправностей
22. Технические данные

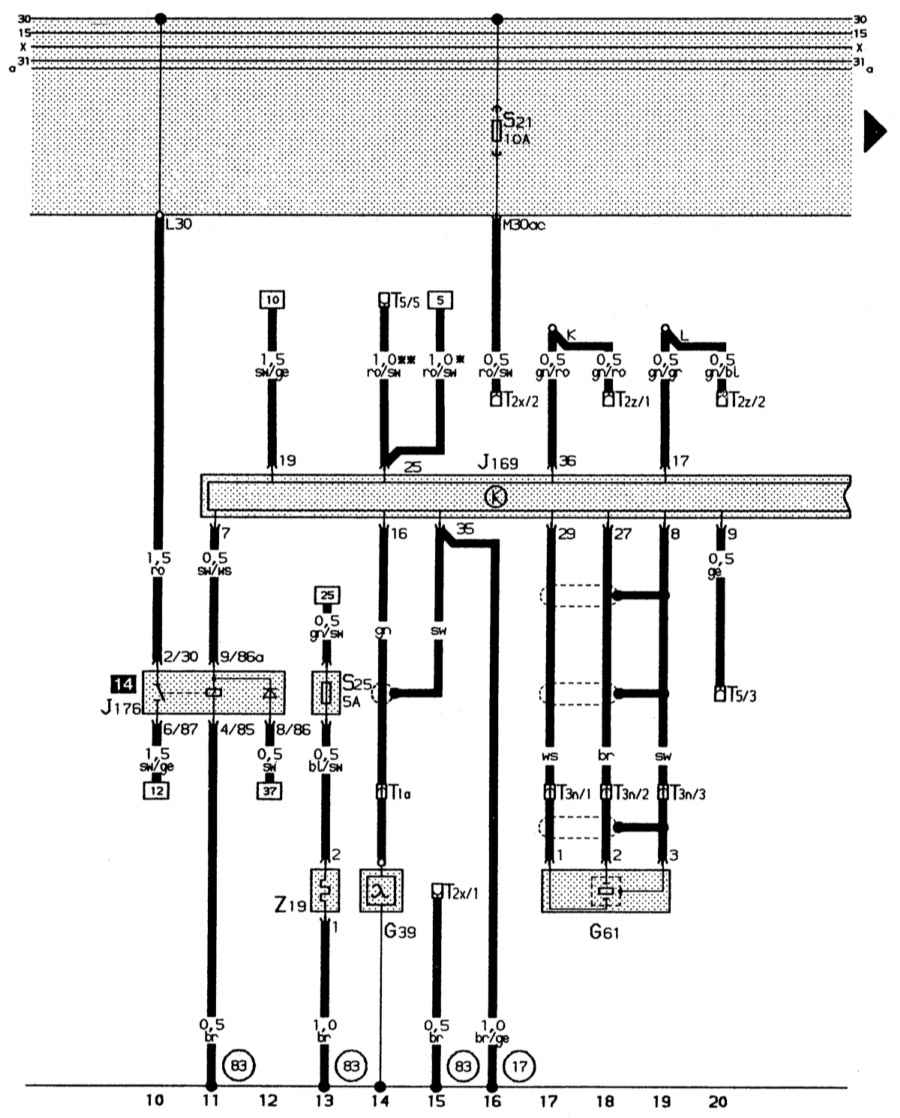

14.13. 2-литровый 4-цилиндровый двигатель (85 кВт)

G39 – лямбда-зонд
G61 – детонационный датчик I
J169 – блок управления Digifant
J176 – реле электроснабжения блока управления Digifant
S25 – отдельный предохранитель отопления лямбда-зонда
T1a – одноконтактное штекерное соединение, справа в моторном отсеке
T2x – двухконтактное штекерное соединение черного цвета, в водонепроницаемом кожухе вблизи пластины с реле (диагностические штекеры)
T2z – двухконтактное штекерное соединение белого цвета, в водонепроницаемом кожухе вблизи пластины с реле (диагностические штекеры)

T3l – трехконтактное штекерное соединение зеленого цвета для левого детонационного датчика
T5 – пятиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле
Z19 – отопление лямбда-зонда
(17) – точка «массы» (корпуса) на впускном коллекторе
(83) – соединение на «массу» (корпус) –1, в электроцепи спереди справа
* – только у моделей с КП
** – только у моделей с АКП
G6 – топливный насос
G18 – температурный датчик


« предыдущая страница
14.12.15. Обогрев заднего стекла, радио
^
к оглавлению
следующая страница »
14.13.1. Электронная система впрыска, лямбда-регулирование, регулирование по детонации

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
