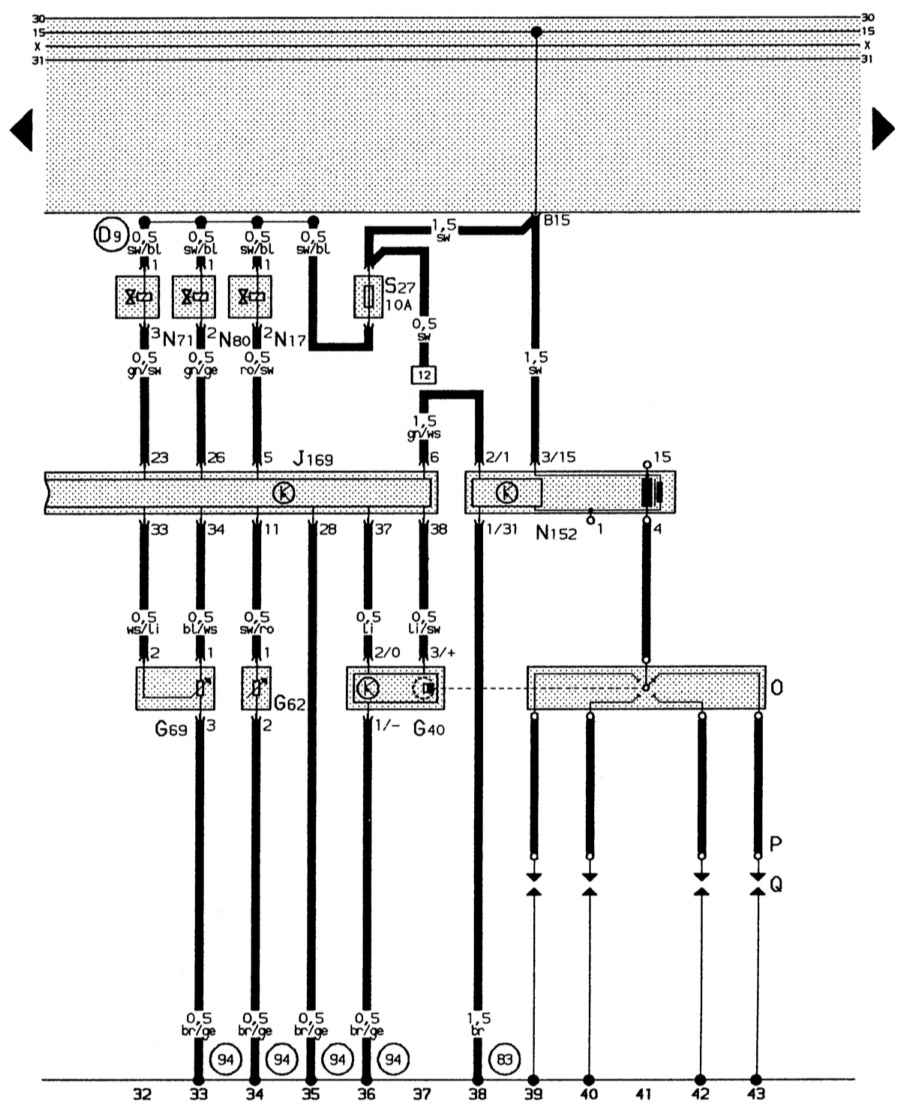

14.13.3. Электронная система впрыска, система зажигания

(G4) – соединительная линия в электропроводке – впрыскные форсунки
* – кодовые штекеры не заняты
G40 – датчик Холла
G62 – датчик температуры охлаждающей жидкости
G69 – потенциометр дроссельной заслонки
J169 – блок управления Digifant
L17 – пусковой электромагнитный клапан
L71 – клапан стабилизации холостого хода
L80 – электромагнитный клапан 1 системы бачка с активированным углем (импульсный)

L152 – трансформатор высокого напряжения
O – распределитель зажигания
P – наконечники проводов свечей зажигания
Q – свечи зажигания
S27 – предохранитель в отсеке дополнительных предохранителей (управления двигателем I – для электронной системы зажигания)
(83) – соединение на «массу» (корпус) – 1, в электроцепи спереди справа
(94) – соединение на «массу» (корпус) – 1, в электроцепи Digifant
(D9) – положительная соединительная линия (15) через предохранитель 24 в электроцепи спереди справа
