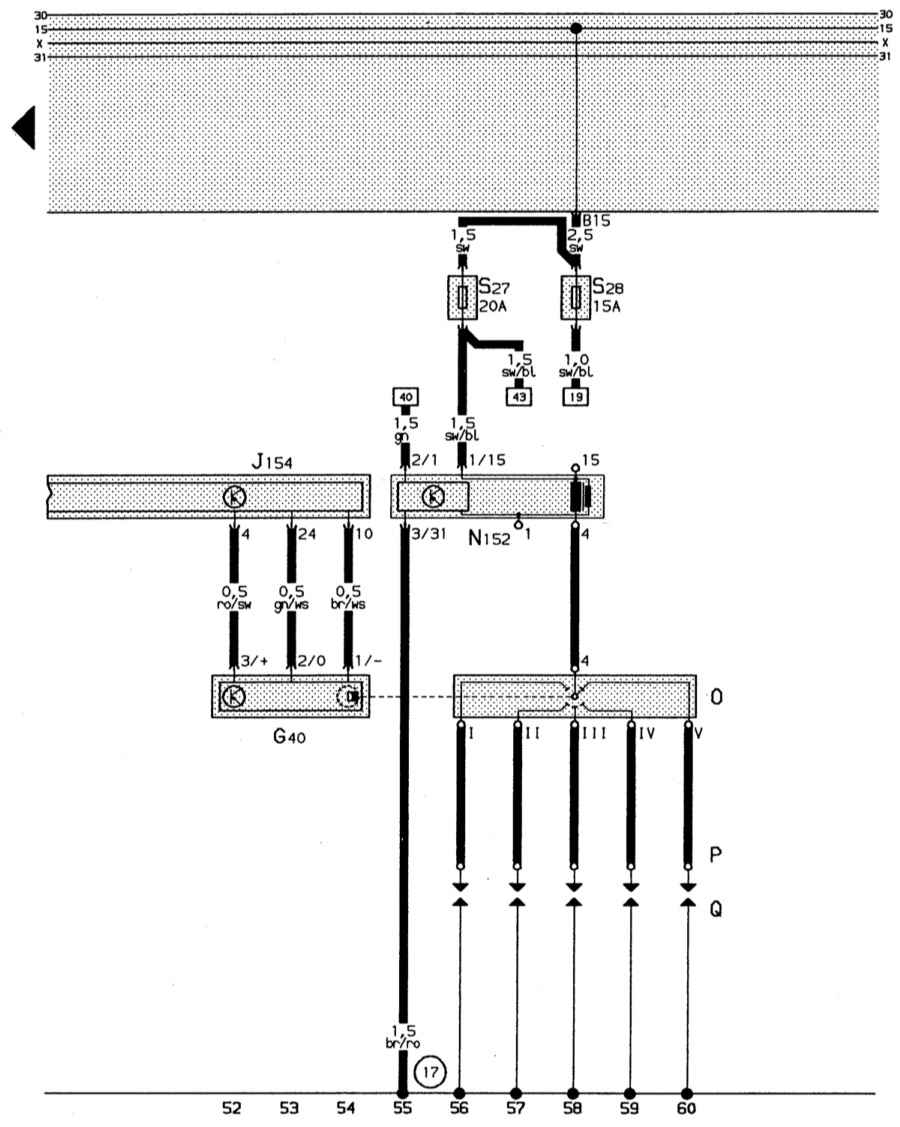

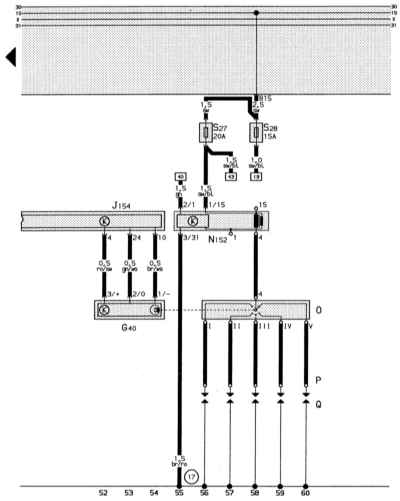

14.14.6. Система зажигания

Цвета проводов: br/ro – к/кр, ro/sw – кр/ч, gl/ws – з/б, br/ws – к/б, gl – з, sw/bl – ч/сн, sw – ч.

(50) – точка «массы», багажный отсек слева
(84) – соединение на «массу» (корпус), корпус двигателя, в электроцепи спереди справа
G40 – датчик Холла
J154 – блок управления электронной системы зажигания с регулированием по детонации (в салоне справа внизу)
L152 – трансформатор высокого напряжения с электронным коммутатором
O – распределитель зажигания

P – наконечники проводов свечей зажигания
Q – свечи зажигания
(S27) – предохранитель в отсеке дополнительных предохранителей (управление двигателем I – для электронной системы зажигания)
(S28) – предохранитель в отсеке дополнительных предохранителей (управление двигателем II – для лямбда-регулирования)
(17) – точка «массы», на впускном коллекторе
