22.14. Обивка двери

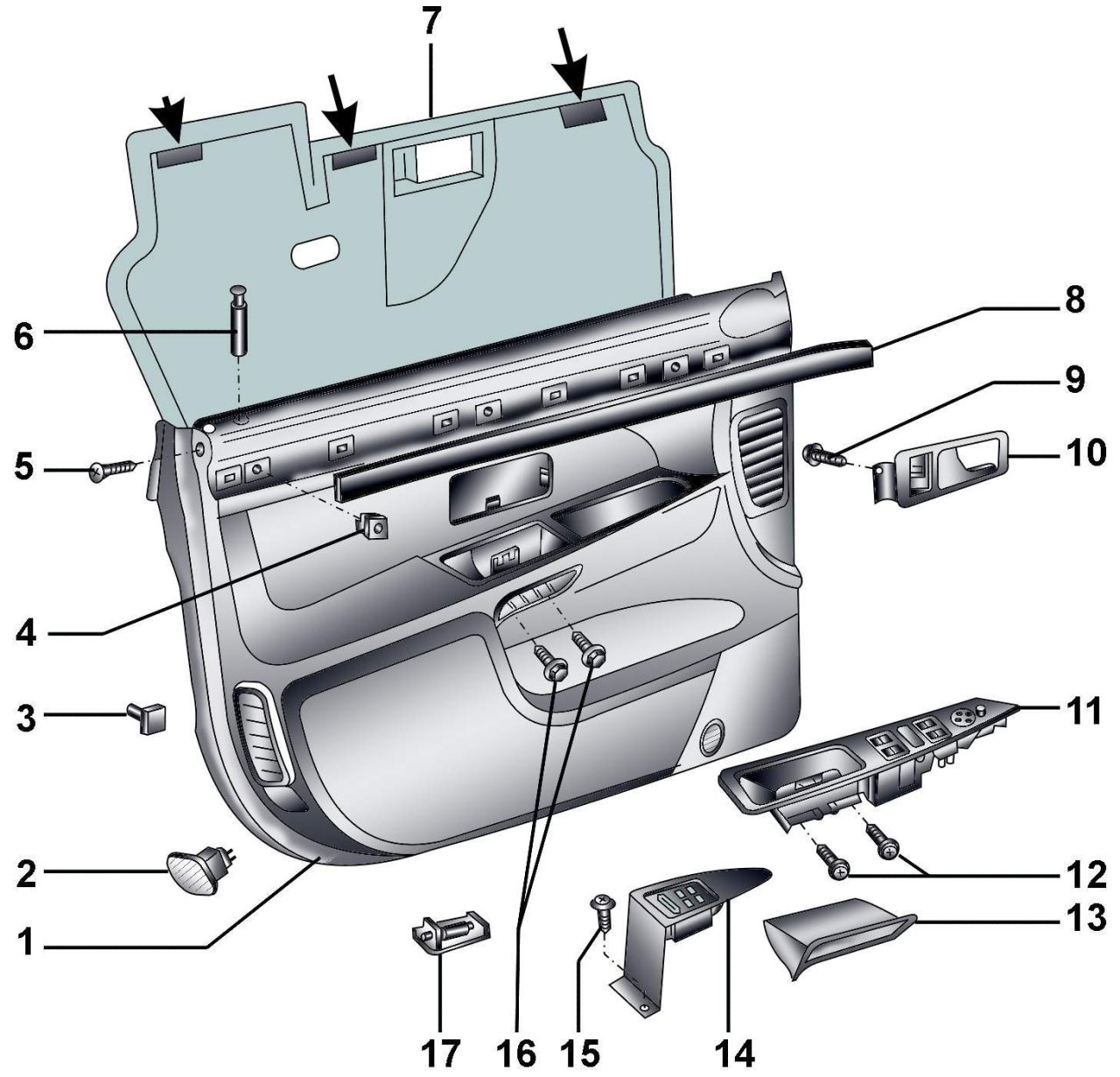

Рис. 16–12. Обивка двери: 1 – внутренняя обивка двери; 2 – лампа сигнализации открытой двери; 3 – зажим; 4 – держатель зажима; 5 – болт. 1,7 Н·м; 6 – кнопка блокировки; 7 – защитная пленка (стрелками показаны места крепления ее липкой лентой); 8 – декоративная панель; 9 – болт, 1,8 Н·м; 10 – внутренняя ручка открытия замка двери; 11 – верхняя секция накладки с переключателями; 12 – болты, 1,8 Н·м; 13 – основание внутренней ручки двери; 14 – нижняя секция накладки с переключателями; 15 – винт; 16 – болты, 4,6 Н·м; 17 – лампа освещения пространства при входе и выходе пассажиров

Обивка двери показана на рис. 16–12.

Снятие

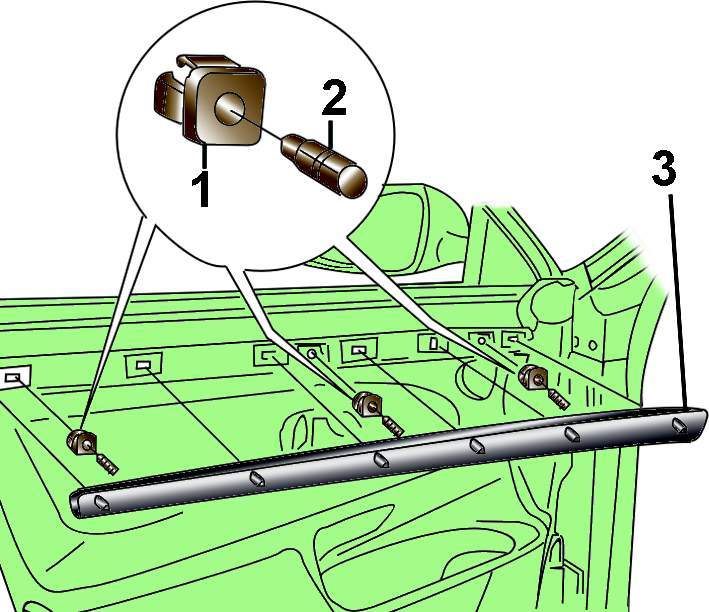

Рис. 16–13. Элементы крепления декоративной панели к обивке двери: 1 – держатель фиксатора; 2 – фиксатор; 3 – декоративная панель

Лезвием отвертки как рычагом отделите декоративную панель от обивки двери, при этом фиксаторы декоративной панели должны выйти из держателей в обивке двери (рис. 16–13).

Вдавите на расстояние около 4 мм фиксаторы 2 в расширяющиеся держатели 1 фиксаторов и снимите держатели фиксаторов с обивки двери.

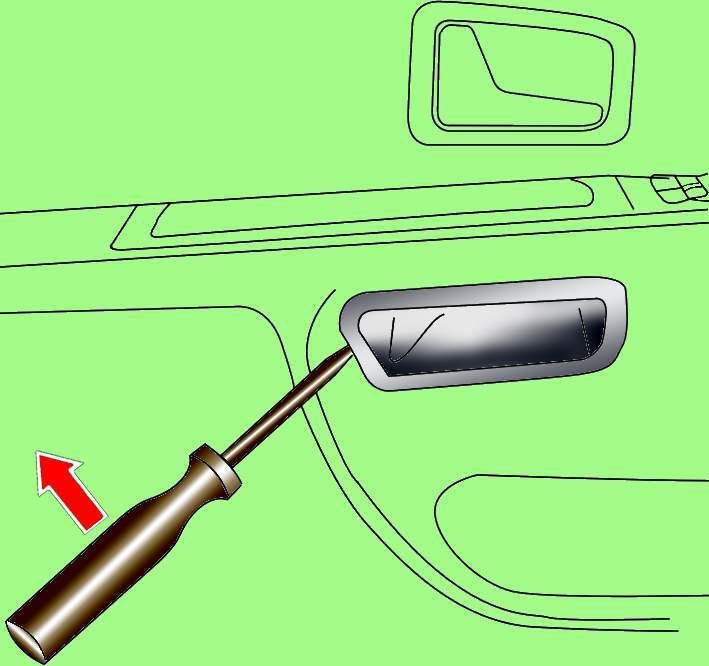

Рис. 16–14. Использование отвертки для отделения от обивки двери основания внутренней ручки двери

Используя лезвие отвертки как рычаг, отделите от обивки основание внутренней ручки двери и снимите его (рис. 16–14).

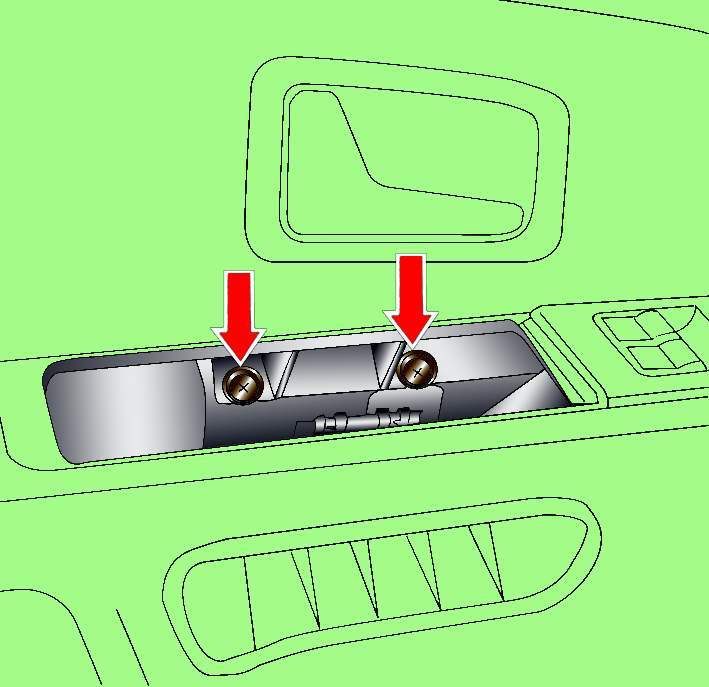

Рис. 16–15. Расположение винтов (3) крепления верхней секции накладки с переключателями (2) к обивке двери (1)

Через открывшееся отверстие отверните два винта крепления верхней секции накладки с переключателями (рис. 16–15).

Приподнимите заднюю часть верхней секции накладки с переключателями и, потянув назад, отсоедините переднюю часть от обивки двери. Отсоедините от переключателей электрические разъемы.

Рис. 16–16. Расположение винтов крепления обивки двери

Отверните два винта крепления обивки двери к кронштейну двери (рис. 16–16).

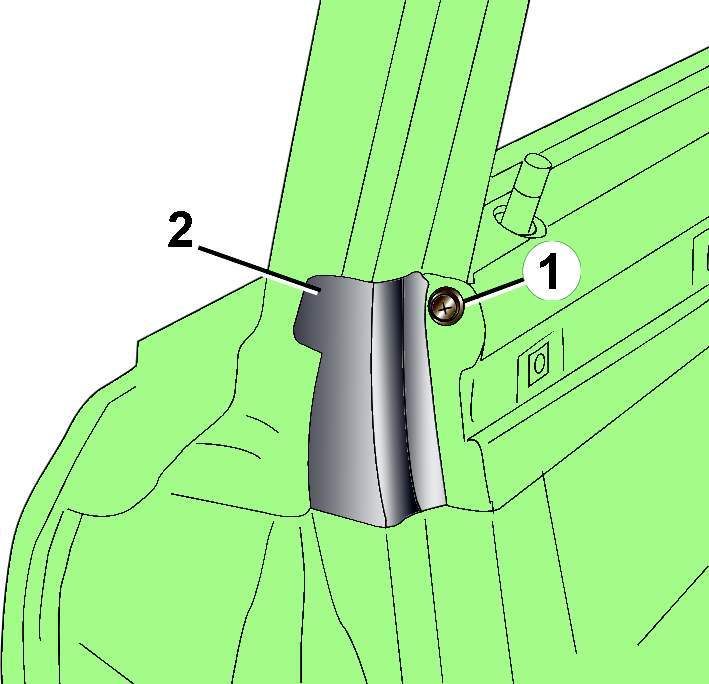

Рис. 16–17. Расположение винта (1) крепления задней вставки (2) к рамке стекла

Отверните винт и снимите заднюю вставку рамки стекла (рис. 16–17).

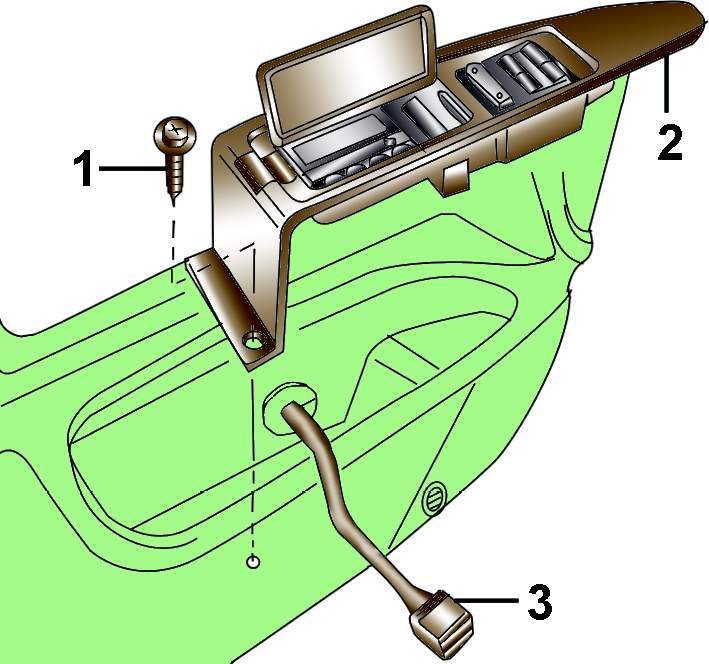

Рис. 16–18. Расположение болта (1) крепления нижней секции накладки с переключателями (2) и электрического разъема (3)

Отверните винт и, перемещая назад, снимите с обивки двери нижнюю секцию накладки с переключателями (рис. 16–18).

Рис. 16–19. Расположение разжимных фиксаторов (1) крепления внутренней обивки двери

Используя инструмент в виде плоской вилки, отделите обивку от двери (рис. 16–19).

Снимите разжимные фиксаторы с обивки двери.

Поднимая обивку двери вверх, снимите верхнюю ее часть с кнопки блокировки замка двери.

Наклоните обивку двери и отсоедините электрический разъем от выключателя замка двери.

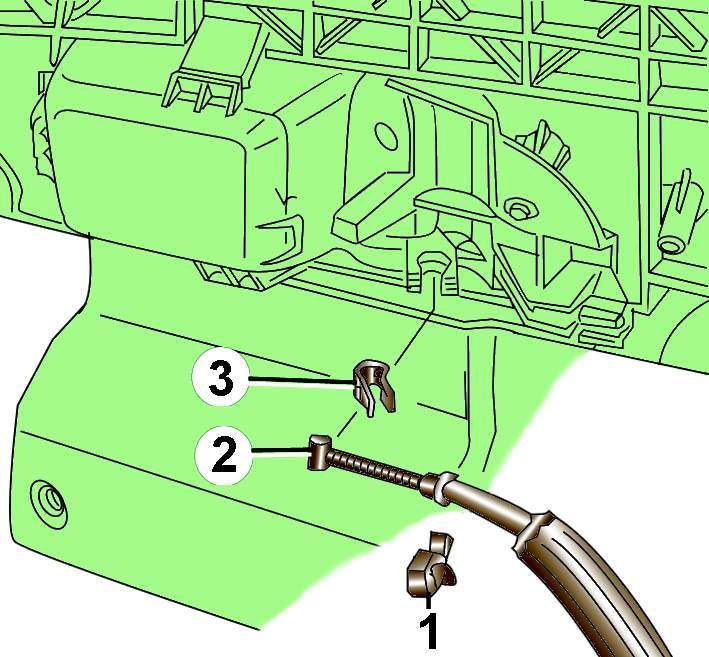

Рис. 16–20. Расположение зажима (1) крепления тяги (2) внутренней ручки открытия двери и фиксатора (3) крепления внутренней ручки открытия двери

Используя лезвие отвертки как рычаг, снимите зажим крепления тяги внутренней ручки открытия двери (рис. 16–20).

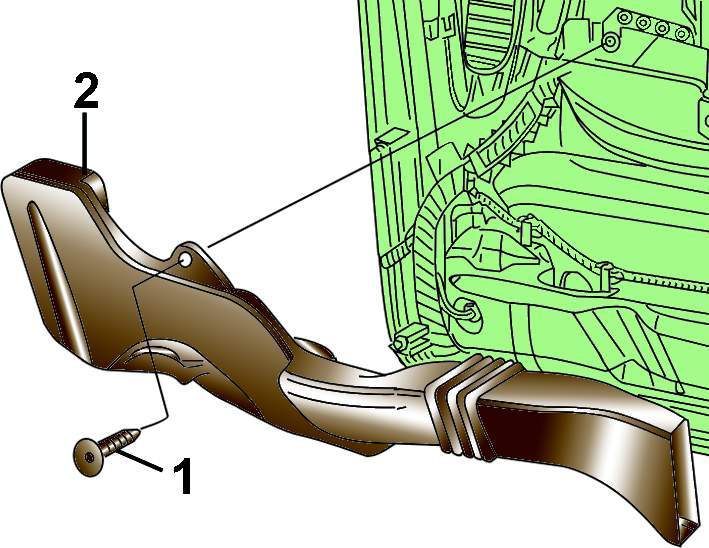

Рис. 16–21. Расположение винта (1) крепления воздушного патрубка (2) к обивке двери

Отверните винт и снимите с обивки двери воздушный патрубок (рис. 16–21).

Отсоедините все крепления жгута проводов от обивки двери и снимите жгут проводов.

Снимите защитную пленку с двери.

Установка

Перед установкой обивки двери проверьте состояние разжимных фиксаторов обивки и при необходимости замените поврежденные фиксаторы. Установите фиксаторы в пазы в обивке двери.

Обивка двери устанавливается в последовательности, обратной снятию.

Подсоедините провод «массы» к аккумуляторной батарее.
