22.15. Передняя дверь и кронштейн двери

Снятие
Снимите обивку двери.
Отсоедините в двери электрические разъемы.
Отсоедините шланг системы центральной блокировки дверей от активатора.
Отсоедините тягу от внутренней ручки открытия двери.
Отсоедините электрический разъем от стеклоподъемника.

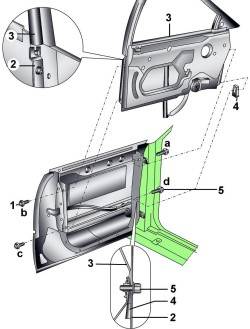

Передняя дверь и кронштейн
Рис. 16–24. Передняя дверь и кронштейн: 1 – болт, 30 Н·м; 2 – дверь; 3 – кронштейн двери; 4 – регулировочный клин; 5 – болт, 30 Н·м; a, b, c, d — последовательность затяжки болтов



Отвинтите болты 1 и 5 (см. рис. 16–24) и снимите с двери кронштейн.

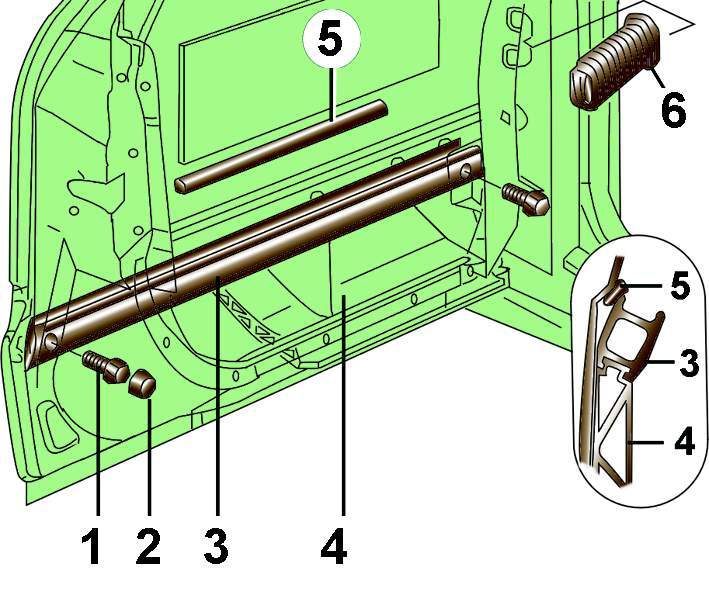

Расположение и крепление элементов защиты салона от бокового удара
Рис. 16–22. Расположение и крепление элементов защиты салона от бокового удара: 1 – болт; 2 – колпачок; 3 – стержень; 4 – основание; 5 – эластичный шнур; 6 – гофрированный чехол



При необходимости снимите колпачок 2 (рис. 16–22) и отвинтите болты 1 крепления стержня 3 защиты салона от бокового удара. Стержень  3 и основание 4 защиты салона от бокового удара склеены между собой и не должны разъединяться.

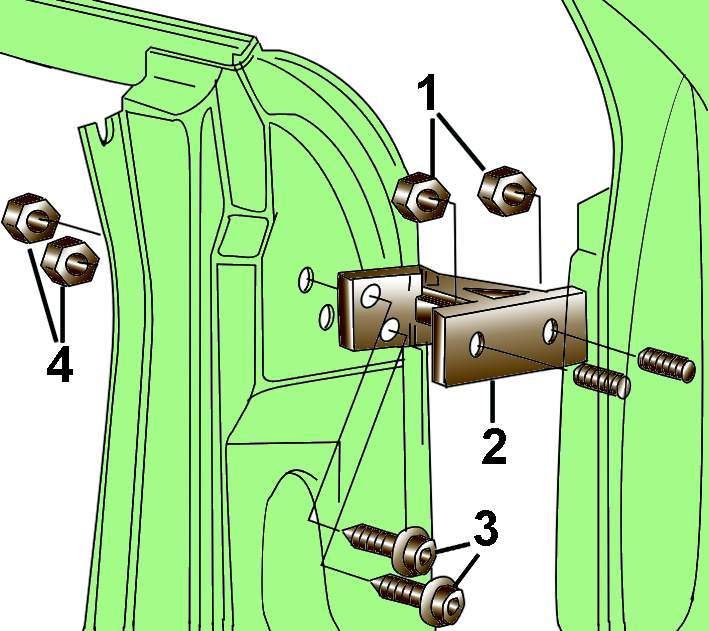

Элементы крепления верхней петли передней двери
Рис. 16–23. Элементы крепления верхней петли передней двери: 1 – гайки, 30 Н·м;
2 – петля двери; 3 – болты, 30 Н·м; 4 – гайки



Снятие двери проводите вдвоем. В то время как один поддерживает дверь, другой отвинчивает гайки крепления петель двери к передней стойке автомобиля и снимает дверь (рис. 16–23 и 16–25).

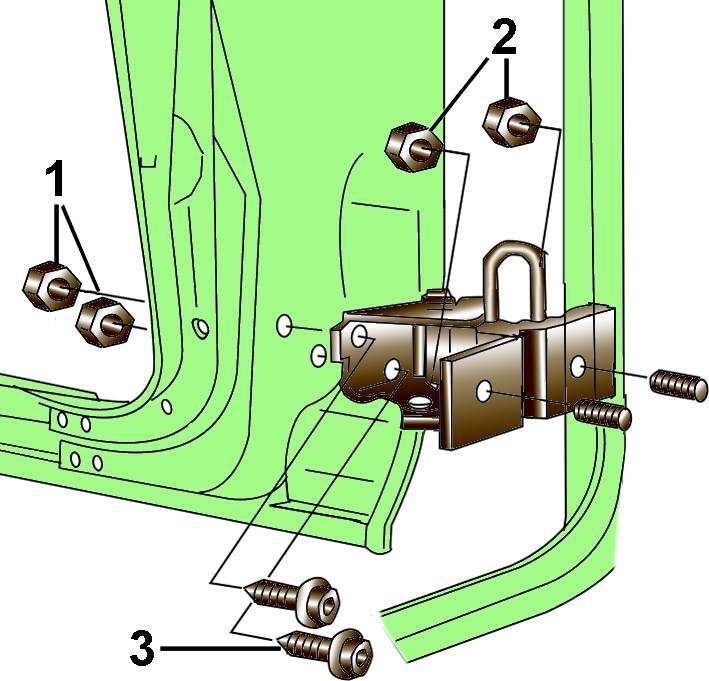

Элементы крепления нижней петли передней двери (стрелками указаны места смазки петли)
Рис. 16–25. Элементы крепления нижней петли передней двери  (стрелками указаны места смазки петли): 1 – гайки; 2 – гайки,
30 Н·м; 3 – болты, 30 Н·м




Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Установите дверь.
Установите кронштейн в дверь и закрепите его болтами 1 и 5 (см. рис. 16–24) расположенными по диагонали.
Установите между дверью 2 и кронштейном 3 регулировочные клинья 4 и ввинтите более длинные болты 1 и 5 крепления кронштейна. Регулировочный клин используется для регулировки положения двери относительно стойки.
Затяните болты крепления болтов в последовательности a, b, c, d.
