22.33. Очиститель ветрового стекла

Снятие рычагов стеклоочистителя
Смочите ветровое стекло водой, затем включите и выключите стеклоочиститель так, чтобы его рычаг занял исходное положение.
Снимите провод «массы» с аккумуляторной батареи.
Снимите щетки стеклоочистителя.
Тонким лезвием отвертки снимите кожух в основании рычага стеклоочистителя.

Очиститель ветрового стекла
Рис. 16–76. Очиститель ветрового стекла: 1 – гайка; 2 – болт



На несколько оборотов отвинтите гайку 1 крепления рычага стеклоочистителя (рис. 16–76).
Перемещая рычаг стеклоочистителя из стороны в сторону, ослабьте его посадку на оси, затем отвинтите гайку и снимите рычаг стеклоочистителя.

Снятие двигателя очистителя ветрового стекла
Снимите резиновое уплотнение с панели обивки  капота.
Снимите левую пластмассовую панель двигателя стеклоочистителя.

Панель обивки капота и сопла омывателей
Рис. 16–77. Панель обивки  капота и сопла омывателей: 1 – винт; 2 – болт; 3 - панель обивки  капота; 4 – сопла омывателей; 5 – шланг; 6 – держатели


Отверните два винта 1 (рис. 16–77) и болт 2; потянув вперед, снимите панель обивки  капота с двух держателей 6.
Отсоедините шланг 5 от сопел омывателей 4 и снимите панель обивки  капота с автомобиля.
Отвинтите болты 2 (см. рис. 16–76) крепления механизма очистителя ветрового стекла.
Отсоедините электрический разъем от двигателя стеклоочистителя.
Снимите механизм стеклоочистителя с автомобиля.

Установка двигателя очистителя ветрового стекла
При установке нового двигателя стеклоочистителя установите его в исходное положение. Для этого подсоедините к двигателю стеклоочистителя электрический разъем, а провод «массы» – к аккумуляторной батареи. Кратковременно включите и выключите стеклоочистители. При этом двигатель стеклоочистителя установится в исходное положение. Снимите провод «массы» с аккумуляторной батареи и отсоедините от электродвигателя стеклоочистителя электрический разъем.
Установите механизм очистителя ветрового стекла на место и подсоедините к двигателю стеклоочистителя электрический разъем.
Закрепите механизм очистителя ветрового стекла болтами, затянув их моментом 6 Н·м.
Подсоедините шланг к соплам омывателя.
Установите на держатели панель обивки  капота и закрепите ее винтами и болтом.
Установите резиновое уплотнение.

Установка рычагов стеклоочистителя

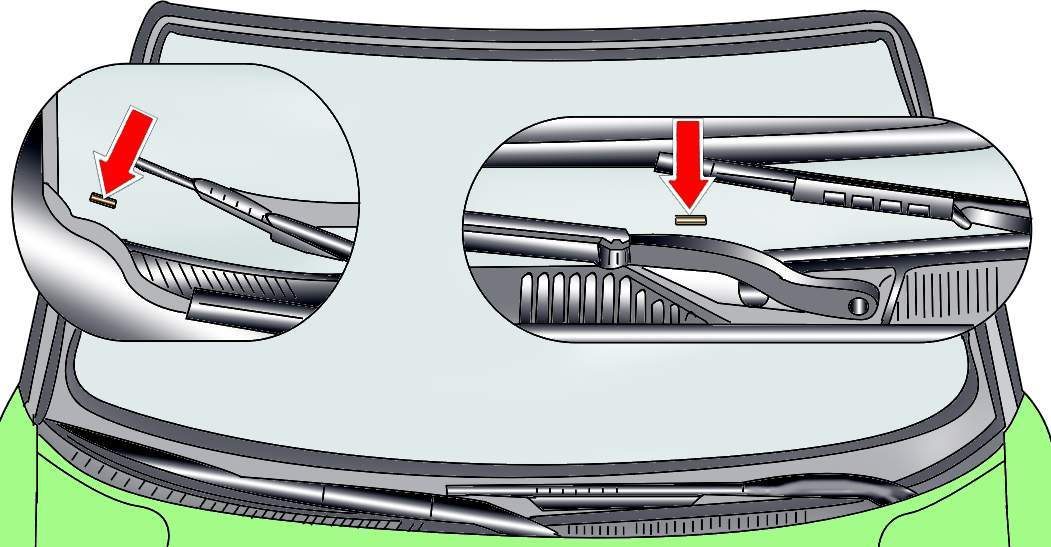

Исходное положение щеток очистителя ветрового стекла
Рис. 16–78. Исходное положение щеток очистителя ветрового стекла
Номинальные значения углов, град:
со стороны водителя                    6
со стороны пассажира                 6

Установите рычаг стеклоочистителя в такое положение, чтобы щетка очистителя ветрового стекла располагалась на метке ветрового стекла (рис. 16–78).
Закрепите рычаги стеклоочистителя гайками, затянув их моментом 16 Н·м.
Установите декоративные колпачки на гайки крепления рычагов стеклоочистителей.
Проверьте угол установки рычага стеклоочистителя и при необходимости отрегулируйте его.

Проверка угла наклона рычага стеклоочистителя

Предупреждение
Проверку угла наклона рычага стеклоочистителя необходимо проводить при плохой очистке стекла или шуме при работе щеток.

Включите и выключите стеклоочистители, при этом рычаги стеклоочистителя займут в исходное положение. Снимите щетки стеклоочистителя.

Проверка и регулировка угла наклона рычага стеклоочистителя
Рис. 16–79. Проверка и регулировка угла наклона рычага стеклоочистителя: 1 – гаечный ключ; 2 – рычаг стеклоочистителя;
3 – инструмент VW 3358



Рычаг 2 (рис. 16–79) стеклоочистителя   вставьте в инструмент HAZET 4851–1 или VW 3358 и закрепите болтом.
При необходимости регулировки, соблюдая осторожность, гаечным ключом 1 поворачивайте инструмент VW 3358 до тех пор, пока стрелка на шкале не установится на требуемом значении.
Снимите инструмент VW 3358, установите и зафиксируйте щетки стеклоочистителя.
