22.23. Кожухи рулевой колонки

Кожухи рулевой колонки

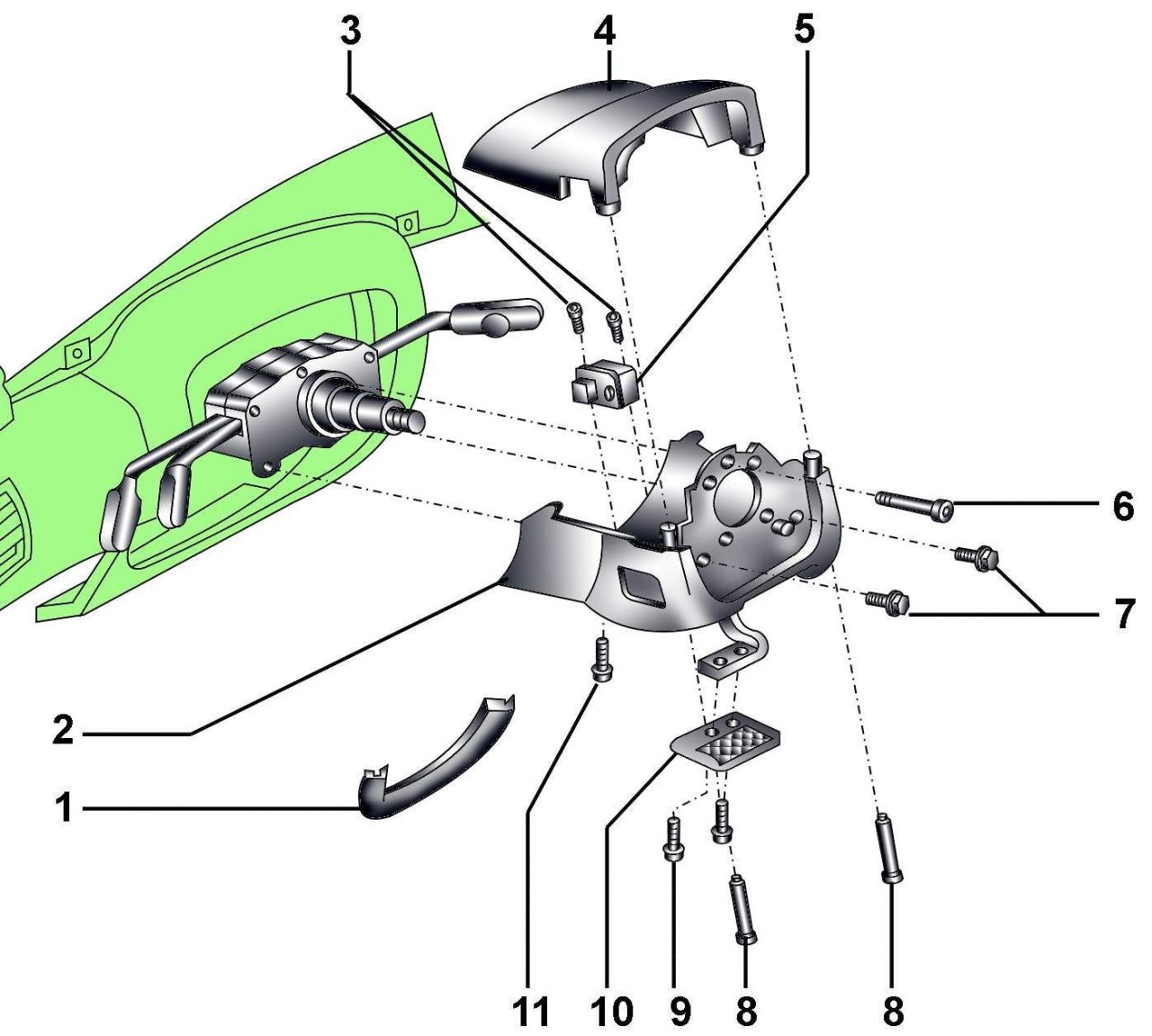

Рис. 16–45. Кожухи рулевой колонки: 1 – накладка нижнего кожуха; 2 – нижний кожух; 3 – винты, 0,6 Н·м; 4 – верхний кожух; 5 – выключатель регулировки положения рулевой колонки (для автомобилей с электрическим приводом регулировки положения рулевой колонки); 6 – винт, 0,6 Н·м; 7 – винты, 0,3 Н·м; 8 – болт, 0,6 Н·м; 9 – винт, 3 Н·м; 10 – ручка регулировки положения рулевой колонки; 11 – болт, 2,5 Н·м



Нижний и верхний кожухи рулевой колонки показаны на рис. 16–45.

Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Расположение винтов крепления верхнего кожуха (1) рулевой колонки

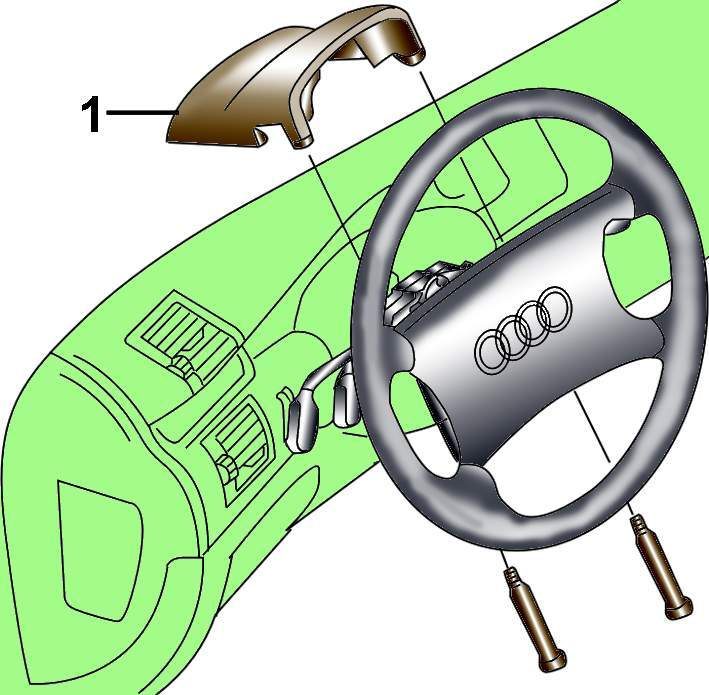

Рис. 16–46. Расположение винтов крепления верхнего кожуха (1) рулевой колонки



Отверните два винта крепления и снимите верхний кожух рулевой колонки (рис. 16–46).
Установите колеса автомобиля для движения прямо вперед.

Отвинчивание болта крепления подушки безопасности к рулевому колесу

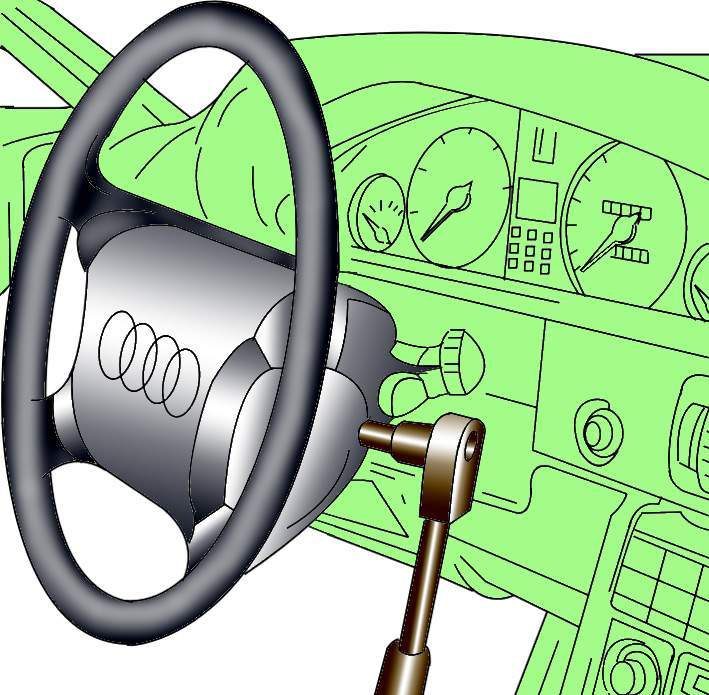

Рис. 14–2. Отвинчивание болта крепления подушки безопасности к рулевому колесу



Ключом отвинтите болты Torx крепления подушки безопасности, расположенные по бокам с задней стороны рулевого колеса (см. рис. 14–2).

Предупреждение
Электрический разъем спирали рулевого колеса не должен быть отсоединен при снятии рулевого колеса.

Наклоните назад подушку безопасности, отсоедините электрический разъем и снимите подушку.
Отсоедините электрический разъем от спирали рулевого колеса.
отвинтите гайку (или болт) и снимите рулевой колесо.
Потянув на себя, снимите накладку нижнего кожуха.

Расположение винтов крепления нижнего кожуха рулевой колонки

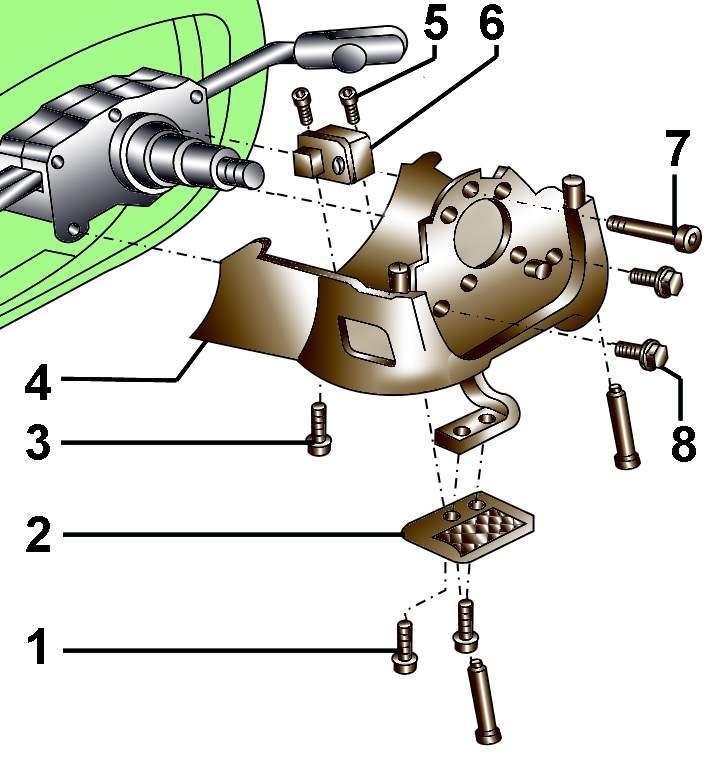

Рис. 16–47. Расположение винтов крепления нижнего кожуха рулевой колонки: 1, 3, 5, 7, 8 – винты; 2– ручка регулировки положения рулевой колонки; 4 – нижний кожух; 6 – выключатель регулировки положения рулевой колонки



На моделях с механической регулировкой положения рулевой колонки отверните винты 1 (рис. 16–47) и снимите ручку регулировки положения рулевой колонки .
Отверните винты 7 и 8 и снимите нижний кожух рулевой колонки.
На моделях с электрической регулировкой положения рулевой колонки отсоедините электрический разъем от выключателя регулировки положения рулевой колонки. Отвинтите болты крепления выключателя и снимите его.

Установка
Установка проводится в последовательности, обратной снятию.
