22.18. Замок передней двери

Замок передней двери

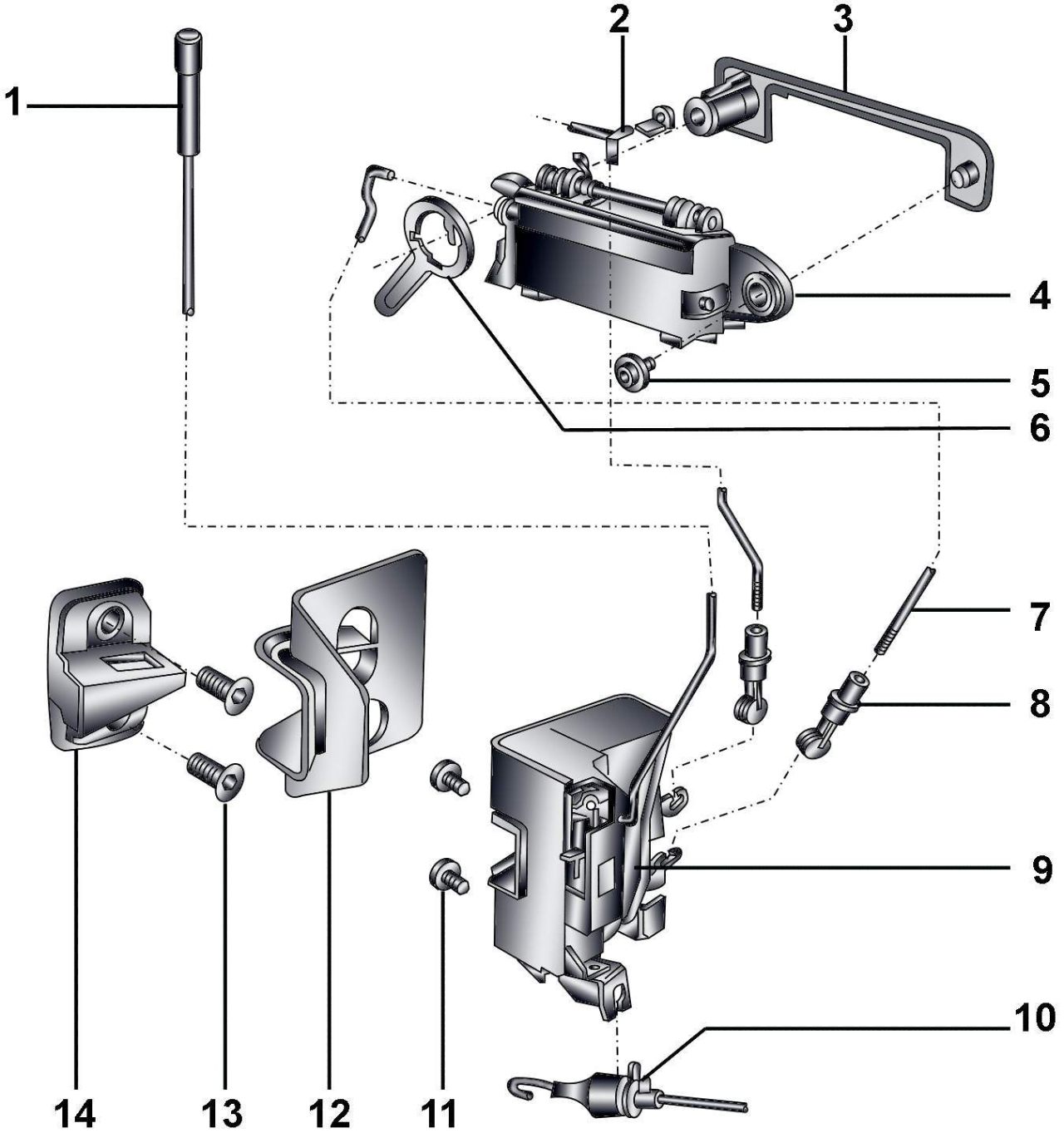

Рис. 16–31. Замок передней двери: 1 – кнопка блокировки; 2 – тяга цилиндра замка; 3 – внешний элемент замка; 4– ручка двери; 5 – болт, 5 Н·м; 6 – поворотный зажим; 7 – тяга замка; 8 – шарнирный зажим; 9 – замок двери; 10– трос внутренней ручки открытия двери; 11 – болт, 8 Н·м; 12 – опорная пластина замка; 13 – винт, 16 Н·м; 14 – ударная пластина



Замок передней двери показан на рис. 16–31.

Снятие
Снимите обивку двери.
Снимите кронштейн с двери.
Освободите соединитель и снимите кнопку блокировки замка.
Извлеките разрезные втулки и отсоедините тяги от цилиндра замка и внешней ручки открытия двери.
Поверните нижние шарниры тяг на 90° и снимите их с рычагов замка двери.
Отвинтите два болта крепления замка двери.

Крепление наконечника (1) тяги внутренней ручки открытия двери к рычагу (2) управления замком и направляющей тяги (3) к кронштейну замка (4)

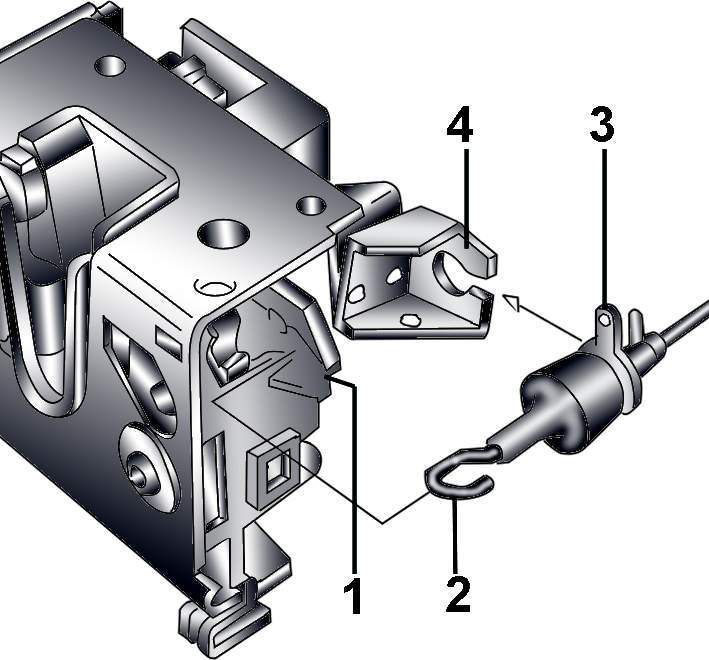

Рис. 16–32. Крепление наконечника (1) тяги внутренней ручки открытия двери к рычагу (2) управления замком и направляющей тяги (3) к кронштейну замка (4)



Отсоедините кольцевой наконечник 1 (рис. 16–32) тяги внутренней ручки открытия двери от рычага 2 управления замком и снимите направляющую тяги 3 с кронштейна замка 4, предварительно повернув ее на 90°.
Снимите замок с двери.
При необходимости отвинтите два болта и снимите ударную пластину замка двери.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

Крепление тяги блокировки замка двери

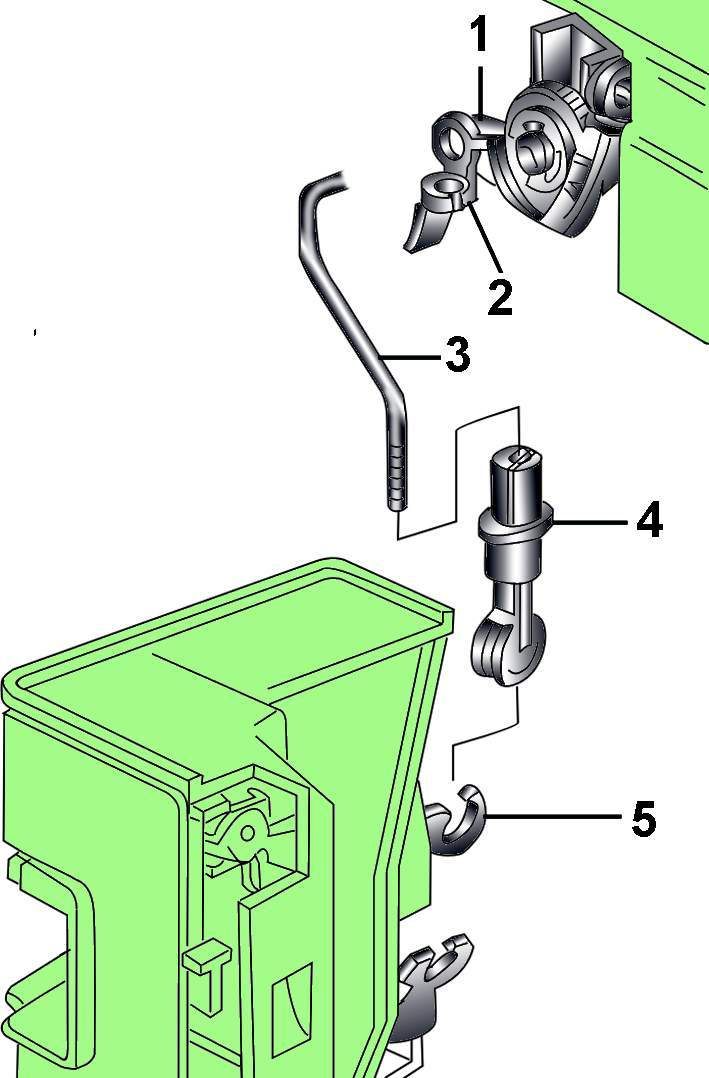

Рис. 16–33. Крепление тяги блокировки замка двери: 1 – рычаг цилиндра замка; 2 – разрезная втулка; 3 – тяга; 4 – шарнир тяги; 5 – рычаг замка


Установите тягу 3 (рис. 16–33) в рычаг 1 цилиндра замка  и закрепите тягу разрезной втулкой 2.
Навинтите на тягу 3 шарнир  4 тяги.
Установите нижние шарниры тяг на рычаги замка и поверните их на 90°.
Закрепите цилиндр замка стопорным кольцом.
Установите замок на место и закрепите его болтами.
