22.5. Передний бампер

Передний бампер

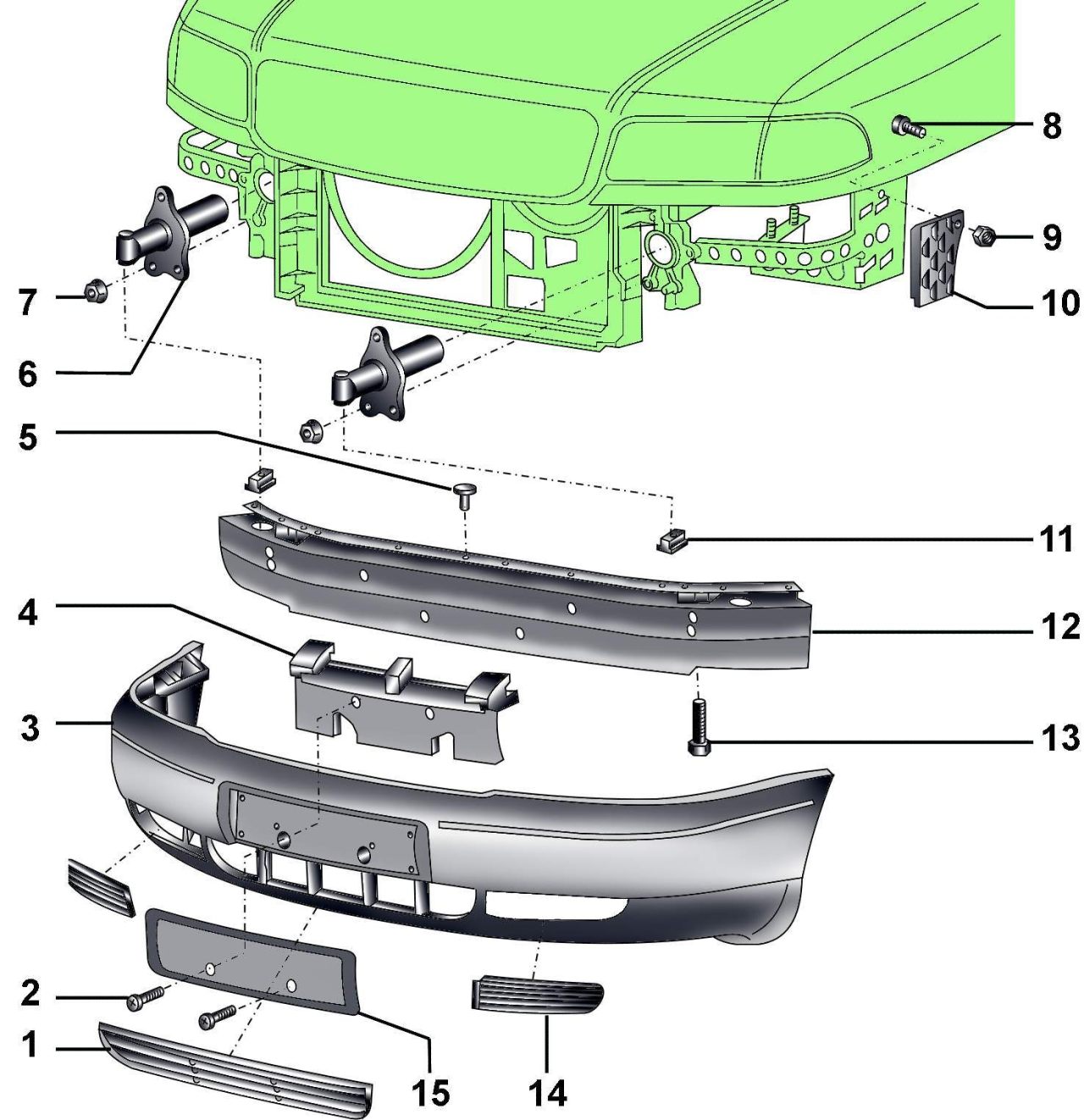

Рис. 16–1. Передний бампер: 1 – центральная вентиляционная решетка; 2 – винт, 1 Н·м; 3 – бампер; 4 – наполнитель; 5 – расширяющийся пистон; 6 – амортизатор удара; 7 – гайка  (до 1994 г.) или болт (с 1995 г.), 23 Н·м; 8 – болт, 12 Н·м; 9 – гайка; 10 – кронштейн; 11 – гайка; 12 – усилитель бампера; 13 – болт, 65 Н·м; 14 – вентиляционная решетка; 15 –держатель номерного знака


Передний бампер показан на рис. 16–1.

Снятие

Крепление переднего бампера (2) к амортизатору удара (3)
Рис. 16–2. Крепление переднего бампера (2) к амортизатору удара (3): 1 – болт



Отверните винты и снимите нижний брызговик моторного отсека (рис. 16–2)

Расположение винта крепления левой вентиляционной решетки
Рис. 3.2–1. Расположение винта крепления левой вентиляционной решетки



Отверните винты крепления левой и правой вентиляционных решеток бампера и снимите их (см. рис. 3.2–1).
С правой стороны отсоедините от бампера воздуховод генератора.
На автомобилях с омывателями фар с правой стороны отсоедините шланг омывателя от тройника.
Освободите три зажима и отвинтите две гайки крепления передней части облицовки ниши переднего колеса.
Снизу бампера отвинтите болты крепления бампера (см. рис. 16–2).
Потянув вперед, снимите бампер с боковых направляющих кронштейнов.

Элементы крепления переднего бампера к усилителю бампера

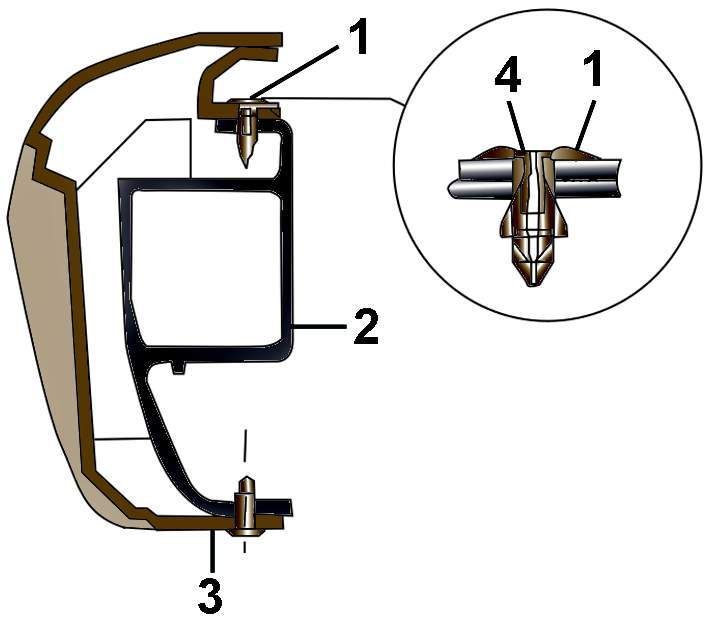

Рис. 16–3. Элементы крепления переднего бампера к усилителю бампера: 1 – зажим; 2 – усилитель бампера; 3 – бампер; 4 – расширяющийся пистон


Выдавите расширяющийся пистон 4 (рис. 16–3) верхнего крепления бампера из зажимов.
Отклоните верхнюю часть бампера от усилителя бампера и, перемещая вниз, снимите бампер с его усилителя.

Элементы крепления держателя номерного знака к переднему бамперу

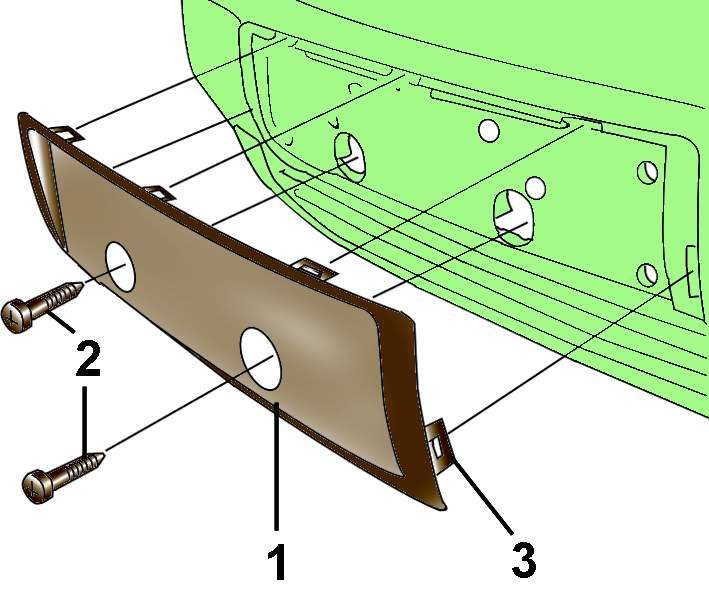

Рис. 16–4. Элементы крепления держателя номерного знака к переднему бамперу: 1 – держатель номерного знака; 2 – винты; 3 – фиксатор


Выверните винты крепления 2 держателя номерного знака 1 к бамперу, нажмите на боковые фиксаторы держателя номерного знака и снимите его с бампера (рис. 16–4).

Установка
Установка проводится в последовательности, обратной снятию.
