22.26. Внутреннее зеркало заднего вида, закрепленное на крыше

Снятие

Внутреннее зеркало заднего вида, закрепленное на крыше

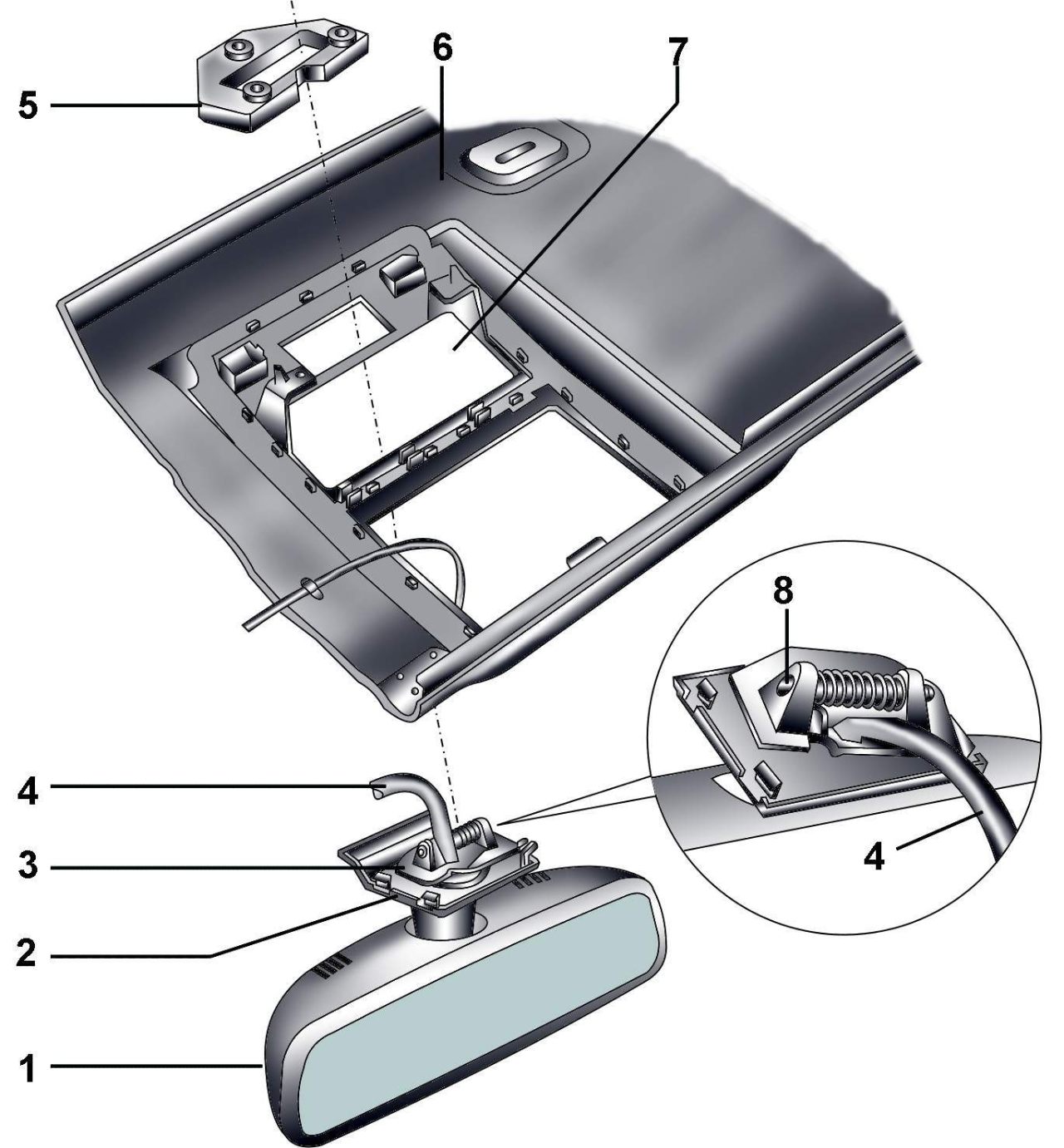

Рис. 16–60.  Внутреннее зеркало заднего вида, закрепленное на крыше: 1– зеркало; 2 – отделка основания зеркала; 3 – основание зеркала; 4 – провод; 5 – установочная пластина; 6 – фасонная обивка; 7– отделка фасонной обшивки; 8 – блокирующий штифт


Отсоедините переднюю часть обивки  фасонной обшивки 7 (рис. 16–60).
Отсоедините электрический разъем провода, идущего к зеркалу.
Используя лезвие отвертки, отожмите фиксаторы и отделите с левой стороны основание 3 зеркала от установочной пластины 5.
Снимите зеркало.

Установка
Перед установкой зеркала проверьте правильность расположения блокирующего штифта 8.
Установите правую сторону основания 3 зеркала на установочной пластине 5.
Нажимайте на левую сторону основания до фиксации его блокирующим штифтом.
Подсоедините электрический разъем и установите отделку фасонной обшивки.
