22.16. Стекло передней двери

Стекло передней двери

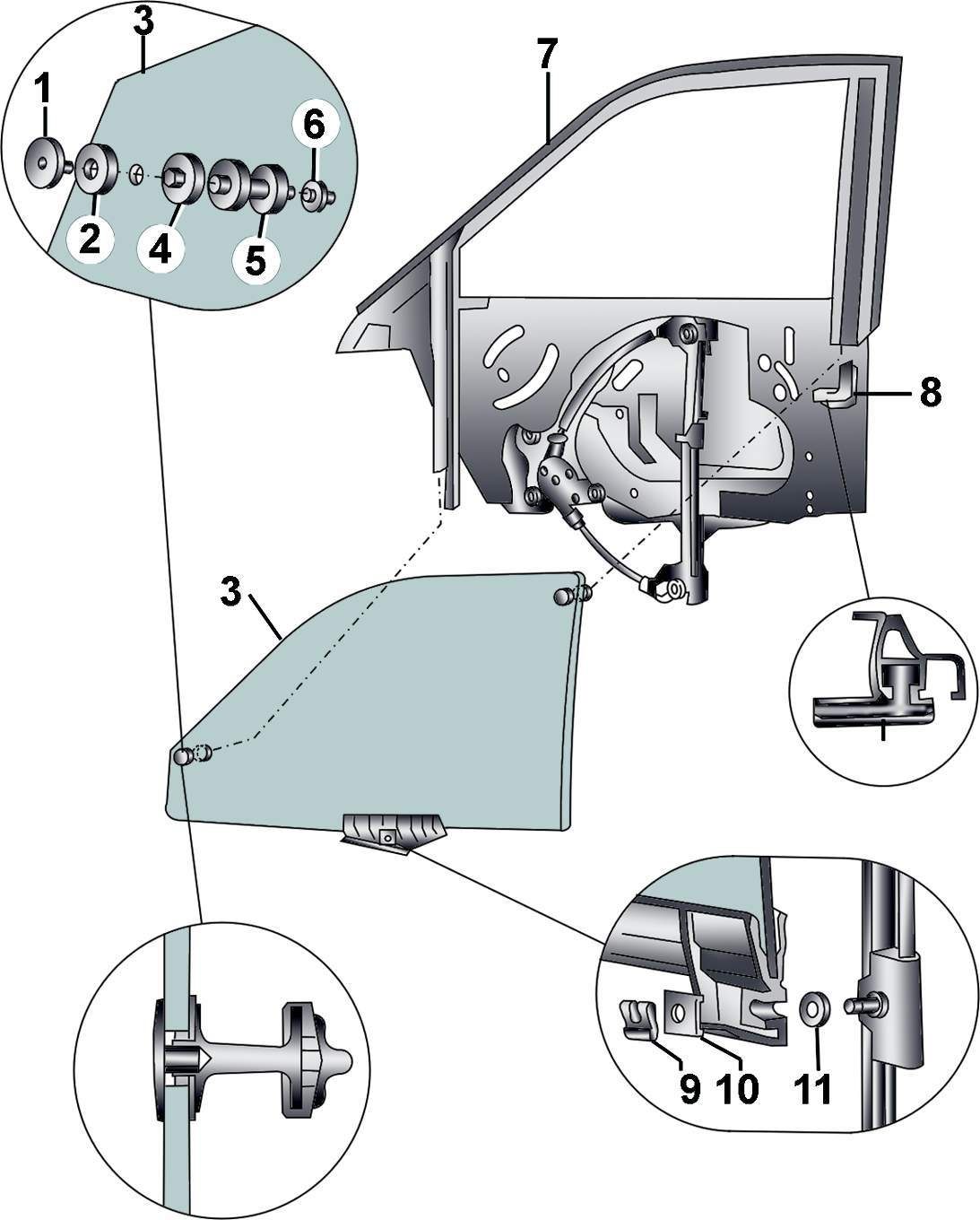

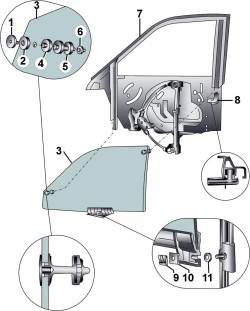

Рис. 16–26. Стекло передней двери: 1 – болт, 2 Н·м; 2 – шайба; 3 – переднее боковое стекло; 4 – втулка; 5 – направляющий штифт; 6 – крышка обивки; 7 – кронштейн двери; 8 – ограничитель; 9 – пружинная скоба; 10 – шайба; 11 – демпфер


На рис. 16–26 показано крепление стекла передней двери.

Снятие
Снимите обивку двери.
Снимите кронштейн с двери.

Элементы нижнего крепления стекла передней двери

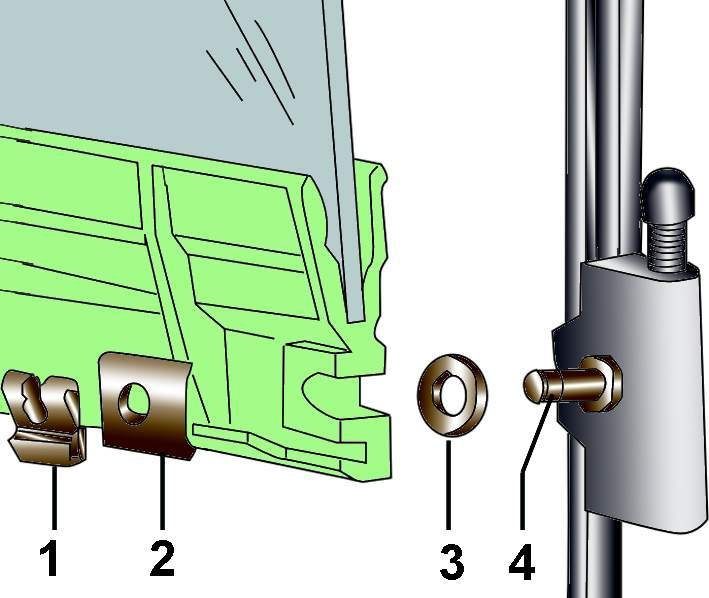

Рис. 16–27. Элементы нижнего крепления стекла передней двери: 1 – пружинная скоба; 2 – шайба; 3 – демпфер; 4 – направляющий штифт



Маленькой отверткой выньте пружинную скобу 1 (рис. 16–27) из паза направляющего штифта 4 и снимите шайбу 2.
Немного переместите стекло от направляющего штифта и опустите штифт по направляющим.
Снимите с направляющего штифта демпфер 3.

Элементы крепления направляющего штифта

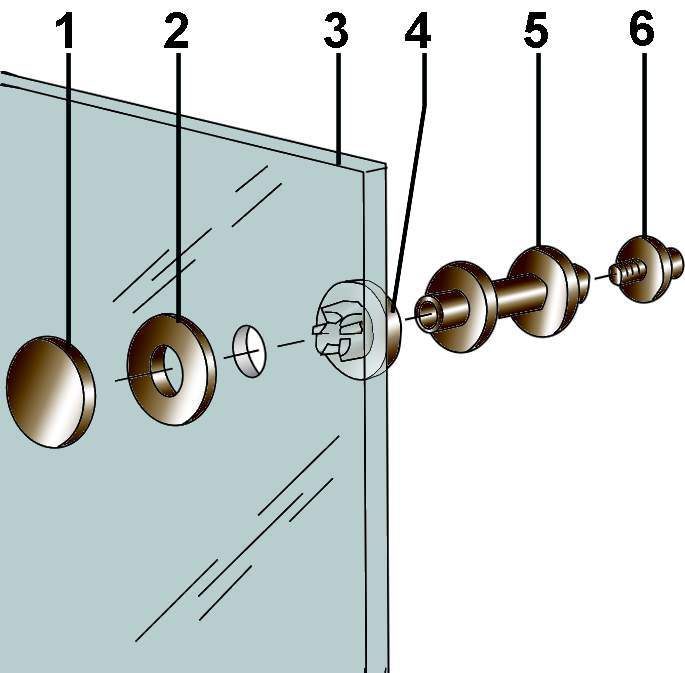

Рис. 16–28. Элементы крепления направляющего штифта: 1 – болт, 2 Н·м; 2 – шайба;
3 – переднее боковое стекло; 4 – втулка; 5 – направляющий штифт; 6 – крышка обивки


Снимите направляющие штифты переднего и заднего креплений стекла. Сверлом диаметром 5 мм высверлите центральную часть болта 1 (рис. 16–28) и снимите элементы крепления направляющего штифта.
Приподнимая заднюю часть стекла и одновременно поворачивая его, извлеките стекло наружу из оконного проема двери.

Установка
В последовательности, обратной снятию, установите стекло в дверь и закрепите его на направляющих штифтах.
Нанесите контровочный состав                     D 185400 A2 на резьбу новых болтов  крепления передней и задней направляющих стекла. Установите с внутренней стороны стекла направляющий штифт и втулку, закрепите их с наружной стороны болтом с шайбой, затянув болт моментом 2 Н·м. Установите на направляющие штифты крышки обивки  (см. рис. 16–28).
При установке нижнего крепления стекла совместите паз стекла с направляющим штифтом и закрепите его пружинной скобой с шайбой и демпфером (см. рис. 16–28).

Расположение верхнего упора (1) на салазке направляющего штифта для регулировки стекла в поднятом состоянии

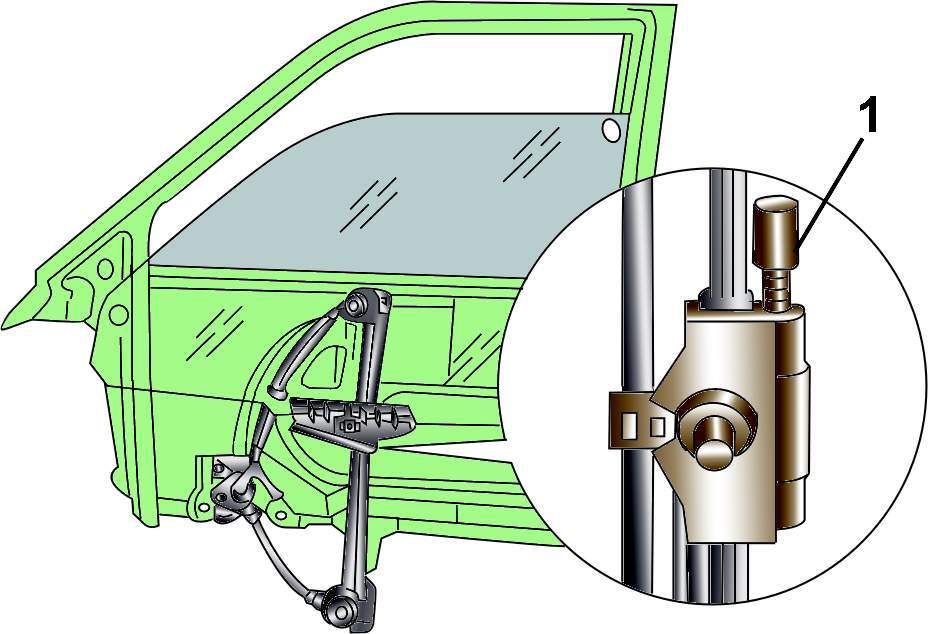

Рис. 16–29. Расположение верхнего упора (1) на салазке направляющего штифта для регулировки стекла в поднятом состоянии


Отрегулируйте положение поднятого стекла вращением верхнего упора на салазке направляющего штифта (рис. 16–29).
Отрегулируйте положение верхнего края стекла по отношению к внутреннему выступу уплотнения стекла. Регулировка стекла проводится на закрытой двери.
Отрегулируйте стекло так, чтобы верхняя его часть равномерно прилегала к уплотнению и вдавливала кромку уплотнения на 1 мм. Если стекло будет сильно вдавливаться в уплотнение, то дверь будет закрываться с большим усилием.
