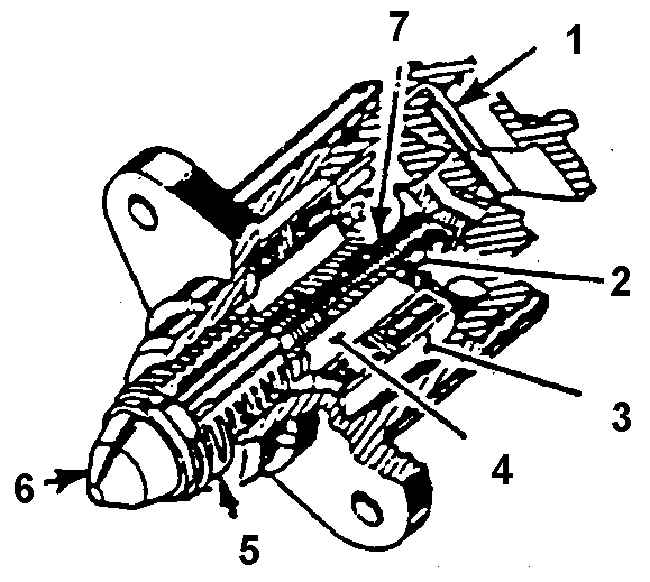

6.4.5.1. Клапан холостого ходаКлапан холостого хода

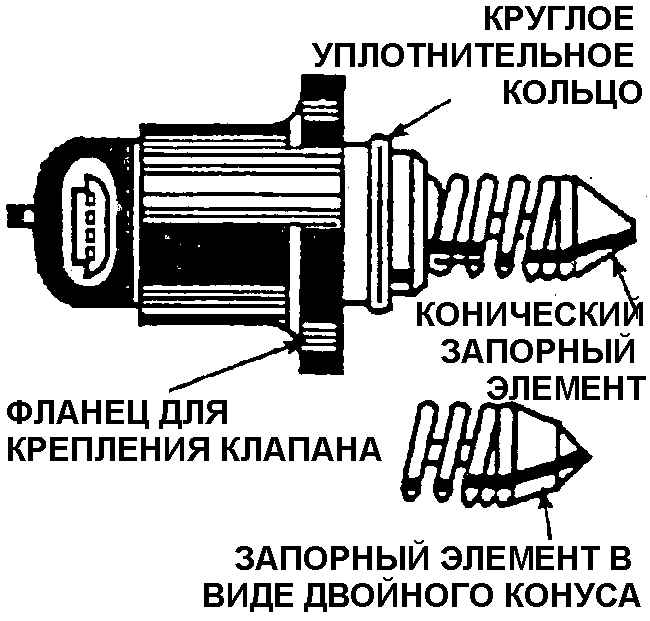

Запорный элемент КХХ
ЭБУ регулирует работу двигателя на холостом ходу с помощью клапана холостого хода (КХХ), установленного в корпусе дроссельной заслонки. КХХ регулирует частоту вращения коленчатого вала за счет дозирования расхода воздуха через обходной канал параллелью дроссельной заслонке. Шаговый двигатель КХХ управляется импульсами ЭБУ. На каждый управляющий импульс ротор двигателя поворачивается на определенный угол, смещая с помощью винтового механизма запорный элемент клапана относительно седла. Изменение проходного сечения клапана между запорным элементом и седлом обеспечивает регулирование расхода воздуха по обходному каналу. С помощью КХХ ЭБУ поддерживает заданные обороты холостого хода, значения которых хранятся в памяти ЭБУ в виде функции от температуры охлаждающей жидкости, сигнала выключателя "Стоянка / нейтраль", скорости автомобиля, напряжения аккумуляторной батареи и давления в контуре системы кондиционирования воздуха. ЭБУ определяет положение запорного элемента КХХ, исходя из требуемой частоты холостого хода прогретого двигателя для различных условий его работы (например, когда селектор автоматической коробки передач находится в положении "Стоянка" или "Движение", кондиционер включен или выключен и т. д.). Значения частоты холосто го хода двигателя хранятся в ПЗУ, где информация сохраняется и после выключения зажигания. Эти данные являются отправной точкой для ЭБУ при расчете текущего положения КХХ. Подобный алгоритм ЭБУ исключает зависимость частоты холостого хода от различного рода случайных и систематичес ких факторов, например, от степени износа двигателя или случайных отклонений дроссельной заслонки от номинального положения при отпущенной педали акселератора. ЭБУ обеспечивает автоматическое поддержание частоты холостого хода на требуемом уровне. С другой стороны, при отключении питания ЭБУ нормальная работа двигателя на холостом ходу может нарушиться. Вследствие этого при пуске двигателя может понадобиться частично нажать на педаль акселератора, пока ЭБУ не начнет контролировать холостой ход двигателя автоматически. Частота холостого хода двигателя зависит от расхода воздуха, поступающего во впускной коллектор. Этот суммарный расход складывается из расхода воздуха через КХХ, расхода через прикрытую дроссельную заслонку и небольшого расхода воздуха через вакуумные шланги, соединяющие впускной трубопровод с различными вакуумными устройствами. Начальное положение дроссельной заслонки при отпущенной педали акселератора отрегулировано и зафиксировано ограничительным винтом на заводе-изготовителе. Это положение заслонки обеспечивает достаточный расход воздуха во впускном трубопроводе для установки запорного элемента КХХ в требуемое дискретное положение при автоматической регулировке частоты. Следует отметить, что применительно к данному двигателю, начальное положение дроссельной заслонки нельзя рассматривать как положение соответствующее минимальной частоте холостого хода. Головка ограничительного винта холостого хода закрыта колпачком. Предупреждение
ЭБУ производит обновление калибровки положения запорного элемента КХХ после каждого включения зажигания и достижения скорости автомобиля более 48 км/ч при умеренном ускорении. Процедура калибровки включает в себя полное втягивание запорного элемента, затем его выпуск до полного закрытия клапана с последующим частичным отводом от седла клапана в заданное положение. При закрытии клапана ЭБУ фиксирует начальной "нулевое" положение запорного элемента, от которого устанавливается отсчет дискретных шагов. Если после описанной процедуры-калибровки ЭБУ в состоянии поддерживать номинальную частоту холостого хода в определенном диапазоне дискретных положений запорного элемента КХХ, полученная калибровка сохраняется вплоть до последующих выключения и включения зажигания, пуска двигателя и разгона автомобиля до скорости выше 48 км/ч. В противном случае ЭБУ будет повторять процедуру калибровки положения КХХ до тех пор, пока номинальная частота холостого хода двигателя не будет поддерживаться в заданном диапазоне дискретных положений запорного элемента КХХ.
|
Запрещено снимать защитный
колпачок ограничительного винта и производить регулировку. Неправильная регулировка
может привести к повреждению КХХ или корпуса дроссельной заслонки. Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
