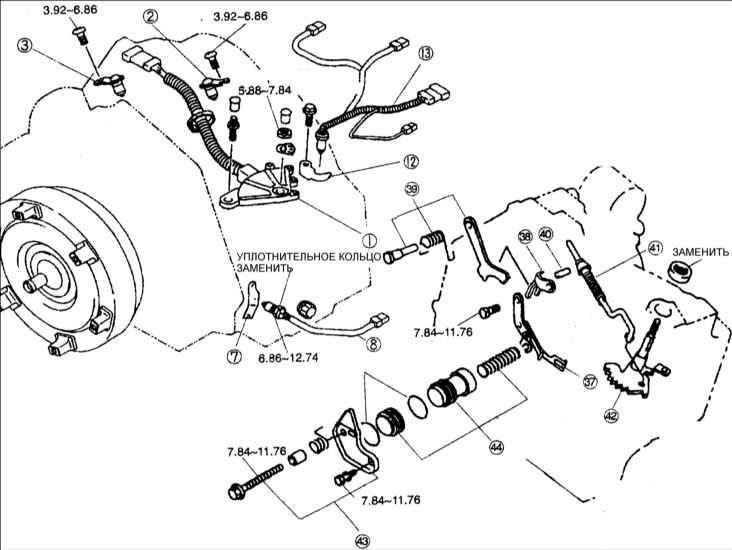

11.26. Разборка и сборка коробки передачПоследовательность разборки автоматической коробки передач
1 – датчик положения;
2 – датчик скорости;
3 – датчик скорости;
7 – предохранитель датчика ATF;
8 – датчик ATF;
11 – корпус клапана;
12 – планка провода клапана;
13 – провод клапана;
|
37 – упорная пружина;
38 – дисковый кулачок;
39 – парковочные стопорные ось и шарик;
40 – парковочный стопорный штифт;
41 – парковочный стопорный шток;
42 – упорный рычаг ручного клапана;
43 – диск понижающей передачи;
44 – аккумулятор понижающей передачи. |

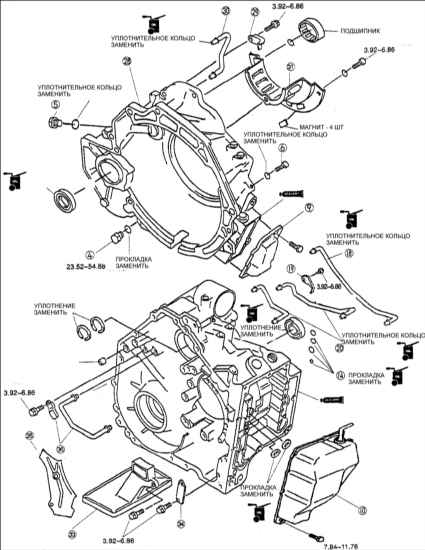

Последовательность разборки автоматической коробки передач
4 – сливная пробка;
5 – пробка;
6 – пробка;
9 – крышка коробки передач;
10 – боковой кожух коробки передач;
18 – трубка (С–3);
19 – зажим трубки;
20 – трубка (линии давления и масла);
|
28 – картер коробки передач;
29 – зажим трубки;
30 – трубка;
31 – маслосборная обойма;
33 – масляный фильтр;
34 – пластина корпуса коробки передач;
35 – маслосборная обойма;
36 – зажим для трубки и трубка (линия давления). |

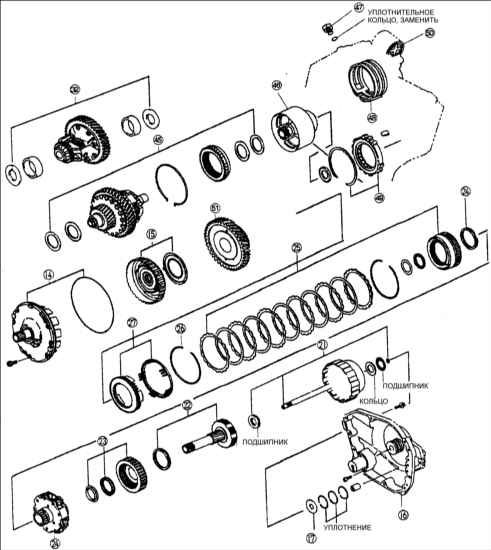

Последовательность разборки автоматической коробки передач
14 – масляный насос;
15 – тормозная втулка и одноходовая муфта;
16 – задняя шестерня;
17 – кольцо упорного подшипника;
21 – муфта переднего хода и муфта прямого сцепления;
22 – планетарная солнечная шестерня с подшипником;
23 – планетарная кольцевая шестерня с подшипником;
24 – водило планетарной передачи с подшипником;
25 – передняя кольцевая шестерня и одноходовая муфта, диск тормоза заднего
хода, прокладки; |
26 – пружинное упорное кольцо;
27 – поршень диска 1–й передачи и заднего хода;
32 – коробка дифференциала;
45 – планетарная шестерня понижающей передачи;
46 – муфта понижающей передачи с подшипником;
47 – анкерный болт;
48 – лента муфты понижающей передачи;
49 – пружинное упорное кольцо и одноходовая муфта;
50 – поршень понижающей передачи;
51 – приводная шестерня счетчика. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед снятием коробки передач слейте трансмиссионную
жидкость ATF. |
| 2. Разборку автоматической коробки передач
проводите в месте, защищенном от пыли, для исключения загрязнения
деталей коробки передач. |
| 3. Перед разборкой очистите наружную поверхность
коробки передач очистителем или растворителем. |
| 4. При разборке проверяйте состояние деталей
коробки передач на отсутствие износа и повреждений. |
| 5. Для разделения частей картера используйте
только пластиковые молотки. |
| 6. Не используйте ветошь при разборке коробки
передач: волокна ветоши могут забить каналы для жидкости. |
| 7. Некоторые детали похожи друг на друга, поэтому
при разборке расположите их таким образом, чтобы не перепутать. |
| 8. Очистите снятые детали растворителем и высушите
сжатым воздухом. Очистите все каналы и отверстия сжатым воздухом и
проверьте, что в них нет никаких преград. |
| 9. Разборку коробки передач проводите в последовательности,
показанной на рисунке, а сборку - в последовательности, обратной разборке. |
| |
|
|
