11.27. Примечание по разборке

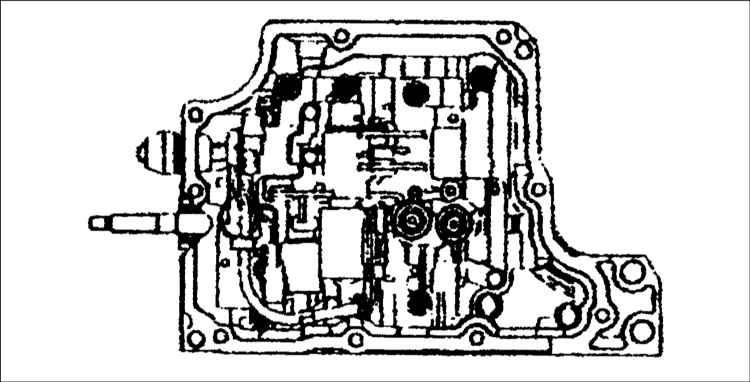

Корпус ручного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

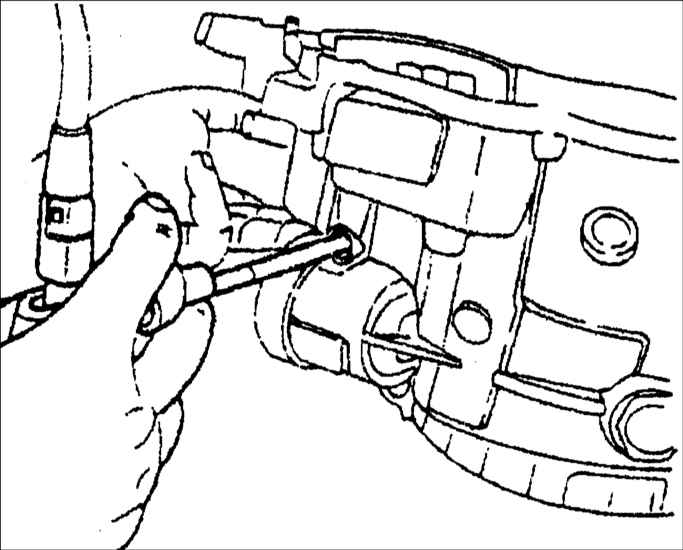

1. Отверните болты.
2. При извлечении корпуса ручного клапана отсоедините шток ручного клапана от рычага и снимите корпус.

Примечание по сборке

Тормозной поршень понижающей передачи


ПОРЯДОК ВЫПОЛНЕНИЯ

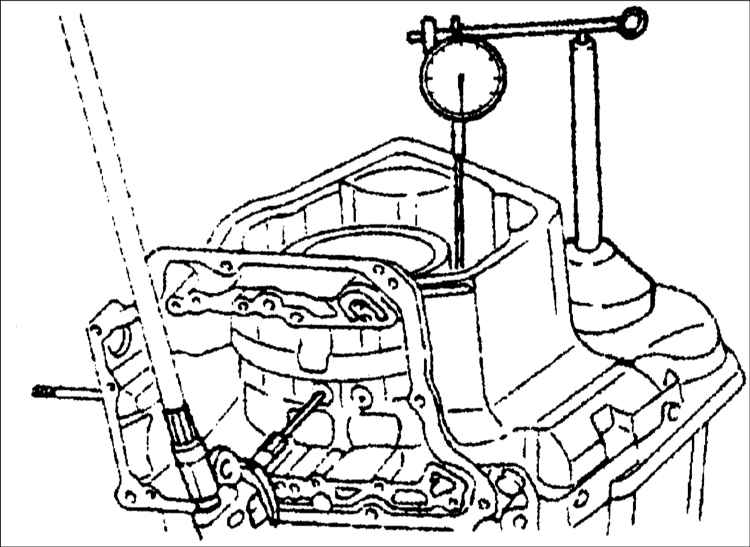

1. После установки понижающей передачи при помощи компрессора продуйте каналы для масла сжатым воздухом под давлением 39,2 кПа и одновременно проверьте ход поршня.

Номинальное значение хода поршня: 5,48–7,02 мм

2. При получении других значений подберите новый шток поршня.

Тормоз 1–й передачи и заднего хода


ПОРЯДОК ВЫПОЛНЕНИЯ
1. При помощи компрессора продуйте каналы для масла сжатым воздухом под давлением 392,4 кПа и одновременно проверьте ход поршня.

Номинальное значение хода поршня: 1,750–2,550 мм

2. При получении других значений подберите новый шток поршня.

Осевой зазор входного вала


ПОРЯДОК ВЫПОЛНЕНИЯ

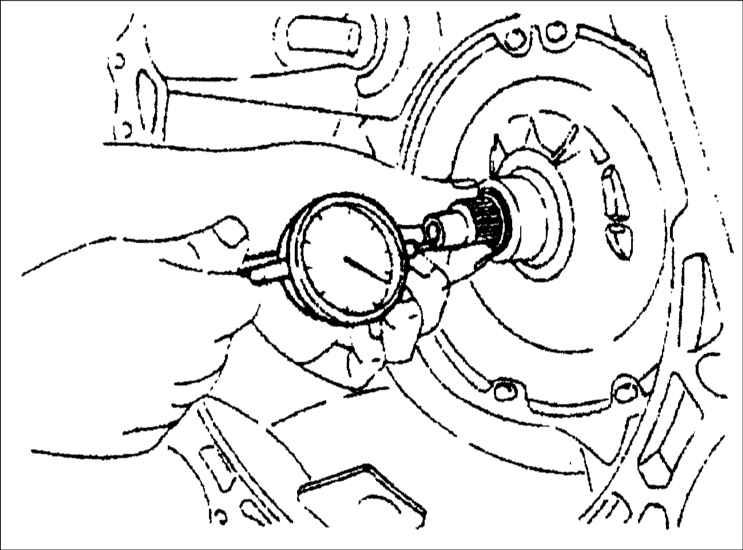

Индикатором часового типа измерьте осевой люфт входного вала.

Осевой люфт входного вала: 0,372–0,900 мм

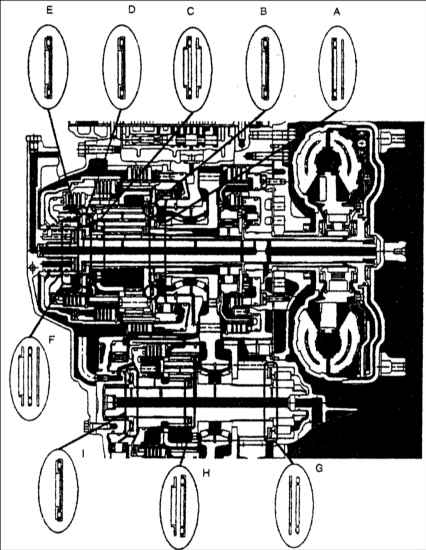

Места расположения подшипников


Наименование
А
В
C
D
E
F
G
H
I
Кольцо
(С передней стороны)
Наружный диаметр
58,0
54,0
41,0
Внутренний диаметр
43.8
39,0
13,5
Подшипник Наружный диаметр
61.7
88,7
57,0
67,0
42,0
41,7
71,0
41.8
57,3
Внутренний диаметр
46.0
72,4
39,0
50,0
22,1
23,0
49,0
28,6
57,3
Кольцо
(С задней стороны)
Наружный диаметр
41,0
71,0
42,1
Внутренний диаметр
15,3
49,1
29,1
