2.4.2. Система питания с карбюратором Solex 4A1

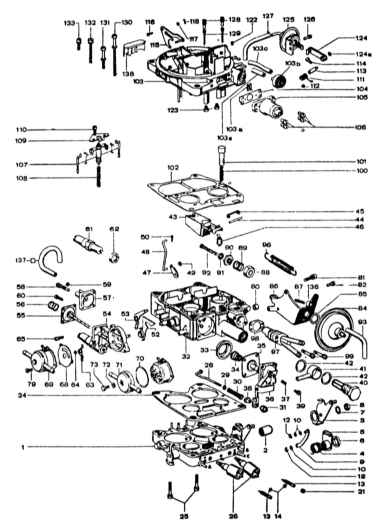

Основные детали карбюратора Solex 4A1

13 — регулировочные винты качества (состава) смеси
26 — электромагнитные запорные клапаны
28 — тяга привода ускорительного насоса
31 — регулировочная гайка начала подачи топлива ускорительным насосом
33 — пластмассовая чашка ускорительного насоса
36 — крышка ускорительного насоса
37 — регулировочный винт подачи топлива ускорительным насосом
40 — топливный фильтр
43 — поплавок
46 — игольчатый клапан
48 — тяга привода воздушных заслонок
54 — корпус термостатического пневмопривода воздушной заслонки и биметаллической пружины автоматического пускового устройства
55 — диафрагма пневмопривода воздушной заслонки
61 — термостатический сервопривод

69 — крышка корпуса биметаллической пружины
84 — пневмопривод дроссельной заслонки 1-й камеры
87 — регулировочный винт количества смеси холостого хода
90 — гайка регулировки длины пружины пневмопривода дроссельной заслонки 1-й камеры
92 — регулировочный винт пневмопривода дроссельной заслонки 1-й камеры
96 — оттяжная пружина тяги управления дроссельными заслонками
97 — актюатор дополнительного пускового устройства
101 — корректор качественного состава смеси дополнительного пускового устройства
122 — воздушный жиклер дополнительного пускового устройства
123 — главные топливные жиклеры
125 — вакуумный амортизатор воздушных заслонок
128 — воздушные жиклеры холостого хода
129 — топливные жиклеры холостого хода


Регулировка холостого хода двигателя

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура 60°С) с отрегулированными зазорами в механизме газораспределения и с правильно установленным моментом зажигания.

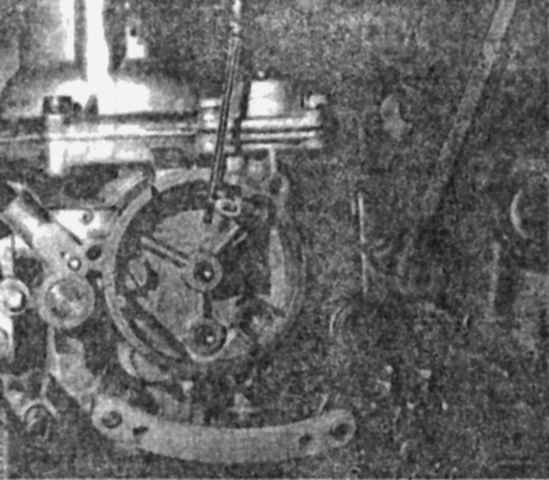

Регулировка ускоренного холостого хода

Нажмите на рычаг на прогретом двигателе и отрегулируйте ускоренный холостой ход винтом количества смеси.

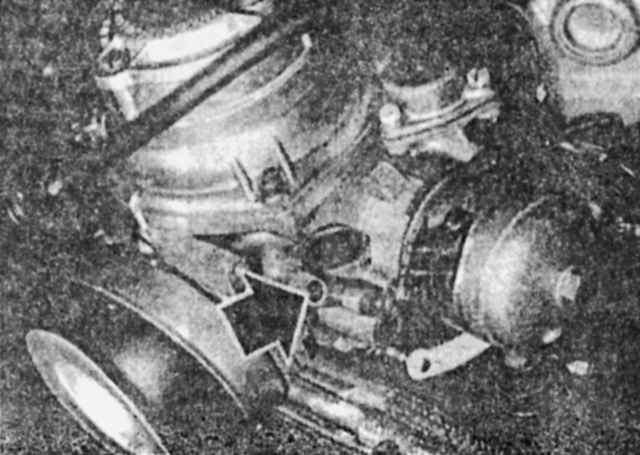

Регулировка качества (состава) смеси ускоренного холостого хода

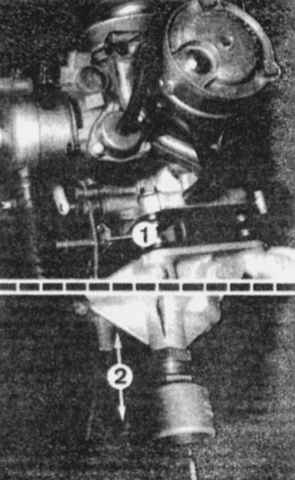

Регулировка холостого хода и содержания окиси углерода в отработавших газах

1 — винт количества смеси
2 — винт регулировки высоты (качества смеси) жиклера

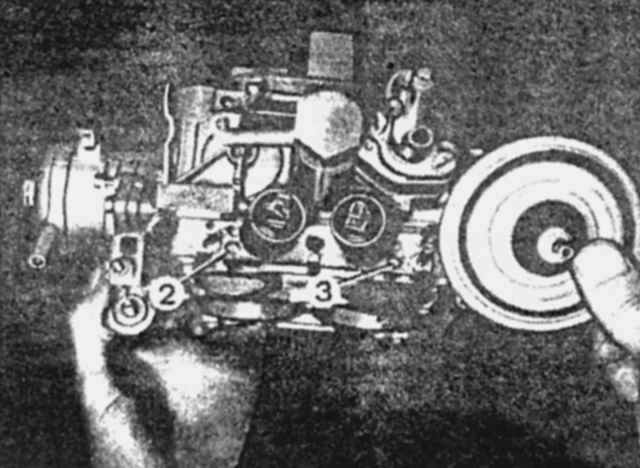

Винты регулировки холостого хода

2, 3 — регулировочные винты качества (состава) смеси


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите воздушный фильтр.
  2. Установите имитатор 13 0 000 воздушного фильтра, присоединив его шланг к воздушному фильтру и головке цилиндров.
  3. Регулировочным винтом 1 количества смеси (см. фото) установите надлежащую частоту вращения коленчатого вала двигателя на холостом ходу.
  4. Выверните из выпускных коллекторов резьбовые пробки и вверните вместо них датчики 13 0 020.
  5. Присоедините газоанализатор и регулировочными винтами 2 (для заднего выпускного коллектора) и 3 (для переднего выпускного коллектора) качества (состава) смеси добейтесь заданного содержания окиси углерода (СО) в отработавших газах.
  6. По окончании регулировки установите в отверстие для регулировочных винтов качества смеси 2 и 3 новые пластмассовые заглушки голубого цвета.
