2.8.6. Разборка двигателя

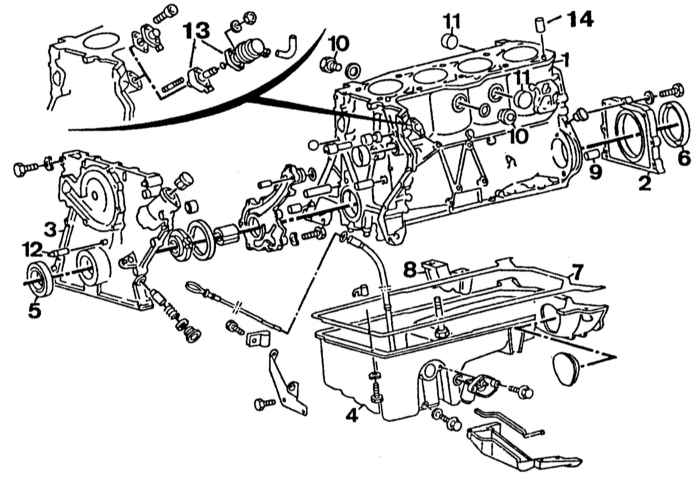

Детали блока цилиндров двигателя М 102
|
|
- Снимите силовой агрегат.
- Отсоедините коробку передач от двигателя.
- Установите двигатель на подставку.
- Снимите с двигателя генератор, стартер, впускной и выпускной
коллекторы, насос гидроусилителя рулевого управления.
- Снимите головку цилиндров.
- Выньте масляный щуп.
- Заблокируйте маховик фиксатором и отверните болты крепления
шкива коленчатого вала.
- Снимите масляный картер двигателя.
- Снимите водяной насос.
- Отверните болт крепления ступицы шкива коленчатого вала.
- Снимите со ступицы шкив и извлеките ступицу.
- Снимите крышку привода распределительного вала.
|
|
На двигателях М 102
|
|
- Снимите крышку масляного насоса и выньте шестерни.
- Снимите датчик-распределитель зажигания.
- Отверните стопорный болт упорного полукольца промежуточного
вала.
- Снимите упорное полукольцо и выньте промежуточный вал.
- Выньте из маховика фиксатор.
- Отверните болты крепления маховика и снимите маховик
с коленчатого вала.
- Переверните двигатель и снимите крышки шатунов. Убедитесь
в наличии меток (номера цилиндров) со стороны впускного
коллектора на крышках шатунов.
- Выньте через цилиндры поршни с шатунами и положите крышки
шатунов в соответствии с нумерацией цилиндров.
- Извлеките поршневой палец, сняв стопорное кольцо.
- Нанесите метки на поршень, шатун и поршневой палец.
- Снимите проставку привода масляного насоса.
- Снимите звездочку коленчатого вала.
- Снимите крышки коренных подшипников коленчатого вала.
- Выньте из гнезд подшипников коленчатый вал, снимите вкладыши.
- Проверьте при необходимости состояние масляного насоса.
- Очистите и проверьте состояние всех деталей.
|
|
|
|
