2.8.7. Смазочная система

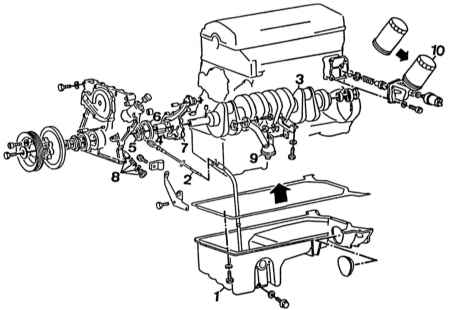

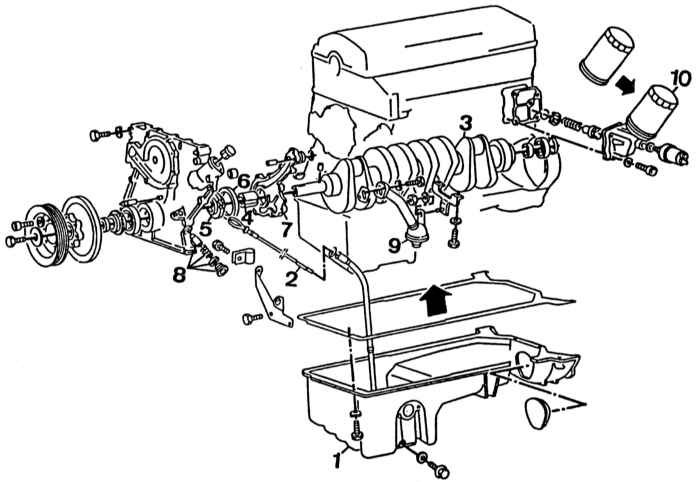

Система смазки двигателя М 102

1 — масляный картер
2 — масляный щуп
3 — коленчатый вал
4 — муфта привода масляного насоса
5 — внутренняя шестерня масляного насоса

6 — внешняя шестерня масляного насоса
7 — корпус масляного насоса
8 — редукционный клапан
9 — маслоприемник
10 — масляный фильтр
