10.18. Проверка, снятие и установка тормозных дисков

Проверка

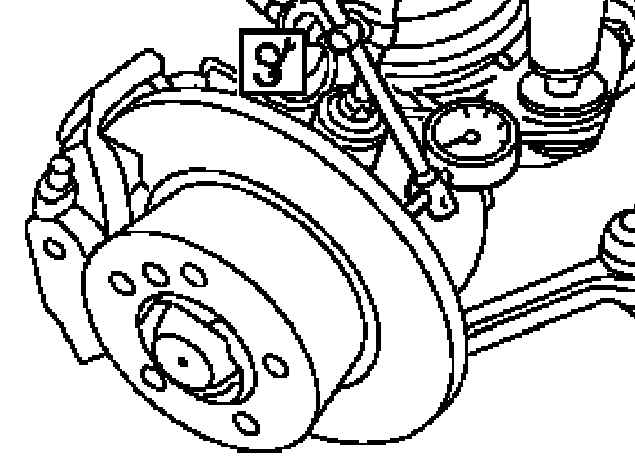

Измерение величины бокового биения тормозного диска (на примере тормозного механизма переднего колеса)

ПОРЯДОК ВЫПОЛНЕНИЯ

Оцените величину люфта колесного подшипника, в случае необходимости произведите соответствующую корректировку (см. Главу Трансмиссионная линия).
Снимите колеса и визуально оцените состояние тормозных дисков. При выявлении глубоких борозд диски следует проточить в пределах допустимых значений, либо заменить (см. ниже).

Диски подлежат замене также в случае, если толщина какого-либо из них выходит за нижнюю границу допустимого диапазона (см. Спецификации).

Закрепите на ступичной сборке циферблатный измеритель DTI, прижав его плунжер к боковой поверхности диска.
Обнулите измеритель и, вращая диск определите величину его бокового биения.
Сравните результат измерения с требованиями Спецификаций, в случае необходимости замените диски (см. ниже).

Снятие и установка

Тормозные диски должны меняться комплектом одновременно для обоих колес одной оси!

Диски передних тормозных механизмов

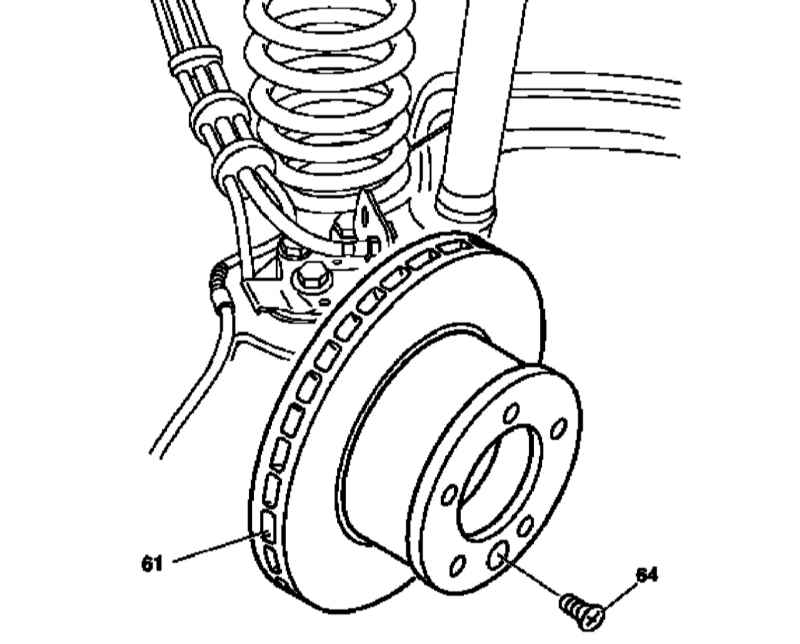

Детали установки диска тормозного механизма переднего колеса


61 — Тормозной диск	64 — Крепежный болт

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите тормозные колодки (см. Раздел Проверка состояния и замена тормозных колодок).
Снимите суппорт (см. Раздел Снятие и установка суппортов тормозных механизмов).
Выверните стопорный болт (64) и снимите тормозной диск (61), - болт подлежит замене в обязательном порядке.
Установка производится в обратном порядке, - посадочную поверхность диска перед установкой смажьте долговечной смазкой типа МВ № 000 989 63 51.
В заключение проверьте уровень тормозной жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Текущий уход и обслуживание).

Диски передних тормозных механизмов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите суппорт (см. Раздел Снятие и установка суппортов тормозных механизмов).
Снимите тормозные колодки (см. Раздел Проверка состояния и замена тормозных колодок).
Снимите анкерную скобу (6), - приготовьте сменные самоконтрящиеся болты.
Отведите назад башмаки стояночного тормоза.
Выверните стопорный болт и снимите тормозной диск.
Установка производится в обратном порядке.
В заключение проверьте уровень тормозной жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Текущий уход и обслуживание).
