10.2. Проверка тормозной системы на утечки

Проверка производится при помощи специального тестера (051), подключаемого к вентилю прокачки тормозного суппорта.

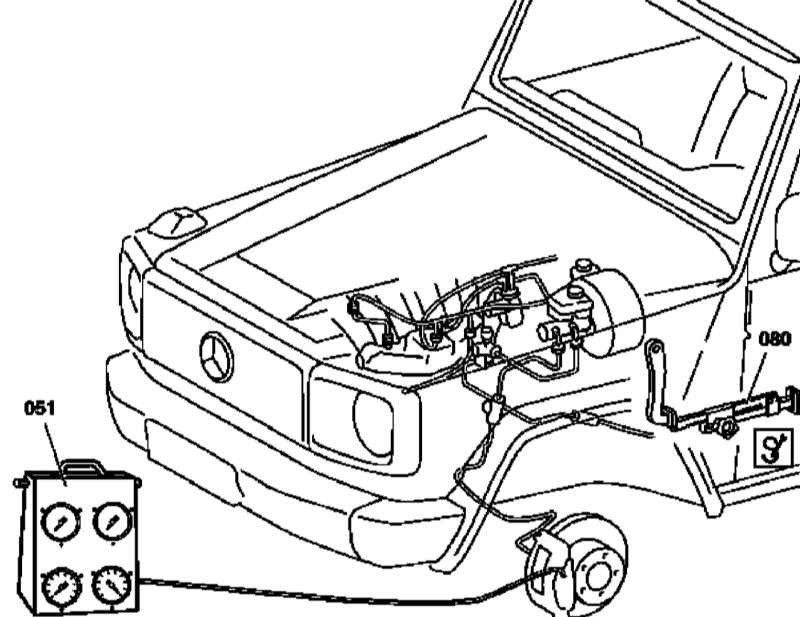

Проверка тормозного контура на наличие утечек


051 — Тестер	080 — Ворот для выжимания педали

Высоконапорная проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Запустите двигатель на умеренные обороты, затем, резким отпусканием педали газа создайте глубокое разрежение во впускном трубопроводе.
При помощи специального ворота (080) выжмите до упора педаль ножного тормоза. Потери давления за последующие 5 минут должны составить не более 5%, - считайте по тестеру (051).

Низконапорная проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Заглушите двигатель и несколькими нажатиями на педаль ножного тормоза полностью сбросьте разрежение.
При помощи ворота (080) выжмите педаль настолько, чтобы тестер (051) регистрировал давление порядка 3 бар, - давление должно удерживаться в течение не менее 2 минут.
В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
