10.4. Снятие и установка резервуара тормозной жидкости и главного тормозного цилиндра (ГТЦ)Резервуар

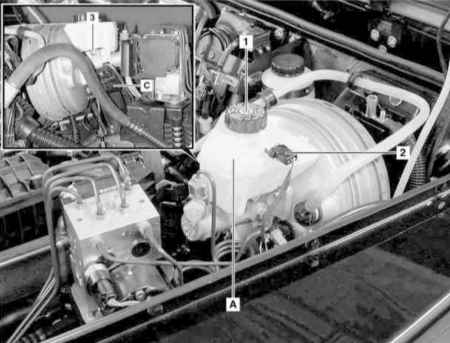

Детали установки резервуара тормозной жидкости
|

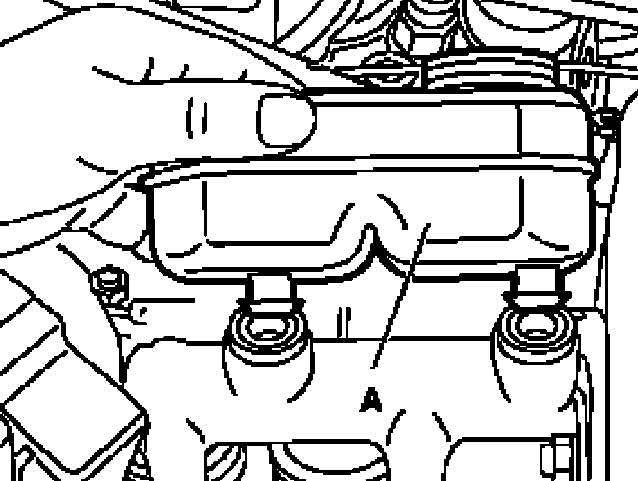

Снятие резервуара тормозной жидкости (А)
|
|

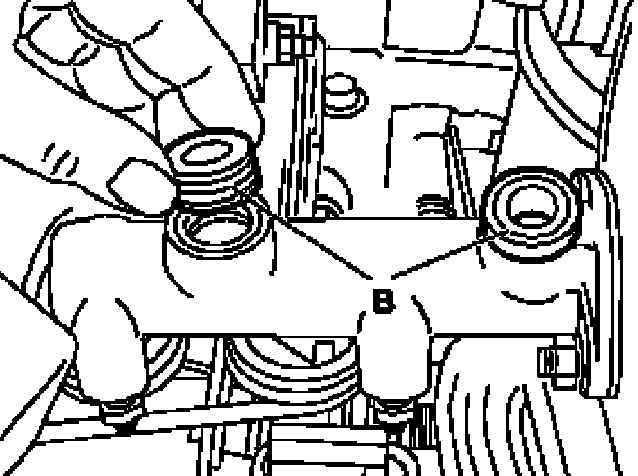

Извлечение посадочных втулок (В) резервуара
|
|
|
- Откройте капот и зафиксируйте его в вертикальном положении.
- Отверните резьбовую крышку (1).
- Извлеките через горловину резервуара (А) сетчатый фильтр.
- Откачайте из резервуара (А) тормозную жидкость.
- Рассоедините разъем (2) электропроводки датчика уровня тормозной жидкости.
- Выверните крепежный винт (3) и отделите резервуар (А) от ГТЦ, - постарайтесь не допустить попадания тормозной жидкости на окрашенные кузовные панели.
- Высвободите из своих гнезд в корпусе ГТЦ посадочные втулки (В) резервуара (А), - приготовьте сменные втулки.
- Установка производится в обратном порядке, - перед установкой НОВЫЕ посадочные втулки следует смочить тормозной жидкостью.
- В заключение долейте в резервуар необходимое количество гидравлической жидкости требуемого сорта.
|
|
ГТЦ
Детали установки ГТЦ
|
|
- Снимите резервуар тормозной жидкости (10) (см. выше).
- Отсоедините от ГТЦ (1) тормозные линии (2 и 3).
- Отдайте крепежные гайки (19) и снимите ГТЦ (1) с блока тормозного усилителя (16), - не наклоняйте цилиндр во избежание повреждения крепежных язычков в результате нарушения центровки посадки упорного штока. Приготовьте сменные гайки (19) и уплотнительное кольцо (17).
|
ГТЦ восстановительному ремонту не подлежит и в случае выхода из строя должен быть заменен!
|
- В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы) и проверьте ее гидравлический тракт на наличие признаков развития утечек.
|
|
|
|
