5.3.15.2. Приемная выхлопная труба на моделях с двигателем DOHC

Снятие

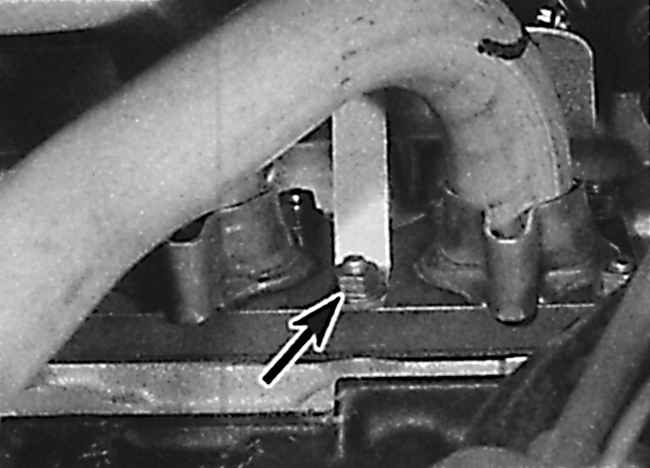

Расположение гайки крепления термозащитного экрана выпускного коллектора на моделях с двигателями DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях с катализатором снимите провод массы с аккумулятора, затем отсоедините электрический разъем датчика кислорода, расположенный за расширительным бачком.
2. Поднимите переднюю часть автомобиля и зафиксируйте на подставках или установите автомобиль над смотровой ямой.
3. Снимите брызговик двигателя.
4. Отвинтите два болта и отсоедините приемную выхлопную трубу от глушителя или катализатора. Снимите уплотнительное кольцо и пружины.
5. Отвинтите приемную выхлопную трубу от кронштейна на блоке цилиндров.
Работая в моторном отсеке, отвинтите болты, крепящие термозащитный экран выпускного коллектора к головке блока цилиндров.
Отвинтите две нижних гайки, крепящие выпускной коллектор, которые одновременно крепят кронштейны термозащитного экрана и снимите термозащитный экран (см. рисунок).
Отвинтите остальные гайки крепления выпускного коллектора и снимите с автомобиля выпускной коллектор вместе с приемной выхлопной трубой. Снимите прокладку выпускного коллектора.
Если при вывинчивании гаек крепления выпускного коллектора из головки блока цилиндров вывинтились шпильки, то перед установкой коллектора ввинтите шпильки в головку блока цилиндров.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. При установке необходимо использовать новую прокладку выпускного коллектора и новое уплотнительное кольцо гибкого соединения. Затяните все болты и гайки требуемым моментом.
