5.3.15.1. Приемная выхлопная труба на моделях с двигателем SOHC

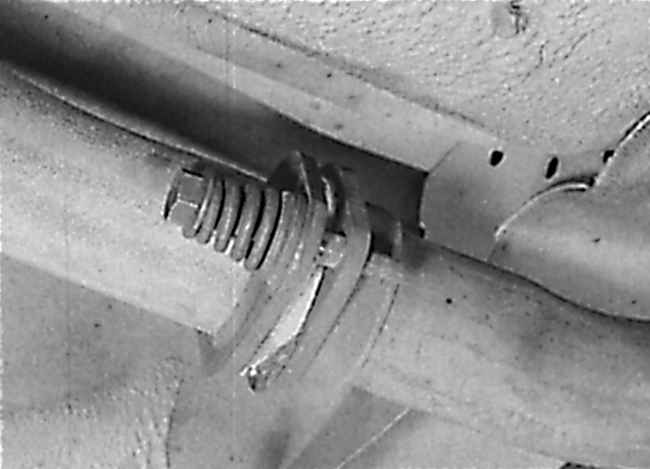

Гибкое соединение приемной выхлопной трубы на моделях с двигателями SOHC

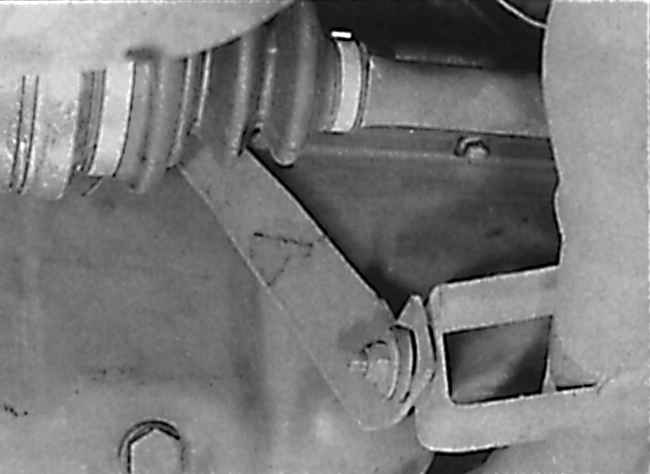

Расположение кронштейна крепления приемной выхлопной трубы на моделях с двигателями SOHC

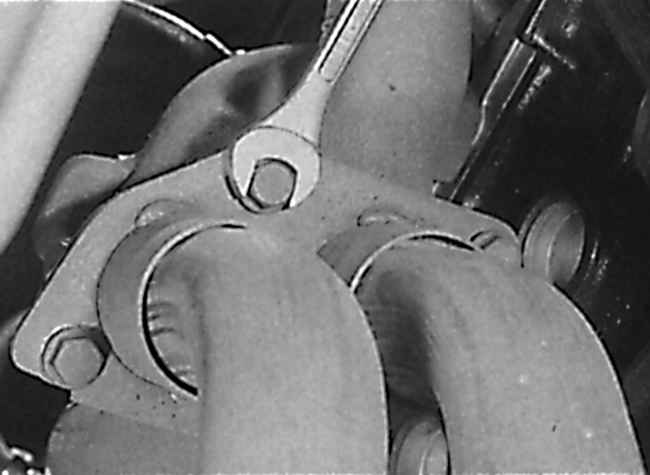

Отвинчивание болта крепления приемной выхлопной трубы к выпускному коллектору на моделях с двигателями SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях с катализатором снимите провод массы с аккумулятора, затем отсоедините электрический разъем датчика кислорода, расположенный за расширительным бачком.

2. Поднимите переднюю часть автомобиля и зафиксируйте на подставках или установите автомобиль над смотровой ямой.

3. Отвинтите два болта и отсоедините приемную выхлопную трубу от глушителя или катализатора. Снимите уплотнительное кольцо и пружины (см. рис. Гибкое соединение приемной выхлопной трубы на моделях с двигателями SOHC).

4. Отвинтите приемную выхлопную трубу от кронштейна на блоке цилиндров (см. рис. Расположение кронштейна крепления приемной выхлопной трубы на моделях с двигателями SOHC).

5. Отвинтите четыре болта, крепящие приемную выхлопную трубу к выпускному коллектору и снимите приемную выхлопную трубу (см. рис. Отвинчивание болта крепления приемной выхлопной трубы к выпускному коллектору на моделях с двигателями SOHC). Снимите прокладку, расположенную между коллектором и приемной выхлопной трубой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Установите новую прокладку между приемной выхлопной трубой и выпускным коллектором. В гибком соединении установите новое уплотнительное кольцо. Затяните все болты требуемым моментом.
