6.23.2. Модели 16 SV

Разборка

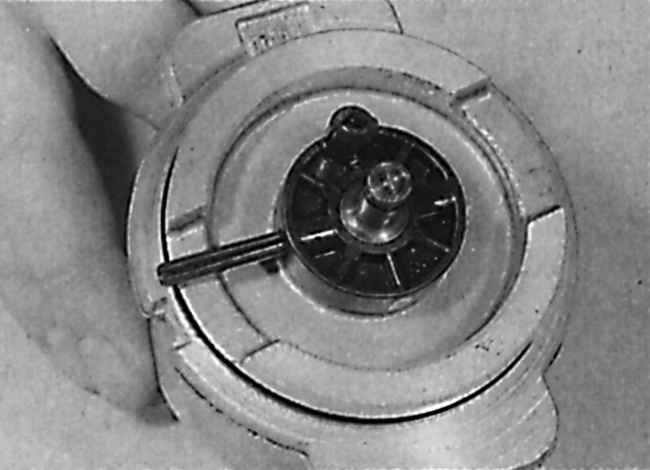

Извлечение цилиндрического штифта, крепящего втулку привода вала распределителя на модели 1,6 л (распределитель BOSCH)

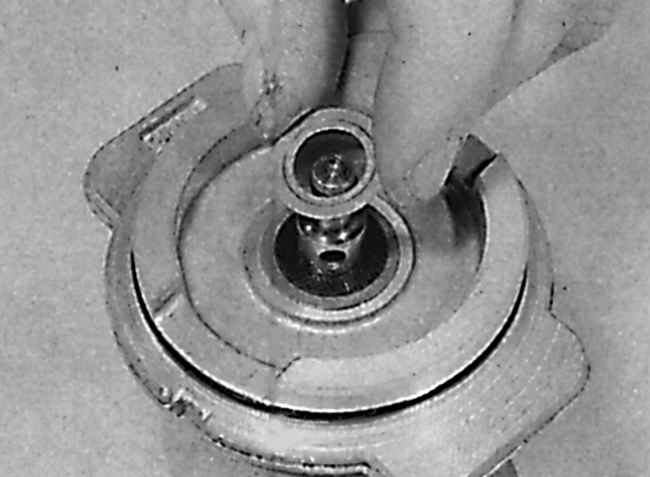

Снятие шайб с вала распределителя зажигания

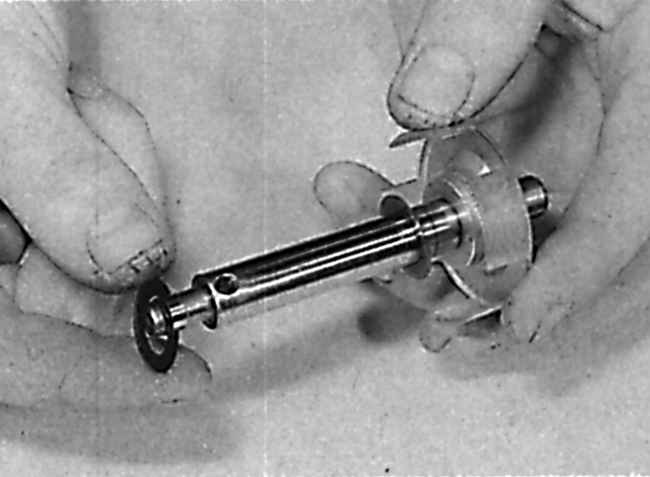

Снятие шайб с вала распределителя зажигания на модели 1,6 л (распределитель BOSCH)

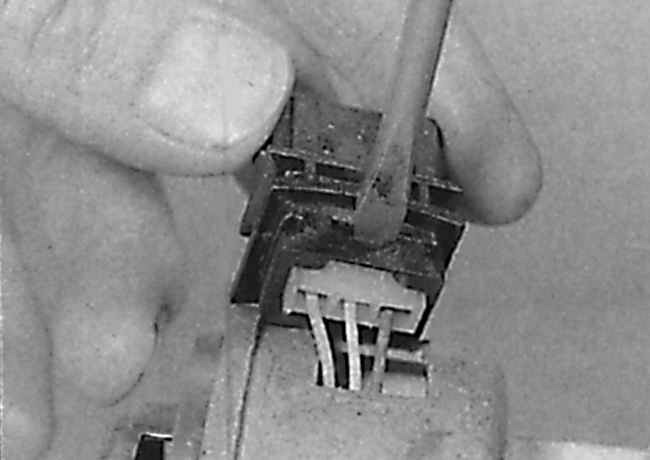

Извлечение фиксатора электрического разъема (распределитель LUСAS)

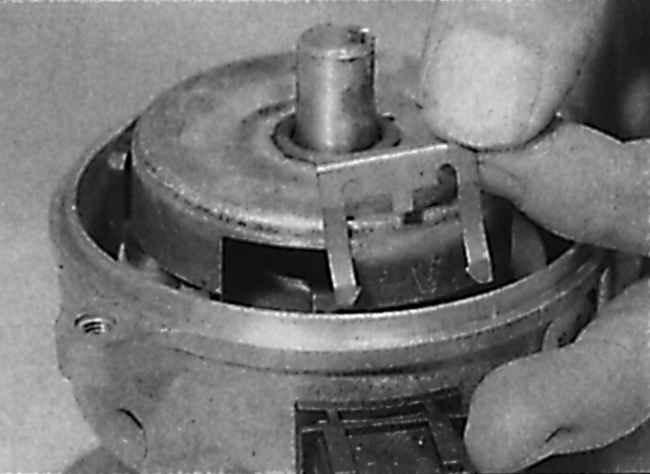

Отсоединение от задней части разъема маленького разъема на моделях 1,6 л (распределитель LUСAS)

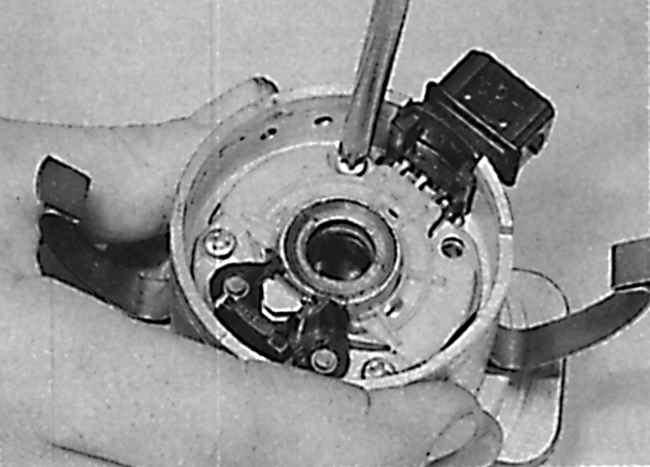

Отвинчивание винтов крепления опорной пластины

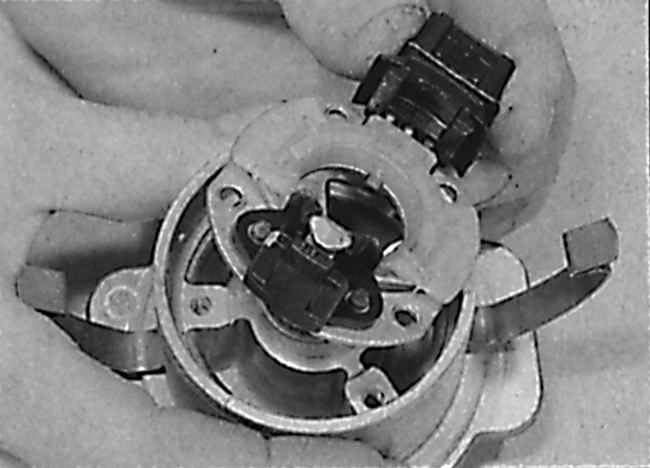

Извлечение опорной пластины из корпуса распределителя зажигания на модели 1,6 л (распределитель LUСAS)

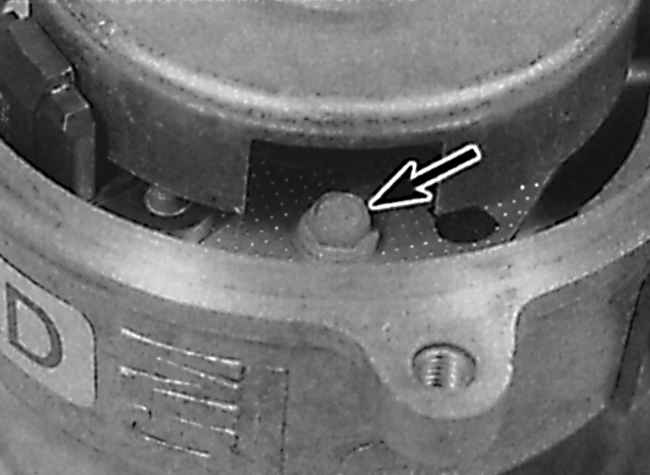

Расположение винта крепления опорной пластины на модели 1,6 л (распределитель LUСAS)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя молоток и выколотку, выбейте цилиндрический штифт, крепящий втулку привода к валу распределителя (см. рис. Извлечение цилиндрического штифта, крепящего втулку привода вала распределителя на модели 1,6 л (распределитель BOSCH)).

2. Снимите с вала распределителя зажигания втулку привода и шайбы (см. рис. Снятие шайб с вала распределителя зажигания).

3. Извлеките вал распределителя вместе с цилиндрическим экраном с зубьями из корпуса распределителя и снимите шайбы с вала (см. рис. Снятие шайб с вала распределителя зажигания на модели 1,6 л (распределитель BOSCH)).

4. На распределителе LUСAS снимите пружинный фиксатор электрического разъема, затем извлеките разъем из корпуса распределителя зажигания и с обратной стороны разъема отсоедините маленький электрический разъем (см. рис. Извлечение фиксатора электрического разъема (распределитель LUСAS), Отсоединение от задней части разъема маленького разъема на моделях 1,6 л (распределитель LUСAS)).

5. Отвинтите винты и извлеките из корпуса распределителя опорную пластину (см. рис. Отвинчивание винтов крепления опорной пластины, Извлечение опорной пластины из корпуса распределителя зажигания на модели 1,6 л (распределитель LUСAS), Расположение винта крепления опорной пластины на модели 1,6 л (распределитель LUСAS)).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние крышки распределителя зажигания на наличие коррозии контактов, черных дорожек между контактами, а также целостность и плавность перемещения угольного контакта в центре крышки. При наличии дефектов замените крышку распределителя зажигания.

2. Проверьте состояние и крепление металлического контакта ротора распределителя. Если контакт обгорел или ослабло его крепление, замените ротор распределителя. При наличии, снимите с контакта нагар и следы коррозии, используя мелкий напильник.

3. Проверьте состояние уплотнительного кольца в задней части распределителя зажигания и, при необходимости, замените его.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка производится в последовательности, обратной разборке. При сборке правильно установите шайбы. Втулку привода установите таким образом, чтобы выступ втулки вошел в паз в верхней части вала распределителя.

2. Установите распределитель зажигания, затем проверьте и, при необходимости, отрегулируйте угол опережения зажигания.
