10.2.4. Замена эластичной муфты

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем карданную передачу (см. Замена карданной передачи).

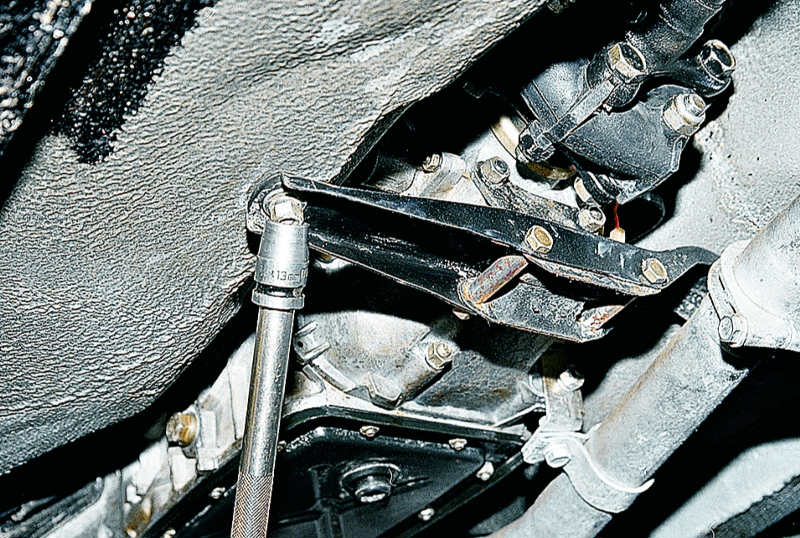

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову. При этом задняя часть коробки вместе с муфтой немного опустится.

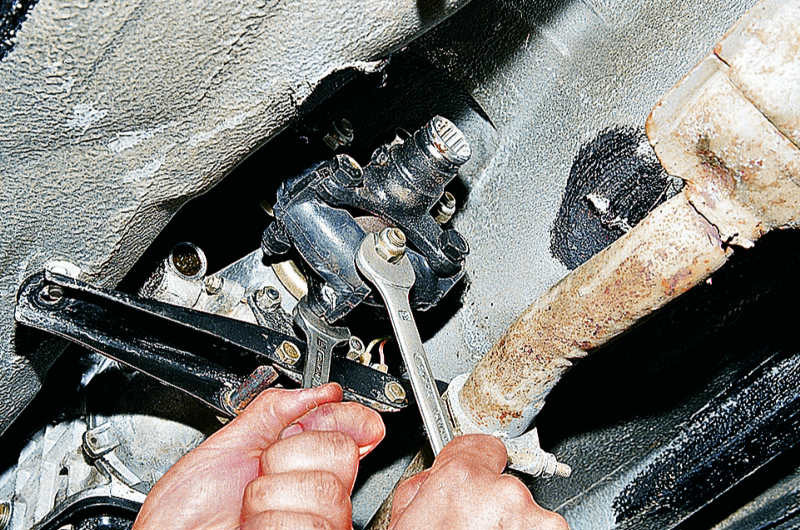

Двумя ключами «на 19» отворачиваем три самоконтрящиеся гайки болтов крепления муфты.

Если муфта не повреждена, то перед снятием стягиваем ее по радиусу специальным монтажным хомутом. Можно обойтись и без хомута, плотно намотав на муфту несколько слоев скотча.

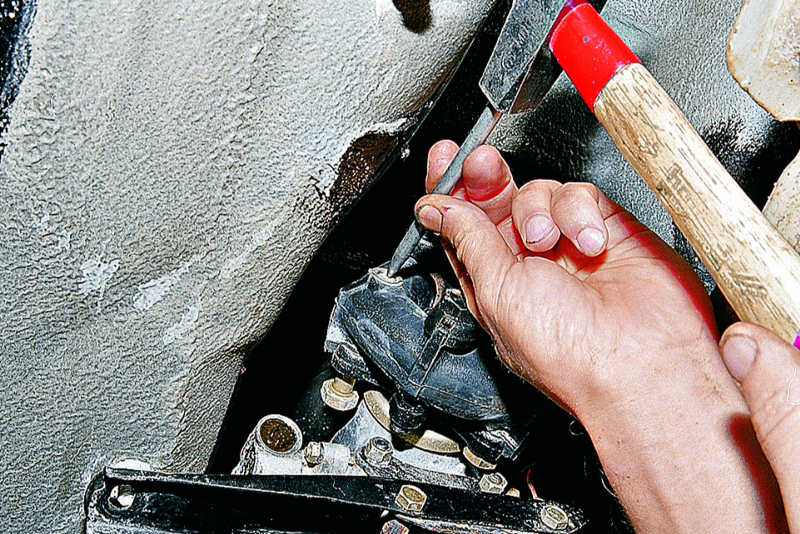

Проворачиваем вал коробки передач и бородком поочередно выбиваем болты крепления муфты.

ВНИМАНИЕ! Болты можно вынуть и вставить только в одном месте – чуть выше корпуса привода спидометра.

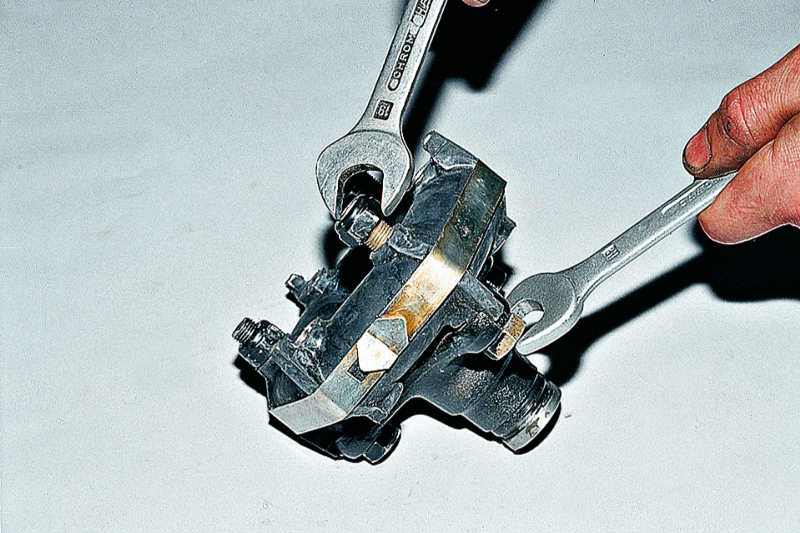

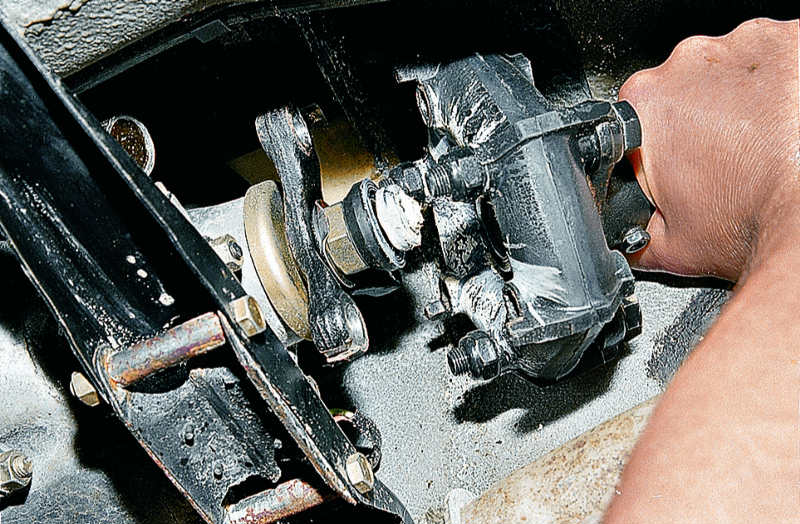

Снимаем эластичную муфту вместе с фланцем. Отвернув три гайки, отсоединяем муфту от центрирующего фланца.

Новые муфты поступают в продажу стянутыми монтажным хомутом. Устанавливаем муфту на центрирующий фланец, не снимая хомута.

Поочередно вставляем три болта во фланец коробки передач.

Устанавливаем муфту и затягиваем болты, при этом шипы фланцев должны войти в пазы муфты. Снимаем монтажный хомут. Устанавливаем карданную передачу согласно заранее нанесенным меткам (см. Замена карданной передачи).
