5.3.3. Регулировка пускового устройства

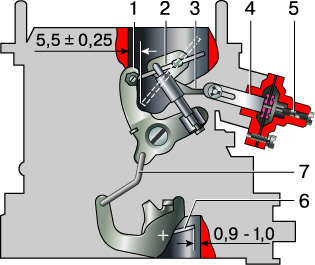

Пусковое устройство карбюратора

1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга пускового устройства;
4 – шток пускового устройства;

5 – регулировочный винт;
6 – дроссельная заслонка первой камеры;
7 – тяга привода дроссельной заслонки.


 ПОРЯДОК ВЫПОЛНЕНИЯ

Проверить и отрегулировать величину приоткрытия воздушной заслонки можно на автомобиле, сняв крышку воздушного фильтра (показано на снятом карбюраторе).

Отворачиваем пробку пускового устройства. Под пробкой расположен регулировочный винт.

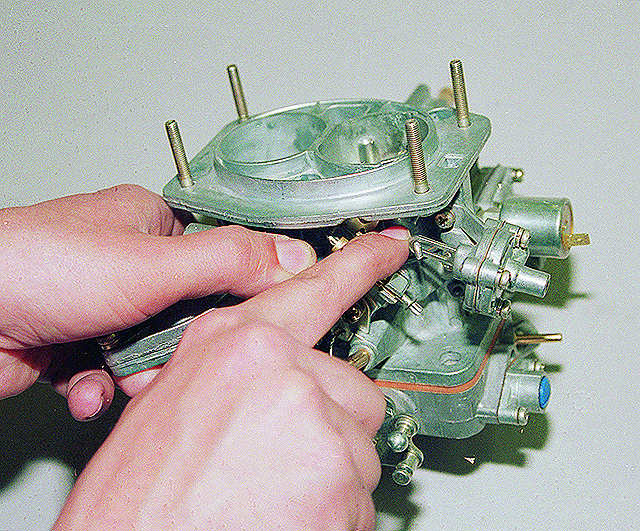

Нажимая на трехплечий рычаг (если карбюратор на автомобиле, то вытянув рукоятку «подсоса»), закрываем воздушную заслонку полностью и утапливаем тягу в корпус пускового устройства до упора.

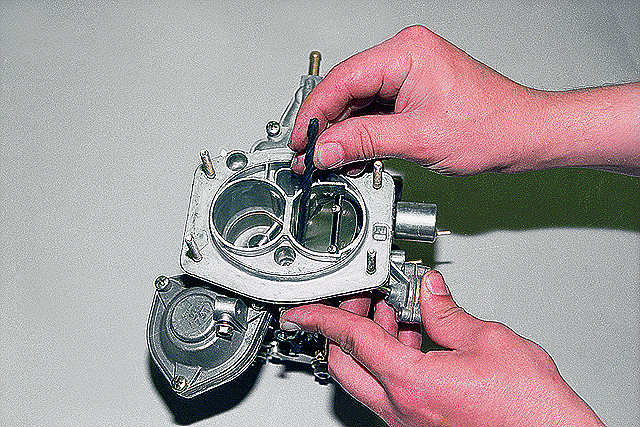

Сверлом диаметром 5,5 мм проверяем величину зазора между нижней кромкой воздушной заслонки и стенкой камеры.

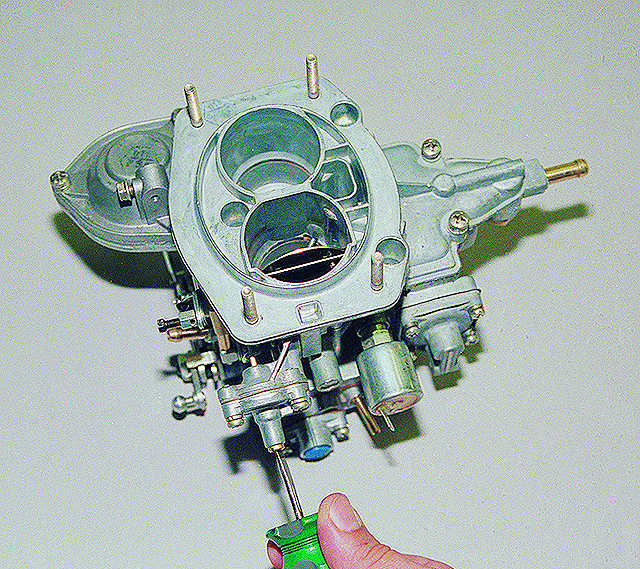

Тонкой отверткой, вращая регулировочный винт, изменяем величину зазора. Для уменьшения – винт заворачиваем, для увеличения – отворачиваем.

Отрегулировав, устанавливаем пробку пускового устройства на место.

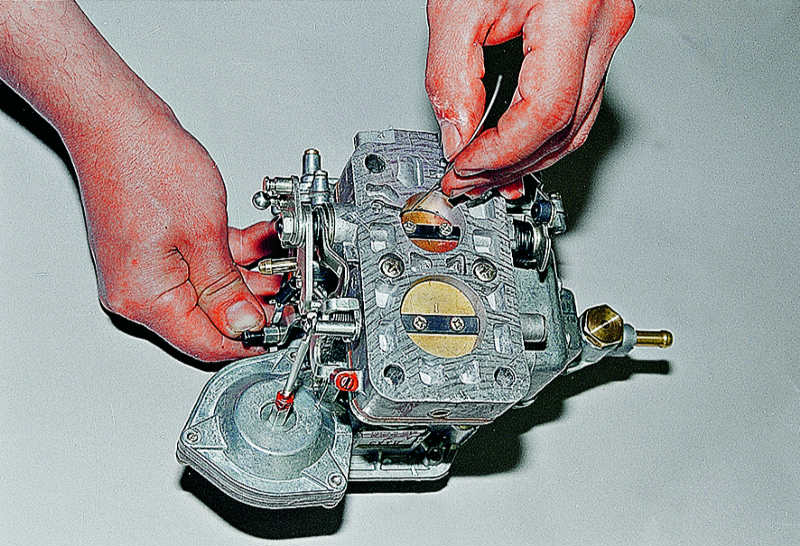

Удерживая за трехплечий рычаг воздушную заслонку в полностью закрытом положении, сверлом диаметром 0,9–1,0 мм (подойдет проволока от небольшой канцелярской скрепки) проверяем зазор между дроссельной заслонкой и стенкой камеры в районе отверстий переходных режимов.

Регулируем зазор…

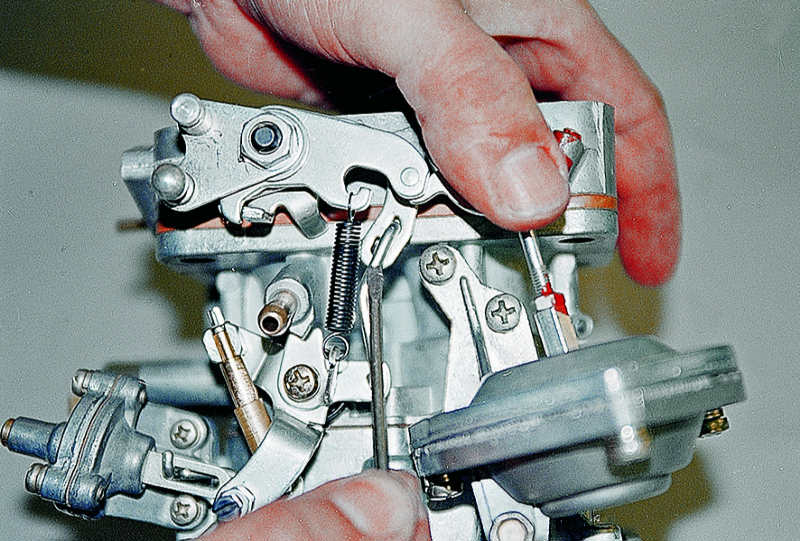

…либо переставив тягу в другое отверстие рычага,..

…либо подогнув саму тягу.
