21.18. Манжетные уплотнения (сальники) и подшипники качения

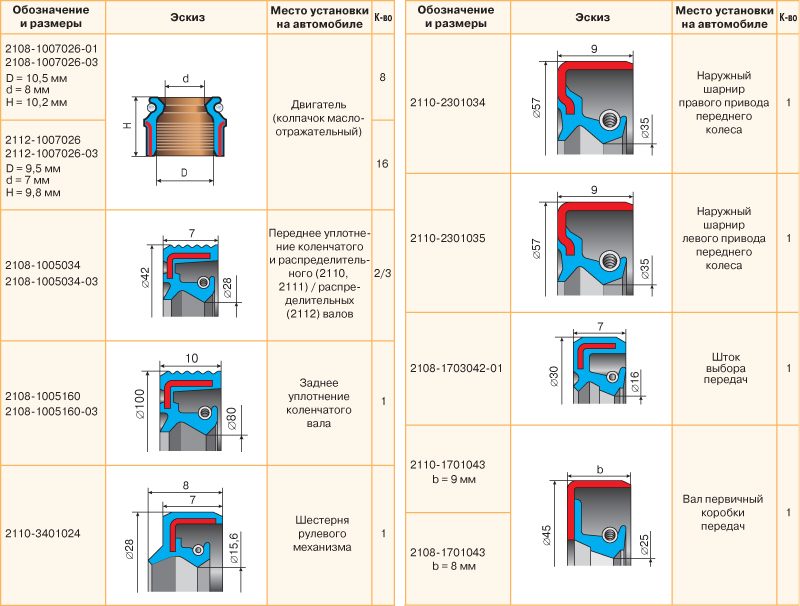

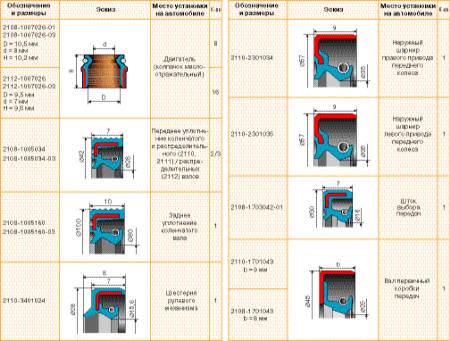

Манжетные уплотнения (сальники)

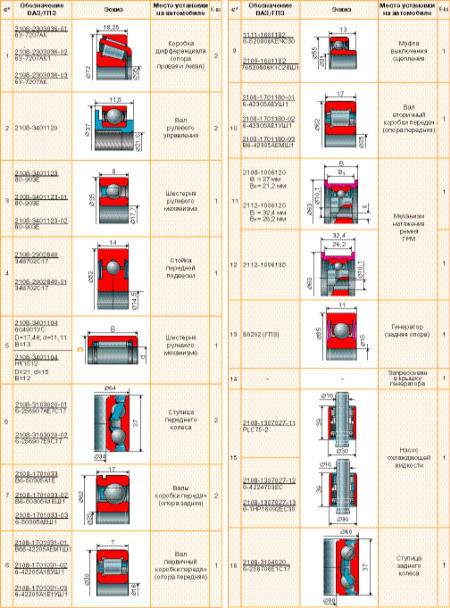

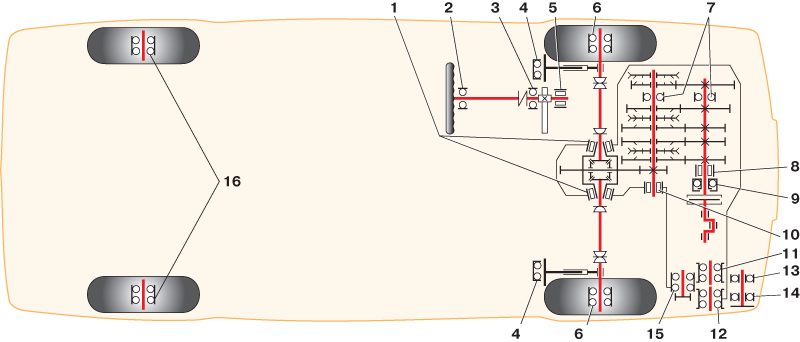

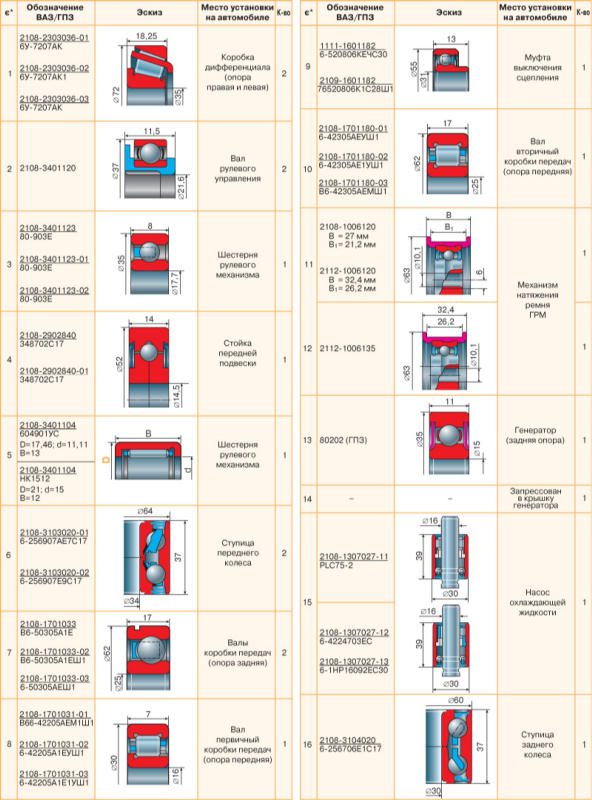

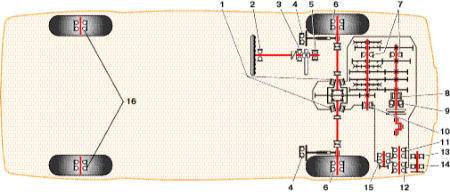

Подшипники качения
