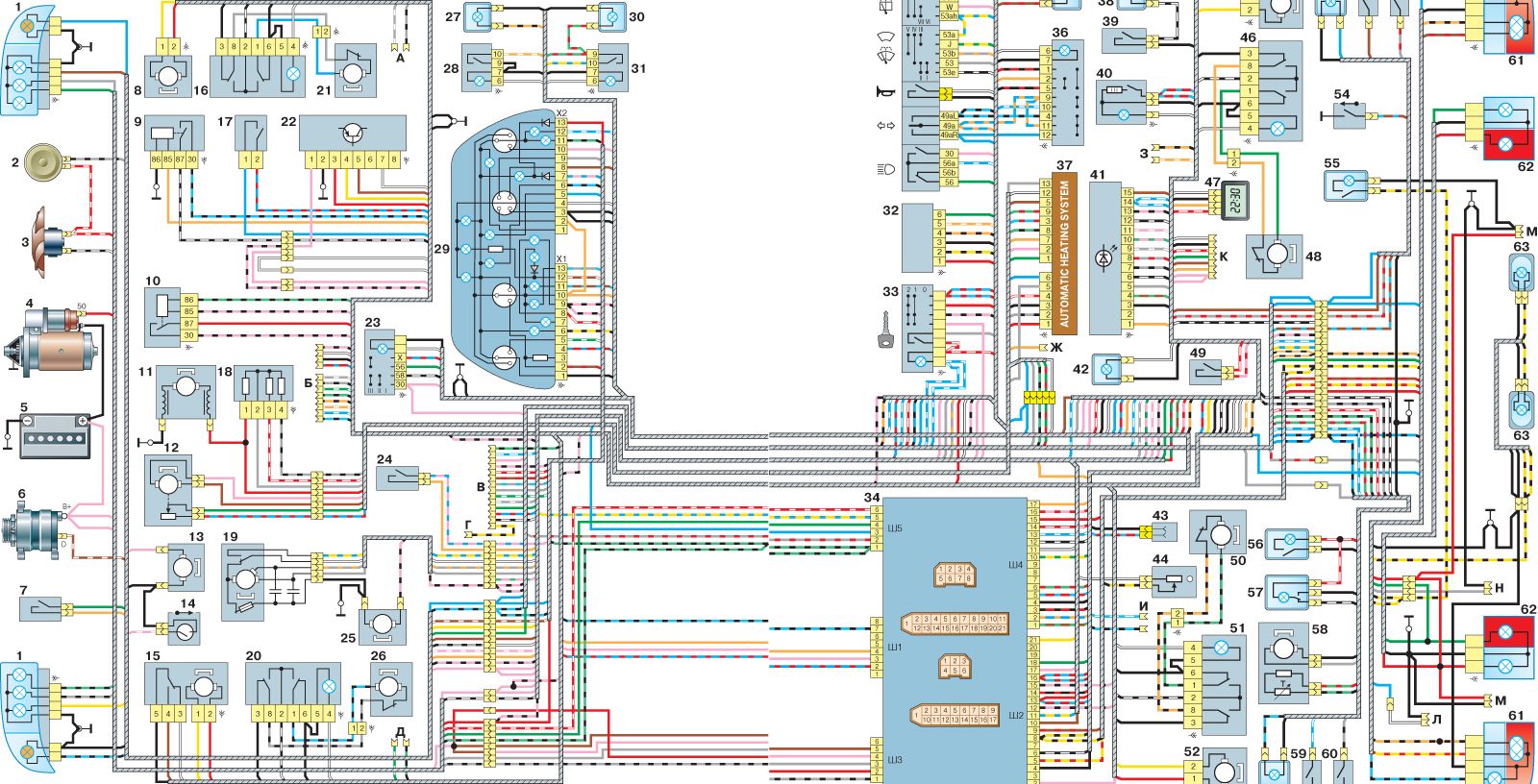

21.6. Схема электрооборудования автомобиля с кузовом "универсал" (кроме узлов и деталей системы впрыска)

1 – блок-фары
2 – звуковой сигнал
3 – электродвигатель вентилятора системы охлаждения двигателя
4 – стартер
5 – аккумуляторная батарея
6 – генератор
7 – выключатель света заднего хода
8 – электропривод блокировки замка правой передней двери
9 – реле включения электростеклоподъемников
10 – реле включения стартера
11 – электродвигатель вентилятора отопителя
12 – микромотор-редуктор привода заслонки отопителя
13 – электродвигатель омывателя ветрового стекла
14 – датчик уровня омывающей жидкости
15 – электропривод блокировки замка левой передней двери
16 – переключатель электростеклоподъемника правой передней двери
17 – электропривод замка багажника
18 – дополнительный резистор электродвигателя отопителя
19 – мотор-редуктор очистителя ветрового стекла
20 – переключатель электростеклоподъемника левой передней двери
21 – электропривод стеклоподъемника правой передней двери
22 – блок управления системы блокировки замков дверей
23 – переключатель наружного освещения
24 – датчик уровня тормозной жидкости
25 - электродвигатель омывателя заднего стекла
26 – электропривод стеклоподъемника левой передней двери
27 – контрольная лампа противотуманного света
28 – выключатель противотуманного света
29 – комбинация приборов
30 – контрольная лампа обогрева заднего стекла
31 – выключатель обогрева заднего стекла
32 – подрулевой переключатель
33 – реле включения противотуманного света
34 – выключатель зажигания
35 – монтажный блок
36 – лампа подсветки рычагов управления отопителем
37 – выключатель аварийной сигнализации

38 – контроллер системы автоматического управления отопителем
39 – лампа подсветки вещевого ящика
40 – выключатель лампы освещения вещевого ящика
41 – прикуриватель
42 – блок индикации бортовой системы контроля
43 – лампа освещения пепельницы
44 – розетка для переносной лампы
45 – выключатель освещения приборов
46 – электропривод блокировки замка правой задней двери
47 – переключатель электростеклоподъемника правой задней двери
48 – часы
49 – электропривод стеклоподъемника правой задней двери
50 – выключатель сигнала торможения
51 – моторедуктор электростеклоподъемника левой задней двери
52 – переключатель электростеклоподъемника левой задней двери
53 – электропривод блокировки замка левой задней двери
54 – боковые указатели поворота
55 – выключатель контрольной лампы стояночного тормоза
56 - моторедуктор очистителя заднего стекла
57 – плафон индивидуального освещения
58 – плафон освещения салона
59 – датчик температуры системы отопления
60 – выключатели в стойках передних дверей
61 – выключатели в стойках задних дверей
62 – фонарь освещения багажного отсека
63 – наружные задние фонари
64 – внутренние задние фонари
65 – фонари освещения номерного знака
А – колодки для подключения правой передней колонки
Б – колодки для подключения аудиоаппаратуры
В – колодка для подключения жгута проводов системы впрыска
Г - разъем для диагностики электроусилителя руля
Д – колодки для подключения левой передней колонки
Е – разъем для диагностики системы автоматического управления отопителем
Ж - колодки для подключения правой задней колонки
З - колодки для подключения левой задней колонки
И – колодка для подключения бортового компьютера
К – к элементу обогрева заднего стекла
Л – к электроприводу замка двери задка
М – колодка для подключения дополнительных сигналов торможения
