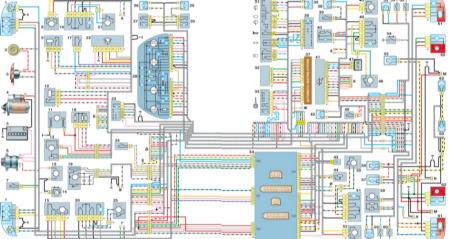

21.5. Схема электрооборудования автомобиля с кузовом "седан" (кроме узлов и деталей системы впрыска)

1 – блок-фары
2 – звуковой сигнал
3 – электродвигатель вентилятора системы охлаждения двигателя
4 – стартер
5 – аккумуляторная батарея
6 – генератор
7 – выключатель света заднего хода
8 – электропривод блокировки замка правой передней двери
9 – реле включения электростеклоподъемников
10 – реле включения стартера
11 – электродвигатель отопителя
12 – микромотор-редуктор привода заслонки отопителя
13 – электродвигатель омывателя ветрового стекла
14 – датчик уровня омывающей жидкости
15 – электропривод блокировки замка левой передней двери
16 – переключатель электростеклоподъемника правой передней двери
17 – электропривод замка багажника
18 – дополнительный резистор электродвигателя вентилятора отопителя
19 – мотор-редуктор очистителя ветрового стекла
20 – переключатель электростеклоподъемника левой передней двери
21 – электропривод стеклоподъемника правой передней двери
22 – блок управления системы блокировки замков дверей
23 – переключатель наружного освещения
24 – датчик уровня тормозной жидкости
25 – электропривод стеклоподъемника левой передней двери
26 – контрольная лампа включения противотуманного света
27 – выключатель противотуманного света
28 – комбинация приборов
29 – контрольная лампа обогрева заднего стекла
30 – выключатель обогрева заднего стекла
31 – подрулевой переключатель
32 – реле включения противотуманного света
33 – выключатель зажигания
34 – монтажный блок
35 – лампа подсветки рычагов управления отопителем
36 – выключатель аварийной сигнализации
37 – контроллер системы автоматического управления отопителем
38 – лампа освещения вещевого ящика

39 – выключатель лампы освещения вещевого ящика
40 – прикуриватель
41 – блок индикации бортовой системы контроля
42 – лампа освещения пепельницы;
43 – розетка для переносной лампы
44 – выключатель освещения приборов
45 – электропривод блокировки замка правой задней двери
46 – переключатель электростеклоподъемника правой задней двери
47 – часы
48 – электропривод стеклоподъемника правой задней двери
49 – выключатель сигналов торможения
50 – электропривод стеклоподъемника левой задней двери
51 – переключатель электростеклоподъемника левой задней двери
52 – электропривод блокировки замка левой задней двери
53 – боковые указатели поворота
54 – выключатель контрольной лампы стояночного тормоза
55 – фонарь освещения багажного отсека
56 – плафон индивидуального освещения
57 – плафон освещения салона
58 – датчик температуры системы отопления
59 – выключатели в стойках передних дверей
60 – выключатели в стойках задних дверей
61 – наружные задние фонари
62 – внутренние задние фонари
63 – фонари освещения номерного знака
А – колодки для подключения правой передней колонки
Б – колодки для подключения аудиоаппаратуры
В – колодки для подключения электродвигателя омывателя заднего стекла
Г – колодки для подключения левой передней колонки
Д – колодка для подключения жгута проводов системы впрыска
Е - разъем для диагностики электроусилителя руля
Ж – разъем для диагностики системы автоматического управления отопителем
З - колодки для подключения правой задней колонки
И - колодки для подключения левой задней колонки
К – колодка для подключения бортового компьютера
Л – к электроприводу замка багажника
М – колодки для подключения дополнительных сигналов торможения
Н – к элементу обогрева заднего стекла
