7.1.10. Проверка форсунок двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для проверки форсунок снимаем топливную рампу (см. Снятие топливной рампы двигателя ВАЗ-2111 и Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ-2112).
  2. Подсоединяем к рампе топливные трубки и подсоединяем электрический разъем.

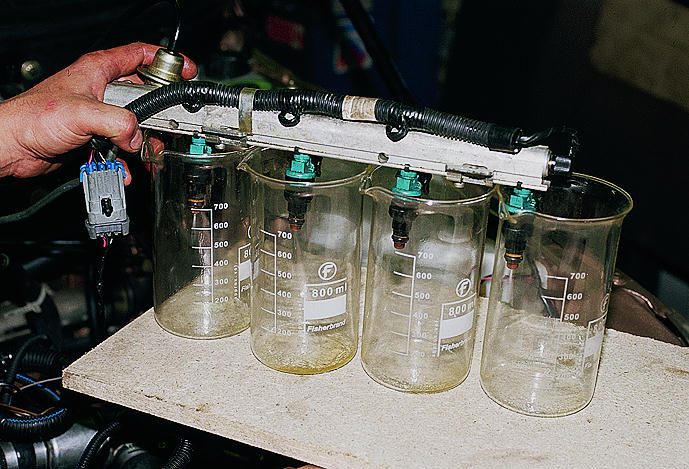

  1. Расположив под форсунками мерные стаканы, проворачиваем двигатель стартером.

Факелы распыла и количество топлива, впрыскиваемого в каждый мерный стакан за определенный промежуток времени, не должны заметно различаться.

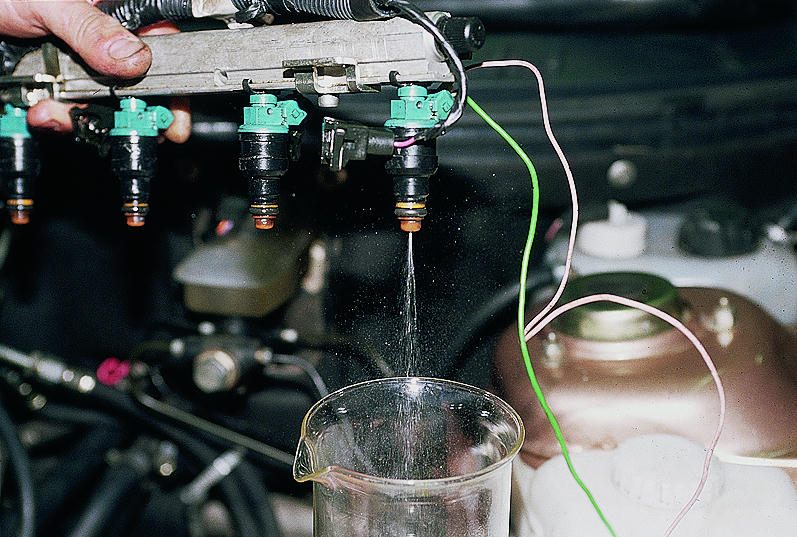

  1. Отдельно проверяем каждую форсунку, отсоединив от нее электроразъем, и, включив зажигание, подаем на нее двумя проводами напряжение 12 В от аккумуляторной батареи.
  1. Из распылителя форсунки должны идти струи с характерным факелом распыла.
  1. Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстие распылителя. Сопротивление обмотки форсунки проверяем тестером. Оно должно быть в пределах 11-15 Ом.
  2. Если электрическое сопротивление форсунки не соответствует норме, количество распыливаемого топлива и факел распыла сильно отличаются от показателей других форсунок или она негерметична, то ее необходимо заменить.
