21.10.1. Снятие контактного кольца звукового сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем рулевое колесо (см. Снятие рулевого колеса).

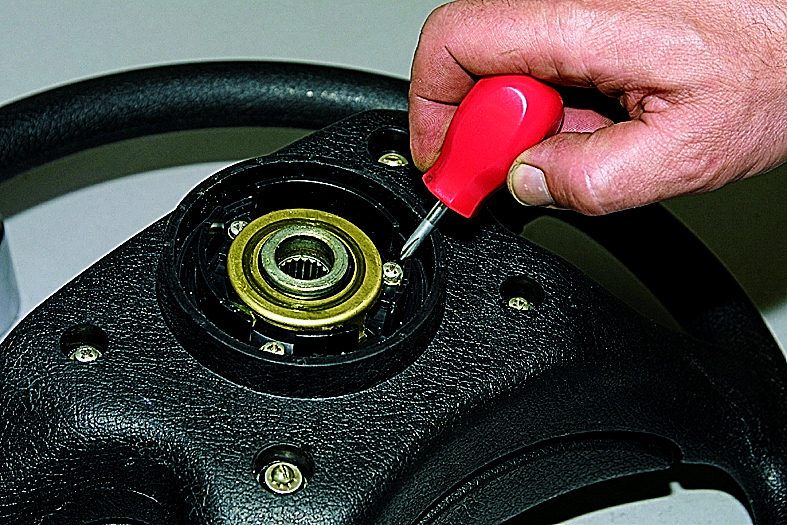

Крестообразной отверткой отворачиваем три винта,…

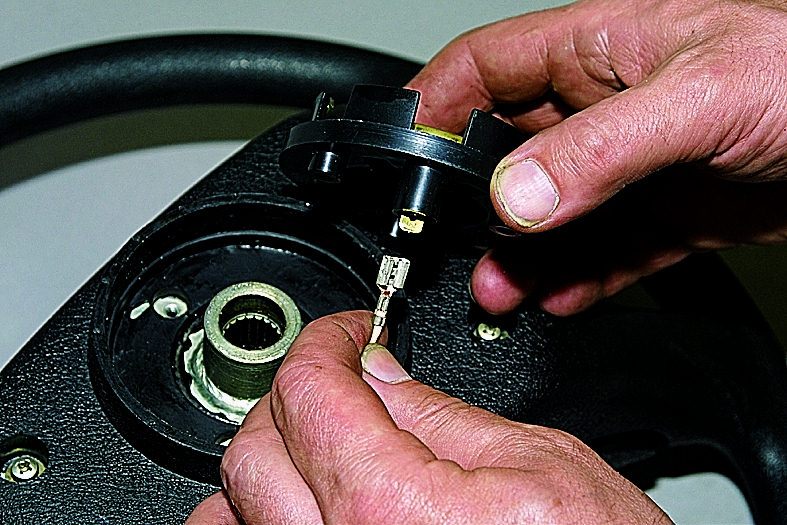

…и, отсоединив разъем провода, снимаем контактное кольцо.

При установке рулевого колеса прорези контактного кольца должны совпасть с выступами подрулевых переключателей (см. Снятие подрулевого трехрычажного переключателя).
