21.8.2.3. Снятие заднего фонаря, замена ламп

 ПОРЯДОК ВЫПОЛНЕНИЯ

Операции показаны на примере правого фонаря.
Снимаем люк в правой обивке.
Для замены ламп…

...сжимаем пальцами два пластиковых фиксатора основания…

…и вынимаем его вместе с лампами.

Слегка нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем.

Для замены заднего фонаря в сборе,…

…нажав вправо на пластиковый фиксатор колодки проводов,…

…вынимаем колодку.

Головкой «на 8» с удлинителем отворачиваем две гайки крепления фонаря к кузову изнутри автомобиля.

Головкой «на 8» отворачиваем два болта крепления фонаря к кузову снаружи автомобиля.

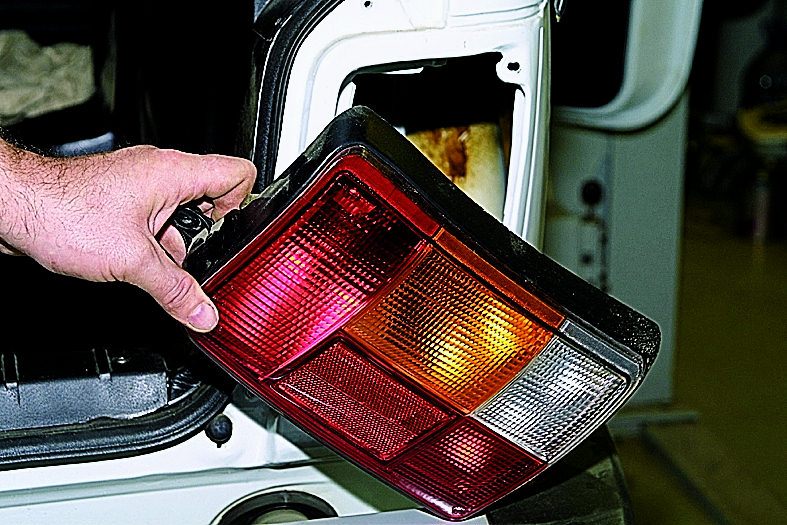

Снимаем задний фонарь.

Устанавливаем фонарь в обратной последовательности.
