5.1.10.1. Регулировка карбюратора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.
Если это не так, отсоединяем наконечник продольной тяги привода от кронштейна на клапанной крышке (см. Снятие карбюратора с двигателя).

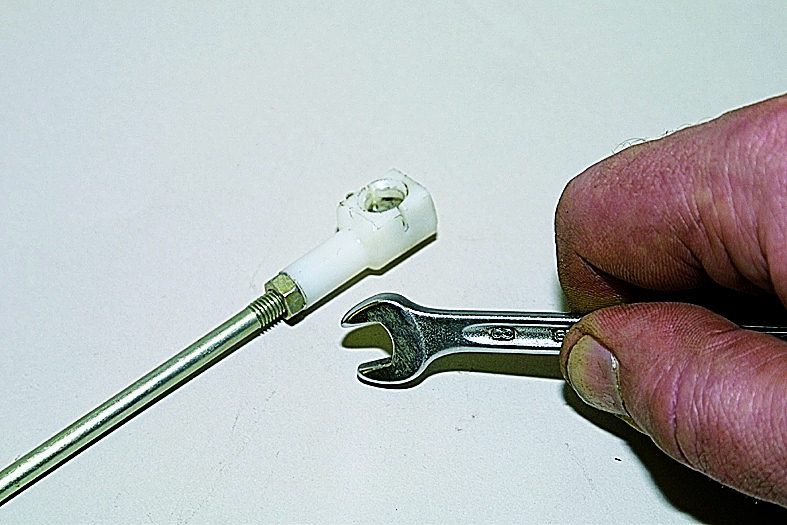

Ключом «на 8» ослабляем контргайку наконечника (для наглядности операцию показываем на снятой тяге).

Отворачивая или заворачивая наконечник, добиваемся правильной регулировки. Затягиваем контргайку.
Проверяем также расстояние между центрами наконечников поперечной тяги, которое должно быть 80 мм.
Если диапазона регулировки не хватает (заслонки не открываются полностью), подгибаем вверх педаль «газа».
