3.1.14. Снятие и установка манжеты с кнопкой переключения и шумоизоляции

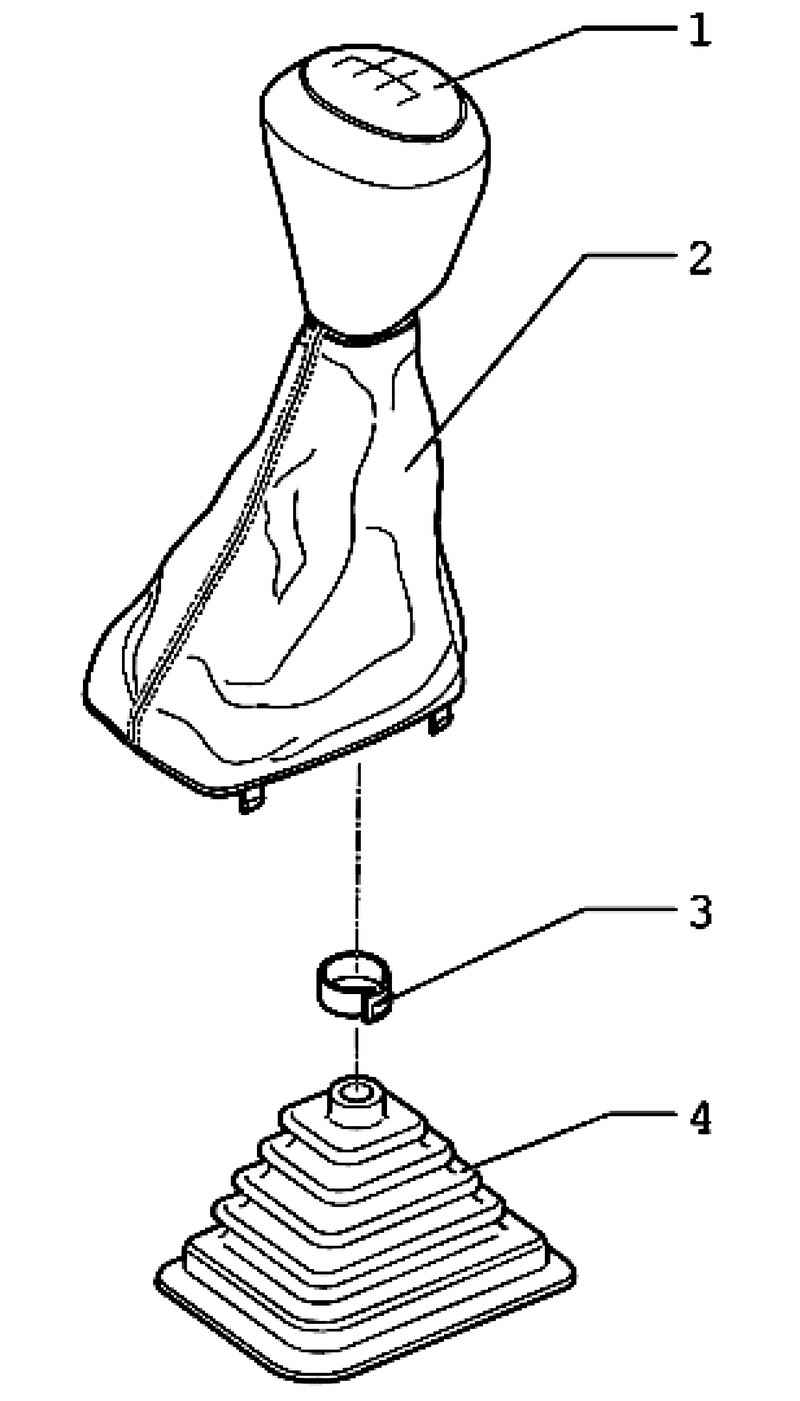

Рис. 3.40. Рычаг переключения передач: 1 – кнопка переключения; 2 – манжета; 3 – зажимная скоба; 4 – звукоизоляция

Откройте пепельницу.

Снимите манжету с рамкой из синтетического материала с рамки для центральной консоли 1.

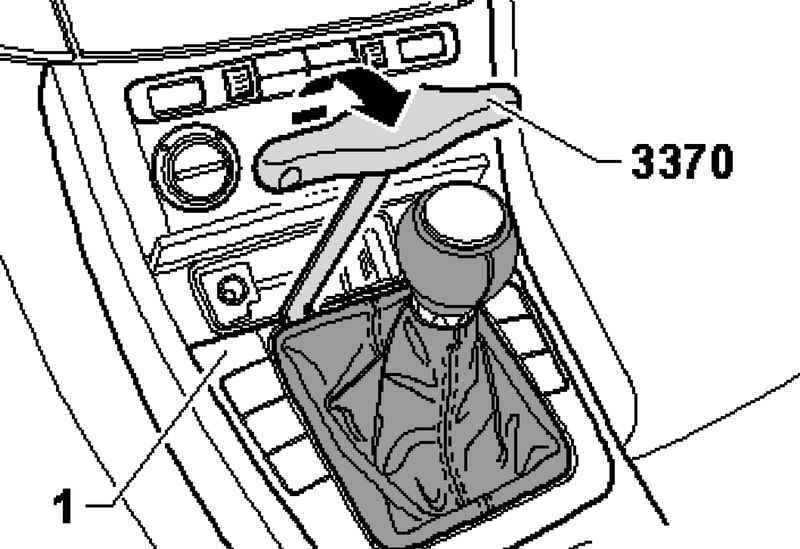

Рис. 3.41. Снятие манжеты

Прочно удерживайте рамку для центральной консоли 1 (рис. 3.41).

Консоль не снимайте.

Можно непреднамеренно отсоединить штекерные соединения различных переключателей.

Выкрутите манжету наверх через кнопку переключателя.

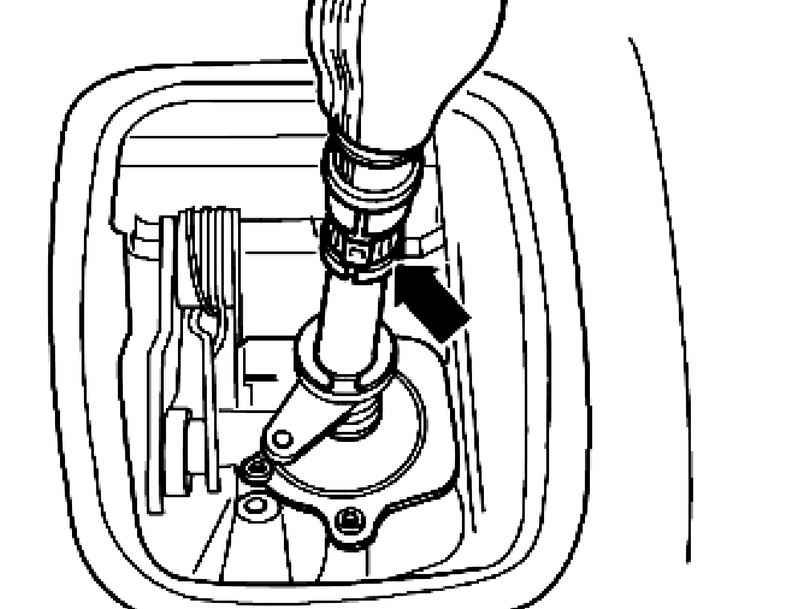

Рис. 3.42. Снятие кнопки переключателя

Откройте хомут и вытащите кнопку переключателя вместе с манжетой (рис. 3.42).

Разверните внутреннюю сторону манжеты наружу.

Установите шумоизоляцию, если имеется.

Установите кнопку переключателя и манжету и зажать новый хомут (рис. 3.42).

При надевании кнопка переключения должна войти и зафиксируйтеся в кольцевой канавке рычага переключения передач.

Насаживайте манжету с рамкой из синтетического материала, начиная с задней части.
