3.1.7. Гидравлическая система сцепления

Компоненты гидравлической системы сцепления

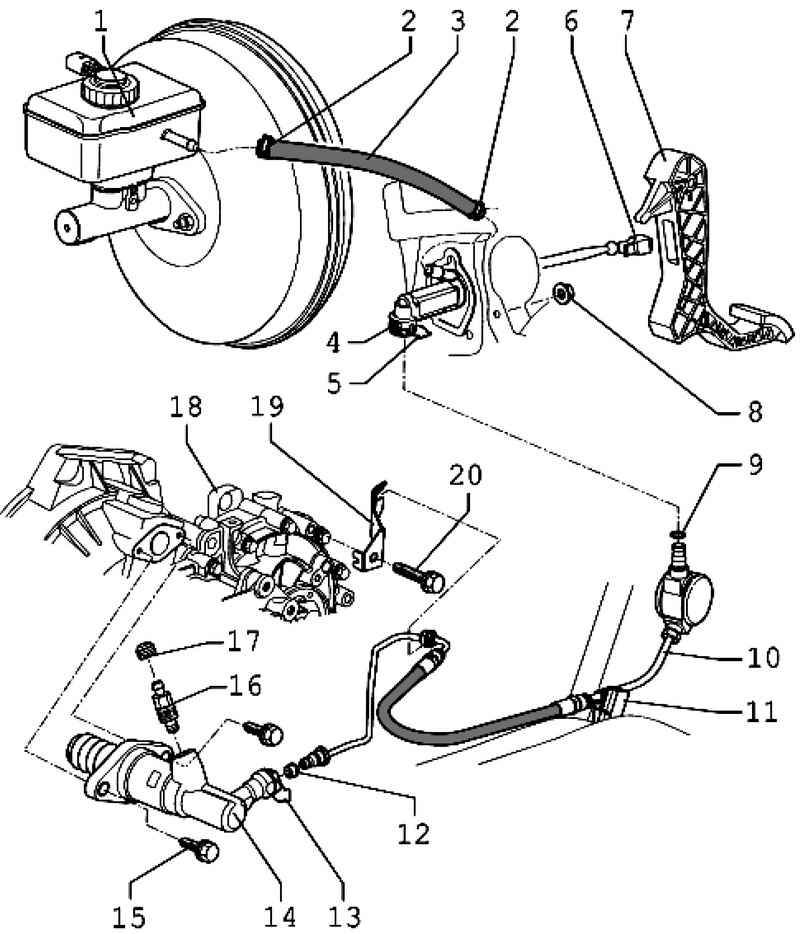

Рис. 3.20. Компоненты гидравлической системы сцепления: 1 – емкость для тормозной жидкости; 2 – пружинный хомут; 3 – наливной шланг; 4 – главный цилиндр; 5 – фиксатор; 6 – носок педали; 7 – педаль сцепления; 8 – шестигранная гайка, самостопорящаяся, 25 Н·м; 9 – манжетное уплотнение/ уплотнительное кольцо; 10 – трубо-шланговая магистраль; 11 – кронштейн; 12 – манжетное уплотнение/ уплотнительное кольцо; 13 – фиксатор; 14 – рабочий цилиндр; 15 – болт с шестигранной головкой, 20 Н·м; 16 – клапан вентиляции; 17 – колпачок; 18 – коробка передач; 19 – кронштейн; 20 – болт с шестигранной головкой, 20 Н·м


Уплотнительные манжеты / уплотнительные кольца для трубо-шланговых магистралей

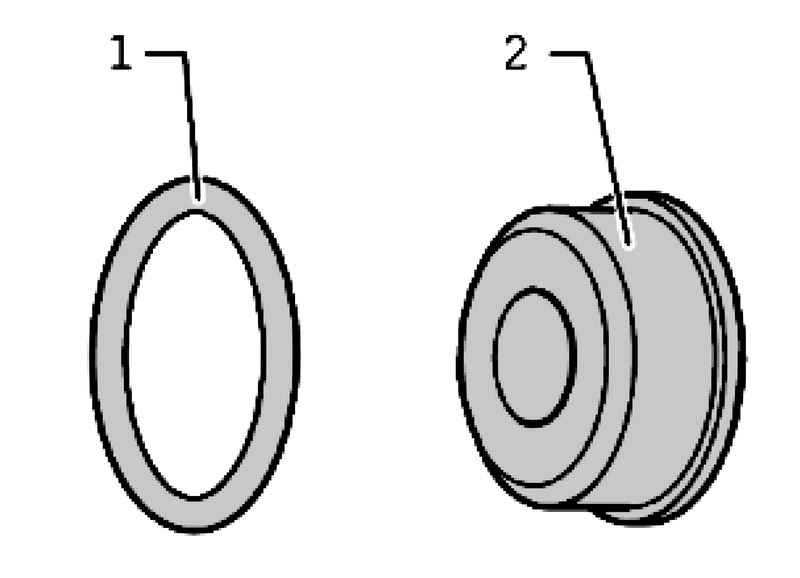

Рис. 3.21. Уплотнительные манжеты / уплотнительные кольца для трубо-шланговых магистралей



С 12.05 на некоторых автомобилях наливной шланг 1 изготовлен из пластмассы.

Наливной шланг и уплотнение

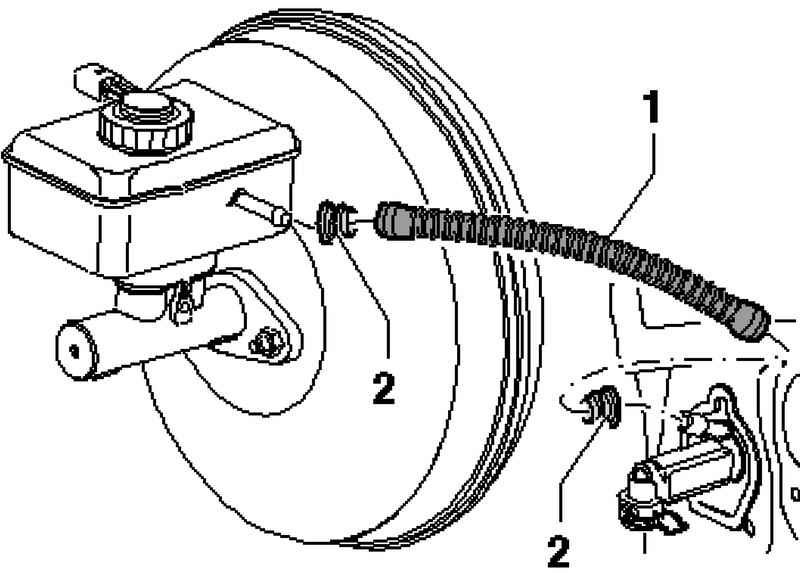

Рис. 3.22. Наливной шланг и уплотнение


Уплотнения 2 должны находиться на наливном шланге (рис. 3.22)
