3.1.6. Cнятие и установка главного цилиндра

Снятие
Снимите опорный кронштейн, Passat.
Снимите опорный кронштейн, Eos.

Снятие педали сцепления

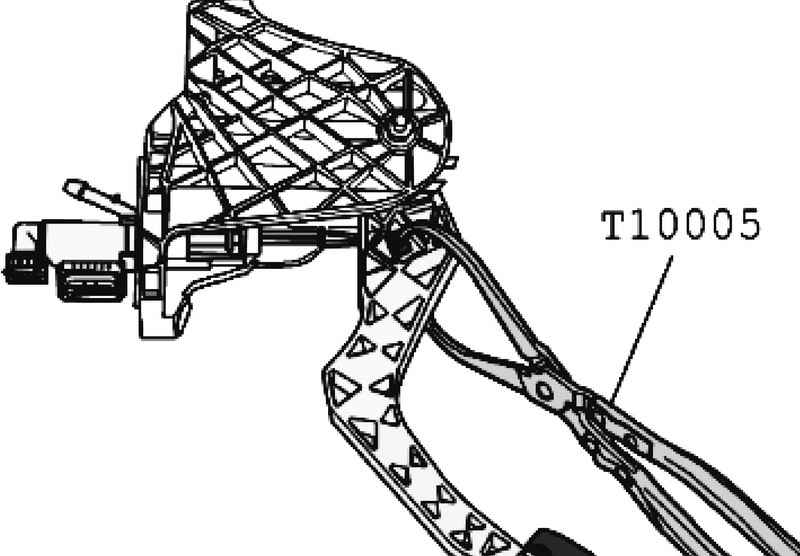

Рис. 3.15. Снятие педали сцепления


С помощью клещей отцепите крепление тяги главного цилиндра (рис. 3.15).
Вложите распорную деталь А между педалью сцепления и упором и прижать педаль сцепления к распорной детали.
Длина распорки равна приблизительно 40 мм (например, 1/2 насадки торцового гаечного ключа)

Извлечение главного цилиндра из кронштейна

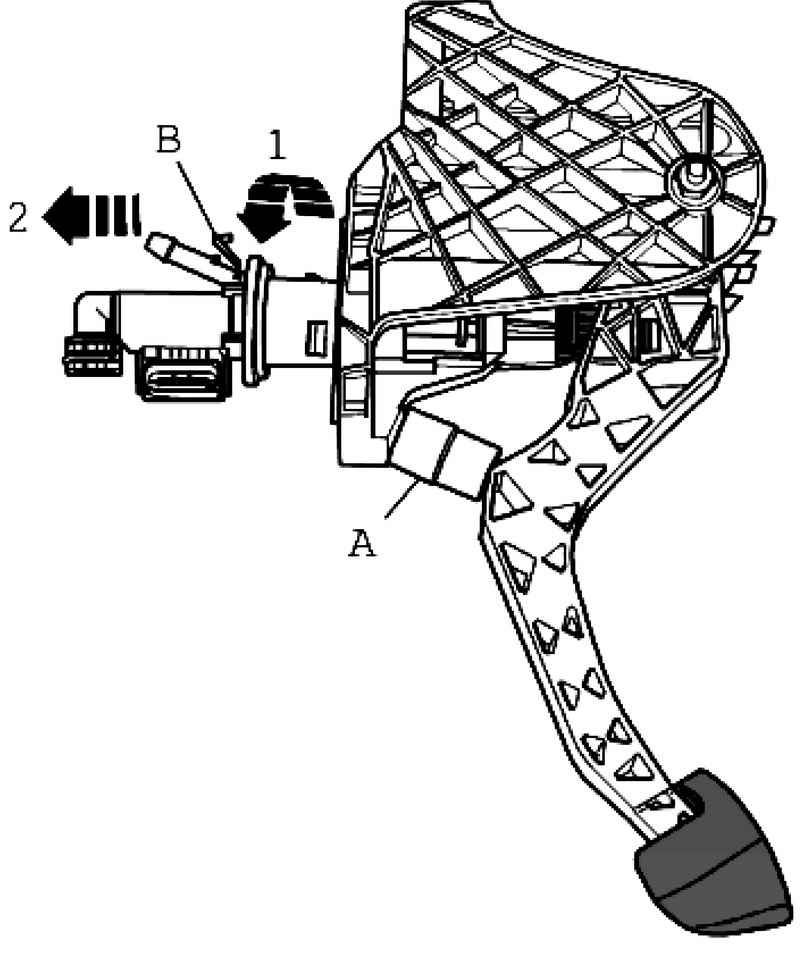

Рис. 3.18. Извлечение главного цилиндра из кронштейна


Разблокируйте предохранительную скобу В и вытащите главный цилиндр из опорного кронштейна 1 и 2 (рис. 3.18).

Установка
Переместите педаль сцепления до упора в нейтральном положении.

Установка крепления на тягу привода главного цилиндра

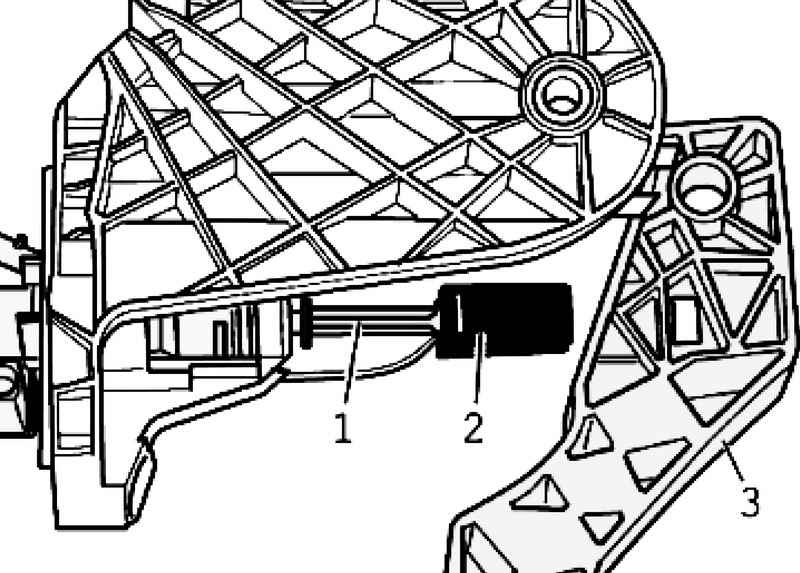

Рис. 3.16. Установка крепления на тягу привода главного цилиндра


Установите крепление 2 на тягу привода 1 главного цилиндра (рис. 3.16).
Вложите распорную деталь А между педалью сцепления и упором и прижать педаль сцепления к распорной детали.
Длина распорки равна приблизительно 40 мм (например, 1/2 насадки торцового гаечного ключа).
Зафиксируйте главный цилиндр на опорном кронштейне 1 и 2 (рис. 3.18).

Установка тяги привода в крепление

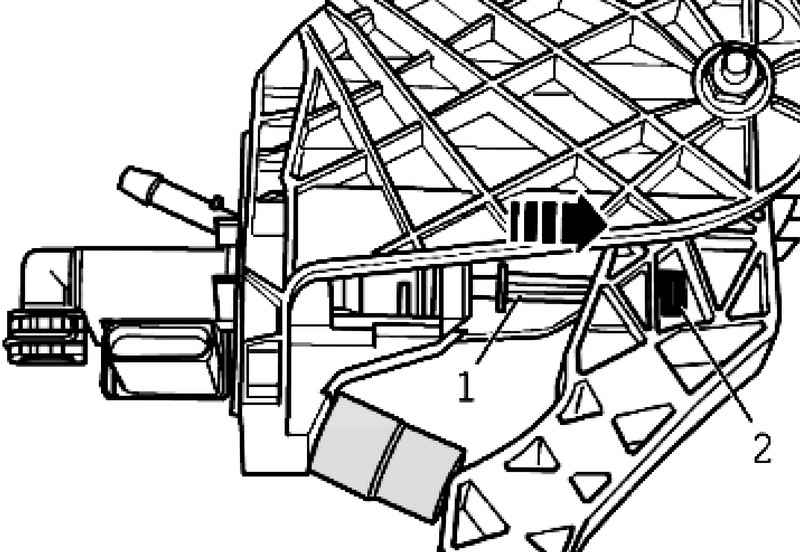

Рис. 3.19. Установка тяги привода в крепление


Нажмите на тягу привода 1 для главного цилиндра в направлении стрелки до слышимого щелчка крепления 2 в педали сцепления (рис. 3.19).
Установите опорный кронштейн.
