12.14. Замок двери

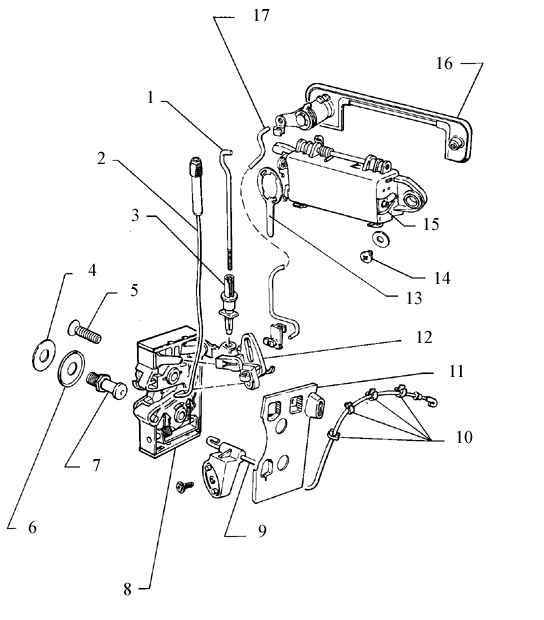

Дверной замок, тяга замка в сборке/ цилиндр замка в сборке


1. Рычаг управления замка
2. Тяга рычажной передачи замка
при снятии отсоедините замок
3. Зажим рычага управления
4. Пластиковая шайба
5. 16 Н.м.
6. Конусная шайба
могут быть установлены две конусные шайбы, если это необходимо для регулировки
7. Болт запорной пластины дверного замка, 50 Н.м.
8. Замок двери
9. Тросик, для работы внутри двери
10. Зажимы, следите за направлением главной тяги в зажиме
11. Уплотняющая прокладка
12. Крепежная пластина тяги замка
13. Поворотный фиксатор
для снятия зажиа повернуть на 65°
14. 3 Н.м.
15. Ручка двери
16. Внешняя пластина замка
17. Тяга рычажной передачи замка, цилиндр замка
обратите внимание, что тяга присоединена при помощи шарнирной втулки

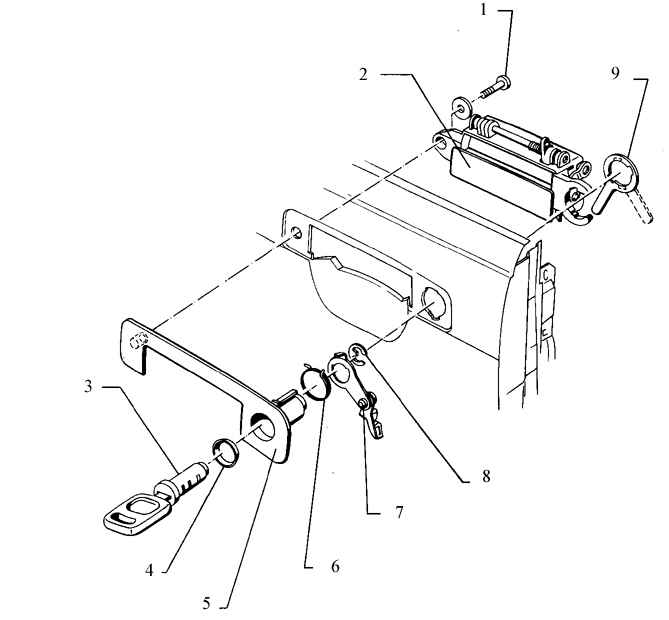

Дверной замок
1. Болт с цилиндрической головкой, 3 Н.м.
2. Ручка двери
3. Цилиндр замка
снимайте только при помощи ключа
4. Уплотняющее кольцо
5. Пластина
6. Пружина
7. Рычаг управления с вкладышем
8. С-образный фиксатор
9. Фиксатор замка
для снятия повернуть на 65°

Дверной замок

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ

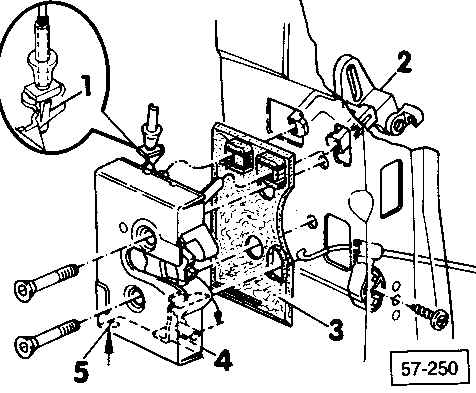

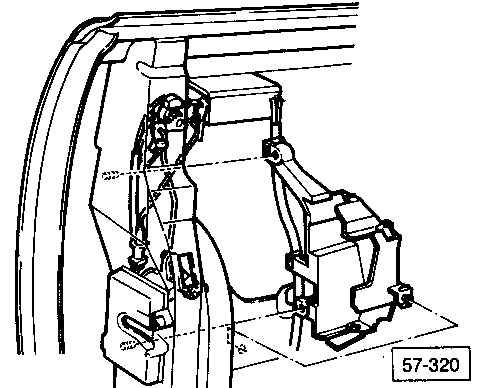

1) снимите декоративную панель передней двери
2) отсоедините зажим тяги рычажной передачи и вытяните тягу
3) отсоедините тросик
4) вытащите дверной замок из узла 2
5) снимите прокладку 3

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

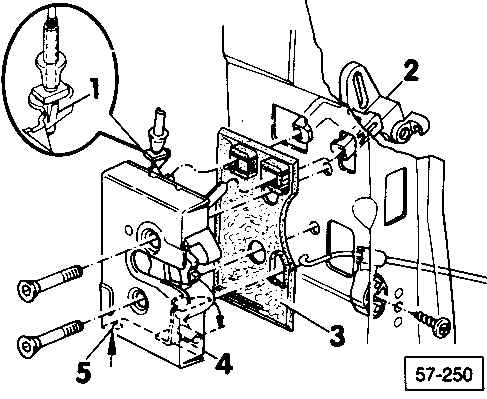

1) чтобы снова подсоединить тросик, потяните рычаг 4 в направлении стрелки; вставьте отвертку в отверстие 5, чтобы установить тросик на место
2) завинтите все болты с моментом 16 Н.м.

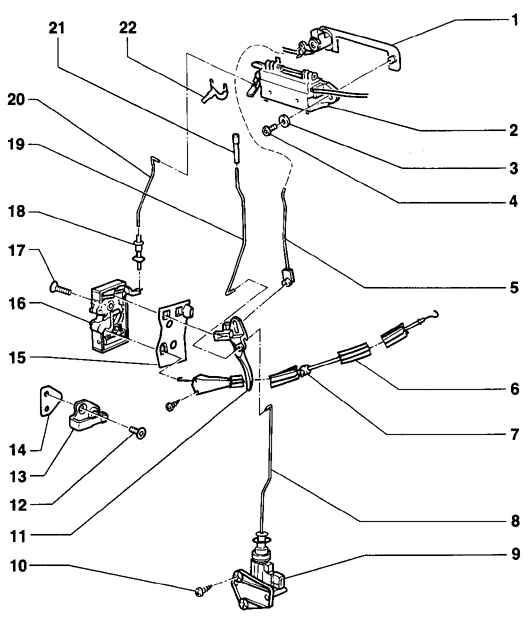

Замок двери в сборке (модели Купе)

1. Внешняя пластина дверного замка
2. Ручка двери
3. Шайба
4. Болт с головкой под торцевой ключ
5. Тяга замка – цилиндр замка
при снятиии сместите поворотную втулку
6. Тросик
7. Зажимы
следите за направлением главной тяги в зажиме
8. Тяга замка
9. Замок двери
10. Шуруп с крестообразной головкой
11. Крепежная пластина тяги замка
12. Болт, 16 Н.м.
13. Фиксатор
14. Подложка фиксатора
может быть установлено более одной
15. Уплотняющая прокладка
16. Дверной замок
17. Самонарезающий винт с плоскоконической головкой, 16 Н.м.
18. Фиксатор для рычага управления
надавите на муфту, чтобы снять тягу рычажной передачи замка
19. Тяга замка
20. Тяга рычага управления замка
21. Кнопка дверного замка
22. Поворотный фиксатор

Замок двери (модели Купе)

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите декоративную панель передней двери
2) отсоедините зажим тяги рычажной передачи и вытяните тягу
3) отсоедините тросик
4) вытащите дверной замок из узла 2

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ
1) подсоедините тросик, потянув рычаг 4 в направлении, указанном стрелкой
2) поместите отвертку в отверстие 5, чтобы установить тросик на место
3) завинтите все болты с моментом 16 Н.м.

Крышка дверного замка, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
отсоедините крышку от обшивки двери

Крышка дверного замка, установка

Установку выполняйте в обратном порядке.

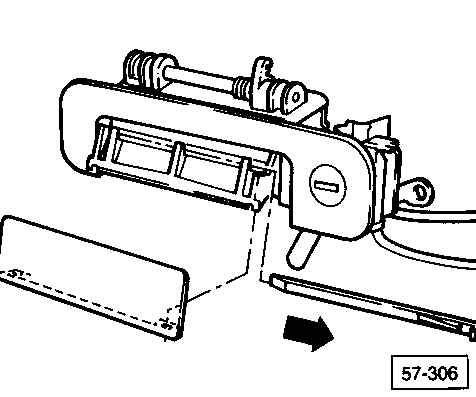

Декоративное покрытие ручки замка, снятие


Предупреждение

Декоративное покрытие ручки двери должно быть снято перед снятием самой ручки, чтобы не допустить повреждения окрашенной поверхности декоративного покрытия.


ПОРЯДОК ВЫПОЛНЕНИЯ
1) поднимите ручку двери
2) вытащите стопорный штырь в направлении, указанном стрелкой
3) снимите декоративное покрытие

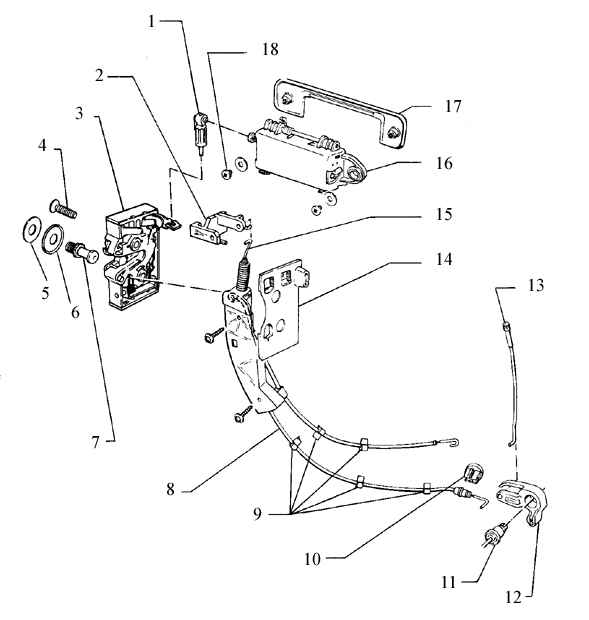

Дверной замок (модели Купе с 1990 модельного года)

1. Регулировочная деталь
отжимной рычаг на резьбе и его можно отрегулировать через крепежное отверстие
2. Стопорное отверстие
3. Замок двери
4. 16 Н.м.
5. Пластмассовая шайба
6. Конусная шайба
в случае необходимости могут быть установлены две конусные шайбы
7. Штифт защёлки 50 Н.м.
8. Тросик для внутреннего замка двери
9. Фиксатор
обратите внимание на положение тросика в фиксаторах
10. Фиксатор
для отсоединения фиксатора снимите тросик и поверните фиксатор на 90°
11. Расширяющийся фиксатор
12. Шарнирный рычаг
13. Тяга рычажного механизма
14. Уплотняющая прокладка
15. Тросик замка двери
16. Ручка двери
17. Внешнее покрытие ручки двери
18. 3 Н.м.

Замок двери (модели Купе с 1990 модельного года)

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ

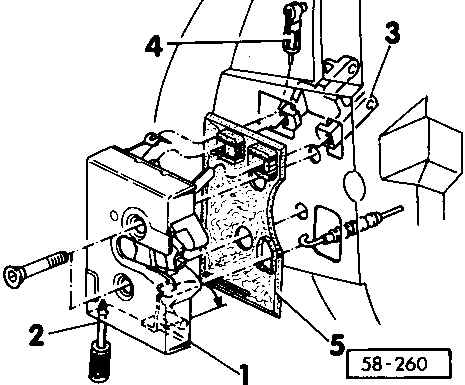

1) снимите декоративную панель передней двери
2) поверните рычаг 1, потянув тросик в направлении, указанном стрелкой, и поддерживая в нужном положении при помощи отвертки через отверстие 2
3) отсоедините тросик
4) отвинтите болты
5) вытащите замок двери из фиксатора 3, уплотнителя 5

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ
1) присоедините тросик
2) вставьте замок двери в фиксатор
3) совместите ручку двери с замком
4) отрегулируйте, как требуется
5) направьте приводной механизм 4 в приводной рычаг замка двери; эту операцию можно наблюдать через отверстие для доступа
