12.23. Активатор задней двери

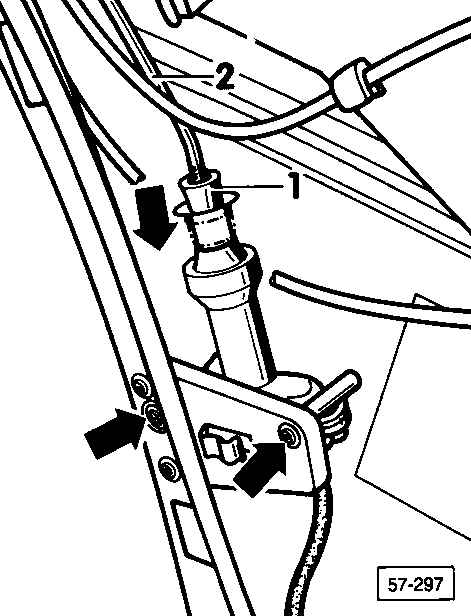

Активатор задних дверей

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную отделку двери; для ослабления стопорного кольца тяга рычажной передачи 2 и ведущий активатор должны находиться в положении "дверь открыта"

2) толкая вниз стопорное кольцо, осторожно держите тягу рычажной передачи 2

3) вытяните тягу рычажной передачи из активатора

4) снимите напорный/ вакуумный шланг и отвинтите монтажные болты

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите тягу рычажной передачи 1, замок и ведущий активатор в положении "дверь открыта"

2) нажимайте на тягу, толкая вверх стопорное кольцо 2
