12.7. Капот

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите шланг жиклера омывателя ветрового стекла

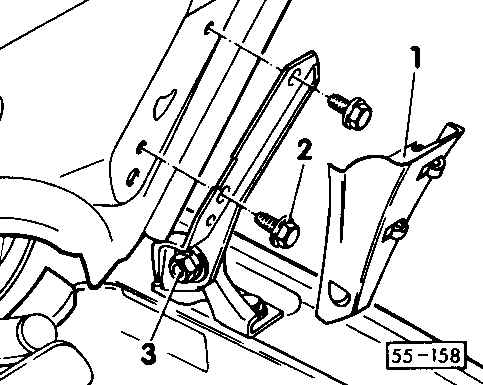

2) снимите крышку петли 1, отвинтите болты 2

Установка

Установку выполняйте в обратном порядке.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) завинтите болты 2
2) затяжку производить только вручную
3) осторожно проталкивайте капот к ветровому стеклу до тех пор, пока он не встанет заподлицо с крыльями
4) затяните болты 2; 21 Н.м.
5) ослабьте болты 3
6) отрегулируйте высоту капота таким образом, чтобы он совпадал с крыльями
7) затяните болты 3; 15 Н.м.

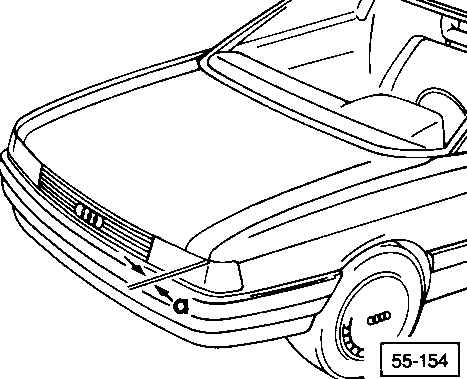

Регулировка зазора между капотом и крылом

ПОРЯДОК ВЫПОЛНЕНИЯ
1) ослабьте болты крыла
2) сдвиньте крыло, чтобы зазор составил значение а

а = 4.5 + 1.0 мм

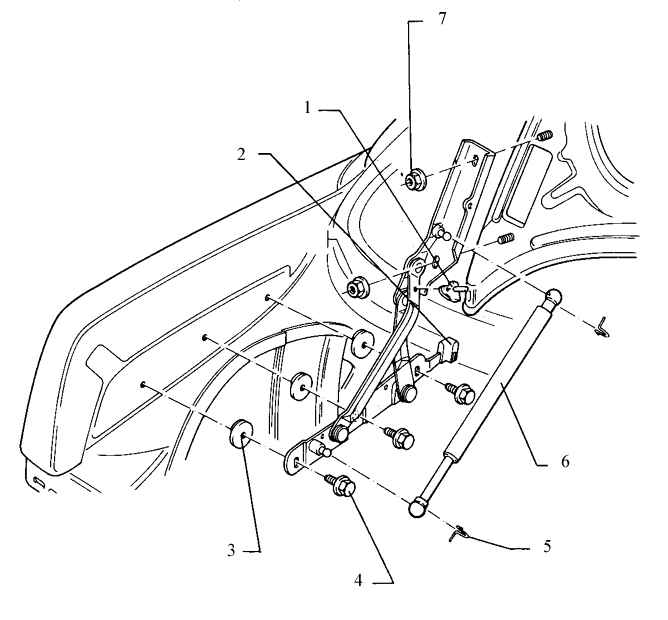

Крышка багажника, шарнир, стойка (модели Седан)


1. Ограничитель крышки багажника
2. Шарнирный ограничитель, в закрытой позиции
3. Изоляционная шайба
4. Комбинационный болт, 21 Н.м.
5. Фиксирующий зажим
6. Газонаполненная стойка
7. Шестигранная гайка, 21 Н.м.
