12.31. Ручка двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) несущий элемент компонентов двери установлен, декоративная панель снята

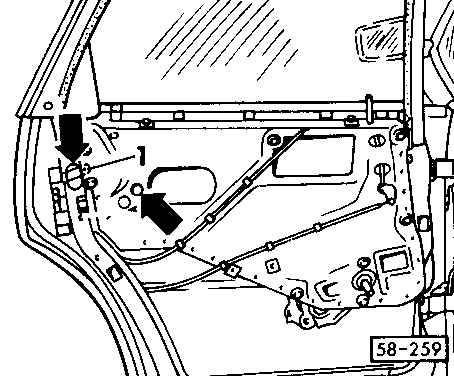

	2) нажмите на фиксатор 1, чтобы запереть замок двери
3) выдавите болты через отверстия для доступа (стрелки)
4) вытаскивайте ручку двери вместе с приводным механизмом по направлению к внутренней стороне двери

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

прежде всего направьте приводной механизм в приводной рычаг замка двери.
