12.24. Активатор крышки багажникаАктиватор крышки багажника
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

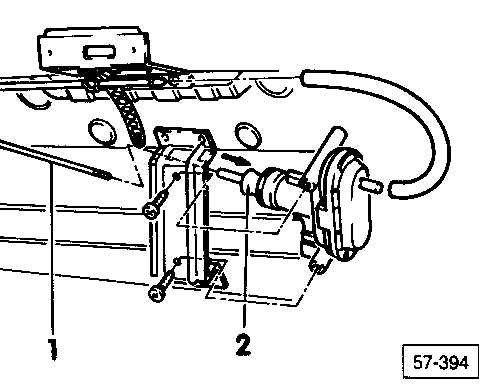

| 1) снимите декоративную отделку правого заднего
габаритного фонаря; для ослабления стопорного кольца ведущий активатор
должен находиться в положении "дверь открыта" |
| 2) толкая вниз стопорное кольцо, осторожно
держите тягу рычажной передачи 2 |
| 3) вытяните тягу рычажной передачи из активатора |
| 4) отвинтите монтажные болты и снимите напорный/
вакуумный шланг |
|
Установка
Установку выполняйте в обратном порядке, принимая во внимание следующее:
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) напорный/ вакуумный шланг должен находиться
между тягой рычажной передачи замка и внутренней частью люка багажника
|
| 2) для того, чтобы собрать тягу рычажной передачи
2, необходимо, чтобы замок и активатор находились в открытом положении
|
| 3) нажимайте на тягу 2, толкая вверх стопорный
штифт 1 |
|

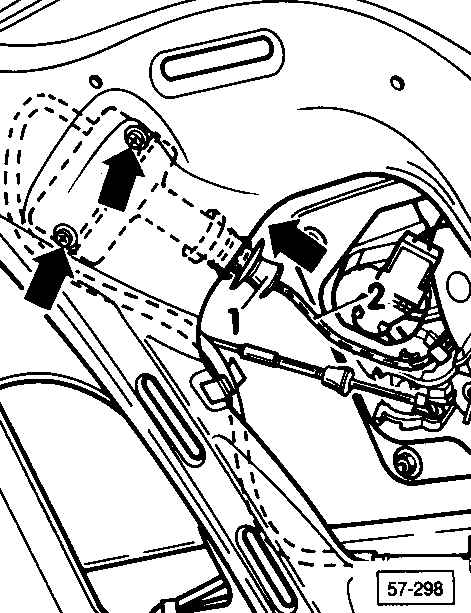

Активатор крышки багажника (модели Купе)
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) снимите декоративную отделку правого заднего
габаритного фонаря; для ослабления стопорного кольца тяга рычажной
передачи должна находиться в положении "дверь открыта" |
| 2) осторожно удерживая тягу рычажной передачи,
толкайте стопорное кольцо 2 в направлении, указанном стрелкой |
| 3) вытащите тягу из активатора |
| 4) снимите напорный/ вакуумный шланг и отвинтите
крепежные болты (стрелки) |
|
Установка
Установку выполняйте в обратном порядке, принимая во внимание следующее:
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) напорный/вакуумный шланг должен находиться
между тягой, замком и декоративной панелью багажника |
| 2) для того, чтобы установить тягу рычажной
передачи 1, замок и активатор должны находиться в положении "дверь
открыта" |
| 3) втолкните тягу, стопорное кольцо вверх |
| 4) не сжимайте тягу рычажной передачи |
|
|
