12.25. Активатор крышки топливного бака

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) откройте багажник
2) оттяните назад декоративную отделку, расположенную вокруг заливной горловины топливного бака

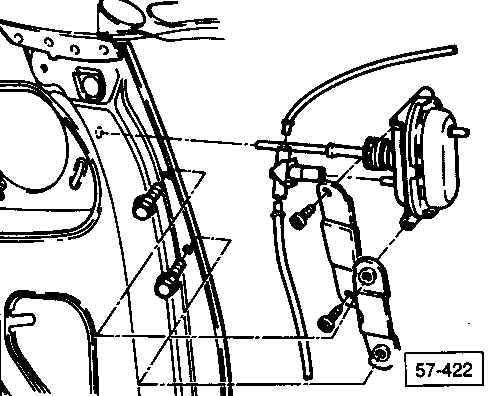

3) отвинтите винты с шестигранной головкой, отсоедините напорный/ вакуумный шланг от активатора; снимайте активатор назад


Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

момент затяжки болтов с шестигранной головкой – 4.0 Н.м.

Снятие (модели Купе)
ПОРЯДОК ВЫПОЛНЕНИЯ
1) откройте люк багажного отделения, вытащите полку

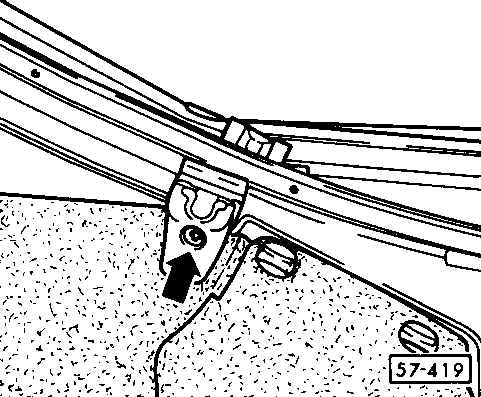

2) отвинтите шуруп (стрелка), снимите правый задний буфер
3) оттяните назад декоративную крышку, расположенную вокруг наливного отверстия топливного бака

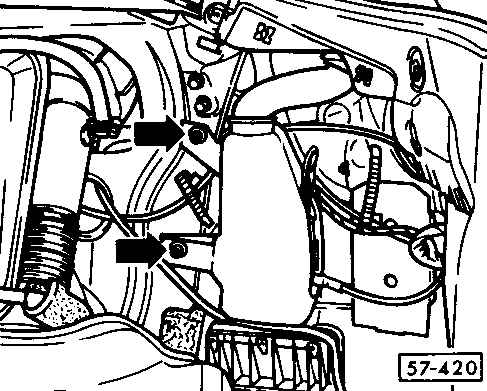

4) отвинтите болты (стрелки), вытащите резервуар для промывочной жидкости стеклоомывателя по направлению к задней части

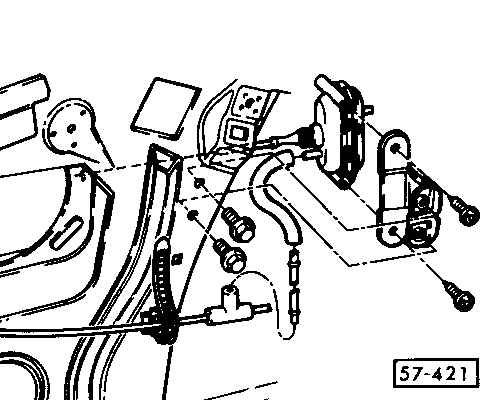

5) отвинтите крепежные болты активатора, вытащите активатор
6) отсоедините напорный/ вакуумный шланг

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:
затягивайте крепежные болты активатора крышки топливного бака с моментом 4.0 Н.м.

проверьте, правильно ли функционирует центральный замок
